ch340g最简原理图_CH340应用

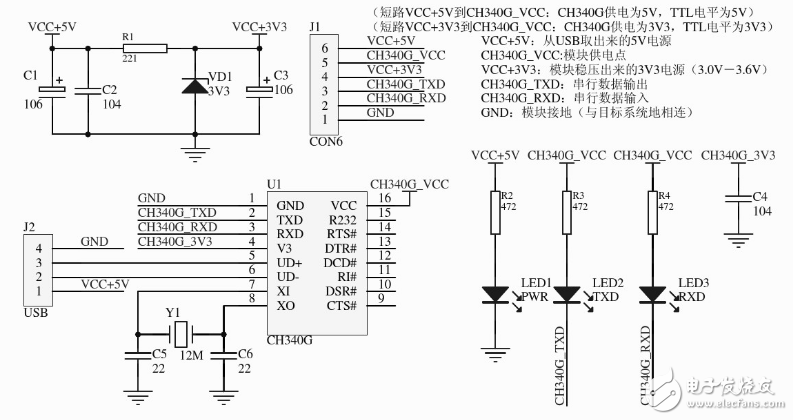

1、CH340G模块原理图

CH340G_VCC：模块供电点

VCC+5V：从USB取出来的5V电源

VCC+3V3：模块稳压出来的3V3电源（3.0V－3.6V）

（短路VCC+5V到CH340G_VCC：CH340G供电为5V，TTL电平为5V）

（短路VCC+3V3到CH340G_VCC：CH340G供电为3V3，TTL电平为3V3）

CH340G_TXD：串行数据输出

CH340G_RXD：串行数据输入

GND：模块接地（与目标系统地相连）

2、usb转串口ch340下载电路

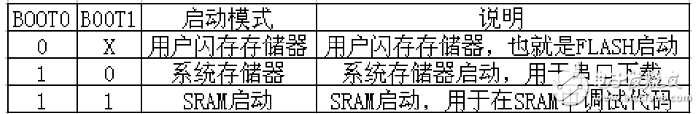

我们通过RTS#和DTR#两个输出信号来控制STM32IC的BOOT0和BOOT1两引脚来选择启动模式，如下表：

当烧写程序时，我们希望BOOT0=1，BOOT1=0。当烧写完成后我们希望BOOT0=0，BOOT1=0（这个模式BOOT1可以是0可以是1，这里我们让BOOT1拉低，即整个过程BOOT1都为L接地，简化电路设计）。

这里我们只需考虑BOOT0的高低。

3、CH340应用

CH340芯片内置USB总线上拉电阻和片内信号端，UD+和UD-引脚应直接连接到USB总线上。

CH340内置了上电复位电路。

在操作期间，CH340需要在X1引脚上提供12MHz的时钟信号。通常这个时钟信号是通过在X1和XO引脚之间连接一个12MHz的晶体谐振器和负载电容来提供的，内置的晶体谐振器将提供所需的时钟信号。当使用外部振荡器将时钟信号送入X1引脚，并使XO引脚悬空。

CH340支持5V和3.3V操作。当使用5V操作时，向VCC引脚提供5V电压，从V3引脚接地时将内部3.3V基准电容与4.7-20nF电容耦合。当使用3.3V操作时，将V3引脚连接到VCC引脚并提供3.3V电源。

CH340支持USB设备挂起以降低能耗。当NOS＃信号激活时，此功能被禁用。（注意：CH340G没有这个引脚。）

支持的硬件流量控制信号：CTS＃，DSR＃，RI＃，DCD＃，DTR＃和RTS＃。所有流量控制引脚均由软件控制。

辅助引脚：IR＃，R232，CKO和ACT＃。（注意：CH340G上只有R232）当R232信号有效时，RXD信号反相。上电复位期间R232被锁存。

CH340具有内置的FIFO缓冲区，并支持单工，半双工和全双工异步通信。UART接口支持1个起始位，5到8个数据位，1或2个停止位，以及奇偶校验位。CH340支持常用的波特率：50，75，100，110，134.5，150，300，600，900，1200，1800，2400，3600，4800，9600，14400，19200，28800，33600，38400，56000，57600，76800，115200，128000，153600，230400，460800，921600，1500000，2000000波特。发射机波特率误差小于0.3％，接收机波特率误差容限最大为2％。

interwetten与威廉的赔率体系 COM端口功能齐全。与大多数使用串口的应用程序兼容而不需要改变现有的代码.CH340可以用来将现有的使用串行端口的外设升级到USB设备，将串行端口升级到PC。外置电平转换硬件，可提供包括RS232，RS422和RS485的接口。

通过增加红外适配器，CH340可以用来实现USB到SIR适配器，允许aPC与IrDA外设进行通信。
