基于74LS160的N进制计数器仿真设计

　　摘要：针对任意进制（N进制）计数器的设计目的，采用反馈复零法对基于同步十进制计数器7415160进行设计，分别采用异步清零法实现了6进制计数器和同步置数法实现7进制计数器的设计，通过应用EWB软件对所设计的电路进行仿真实验。仿真结果表明设计的计数器能实现所要求的N进制威廉希尔官方网站 功能。最终得出采用反馈复零法可以实现进制计数器的结论。

　　1、174LS160功能介绍

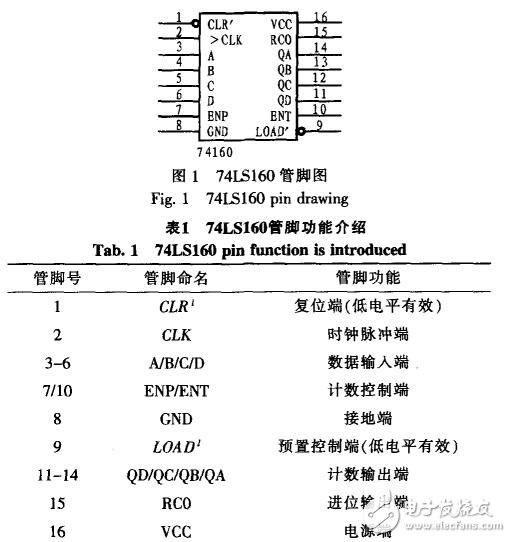

　　74LSl6O是具有预置数功能的四位同步十进制计数器，其内部是由J—K触发器和附加门组成口。74LS160管脚排列图如图1

　　7415160管脚功能如表1所示。

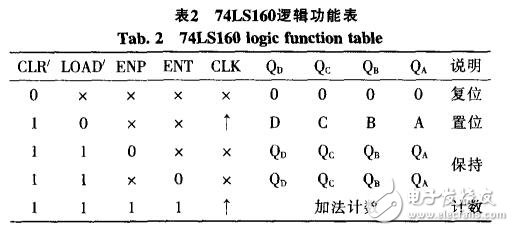

　　7415160逻辑功能如表2所示。

　　从表2看出。集成计数器7415160具有以下4个功能：

　　1）异步清零功能：

　　当复位端CLW=O时，输出QQcQnQ全为零，实现异步清除功能。

　　2）同步预置数功能：

　　当复位端CLR／=1．预置控制端LOA／9‘-0，并且有脉冲输入即CLK=CPt时，输出端QDQcQnQ=DCBA，实现同步预置数功能。

　　3）保持功能：

　　当CLRI=LOAD／=1且计数控制端ENPxENT=O时．输出QoQcQeQ保持不变。

　　4）计数功能：

　　当CLR／=LOAD／=ENP=EⅣ1，并且CLK=CPt时，计数器才开始加法计数，实现计数功能。

　　l.274LS160的仿真

　　EWB仿真软件是加拿大InteractiveImageTechnologies公司推出的一款电子电路仿真分析、设计软件，它具有直观的界面，用户学习操作十分简便．同时它还带有丰富齐全的元器件库，根据需要可灵活改变各器件的参数，因此它能演示各种复杂电路系统，以查看结果61。

　　以74LS160为例进行仿真．仿真步骤如下：

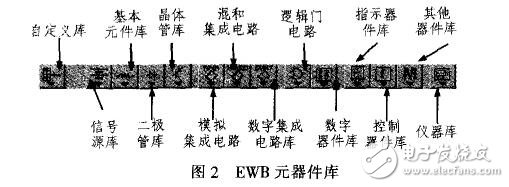

　　1）输入原理图，在工作区放置元件的原理图符号，连接导线．设置元件参数；在数字集成电路库选择74ES160集成计数器，在信号源库选择Vcc电源和地，在基本元器件库选择开关并设置开关的控制键为Space键，将以上器件拖放在工作区的合适位置后连接。

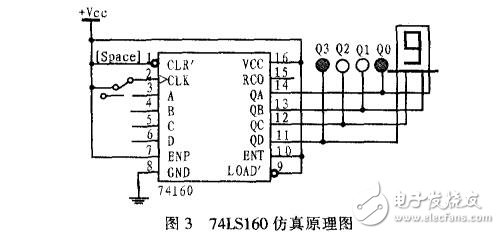

　　2）从指示器件库选择彩色指示灯和8段数码显示管放置到工作区并连接到计数器的输出端QD／QC／QB／QA：十进制计数器74LS160仿真电路如图3所示。

　　3）启动仿真开关，按动开关观察仿真结果。按动两次Space键，即给CLK端加一个脉冲信号，可以观察到彩色指示灯Q3Q2Q1QO按四位二进制指示，同时数码显示管将显示对应的十进制数。当给CLK端送到第十个脉冲时，计数器输出端显示为0，完成一个循环，所以为74LS160为十进制计数器。
