基于MSP43O单片机的无线充电器电路设计—电路精选（24）

　　本文无线充电系统的设计是用线圈耦合方式传递能量，使接收单元接收到足够的电能，以保证后续电路能量的供给。由于无线传电电压随能量发送单元和接收单元耦合线圈的间距D在测试中需要改变，而充电时间相对固定，便于控制，所以充电方式上选择固定电流充电的恒流充电方案。在器件选择上选择有多种省电模式，功耗特别省，抗干扰力特强的 MSP430系列超低功耗单片机MSP430F2274作为无线传能充电器的监测控制核心芯片，电压和充电时间显示采用低功耗OCM126864—9液晶屏，以提高充电电路的能量利用效率。

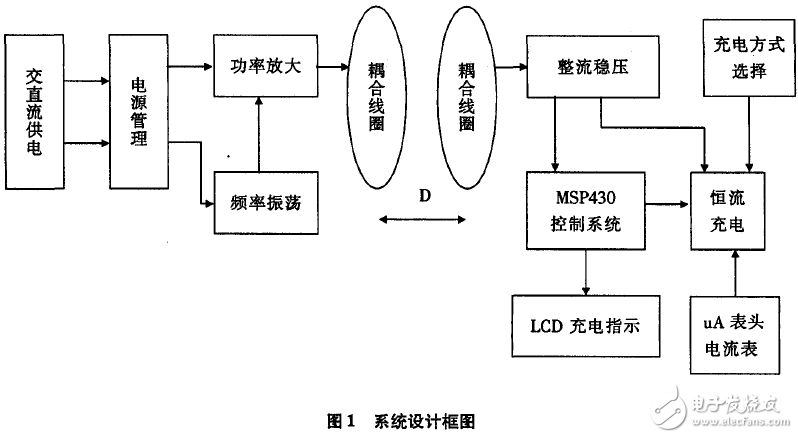

　　无线充电系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递。如图1所示，系统工作时输人端将交流市 电经全桥整流电路变换成直流电，或用24V直流电端直接为系统供电。当接收线圈与发射线圈靠近时，在接收线圈中产生感生电压，当接收线圈回路的谐振频率与发射频率相同时产生谐振，电压达最大值，具有最好的能量传输效果。通过2个电感线圈耦合能量，次级线圈输出的电流经接受转换电路变化成直流电为电池充电。

　　电路原理

　　电源切换

　　直流输入采用单刀双闸继电器，交流上电常开闭合，常闭打开实现交流优先，交流断电继电器断电，常闭闭合，实现自动切换。在切换时，时间很短，C1可提供一定时间的电量，可以实现不断电切换，不影响充电。见图2所示 。　　

　　发射及接收电路

　　发射电路由振荡信号发生器和谐振功率放大器两部分组成， 见图3所示。采用NE555构成振荡频率约为510KHZ信号发生器 ，为功放电路提供激励信号；谐振功率放大器由Lc并联谐振回路和开关管IRF840构成。振荡线圈按要求用直径为0.8mm的漆包线密绕2O圈，直径约为 6.5cm，实测电感值约为142uH ， 当谐振在510KHZ时，与其并联的电容c5、c6 约为680P，可用470pF的固定电容并联一个200PF的可调电容，可方便调节谐振频率。大功率管TRF840最大电流为8A、完全开启时内阻为0.85欧，管子发热量大，所以需要加装散热片。当功率放大器的选频回路的谐振频率与激励信号频率相同时，功率放大器发生谐振，此时线圈中的电压和电流达最大值，从而产生最大的交变电磁场。当接收线圈与发射线圈靠近时，在接收线圈中产生感生电压，当接收线圈回路的谐振频率与发射频率相同时产生谐振，电压达最大值。构成了如图4所示的谐振回路。实际上，发射线圈回路与接收线圈回路均处于谐振状态时，具有最好的能量传输效果。
