智能家居监控系统模块电路解析（二）—电路精选（16）

　　智能家居监控系统，主要是通过手机和电脑将安防与移动网络紧密结合，实时监控家居安全。如果有人贸然闯入家中，安装好的监控系统就会发出短信或者彩信到业主的手机中，机主可以通过这些信息及时了解目前家中的状况，即使远在千里之外，家里的状况也能“远程监控”。除了安防方面的作用之外，智能家居监控系统还能实现对家中需要照顾的老人或者小孩状况的实时关注，非常方便。

　　下文带来了几款智能家居监控系统中模块的电路设计：

　　1、继电器控制电路

　　本电路所用的继电器型号为HJR-4102-L-12V，继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。 本电路中，当单片机输出口有信号时，继电器动触点2由与常闭触点3吸合跳变为与常开触点1吸合，此时，电路导通，轴流风机/电磁阀/热水器开始工作；当单片机输出口信号消失时，动触点又跳变为与常闭触点吸合，轴流风机/电磁阀/热水器停止工作。 二极管IN4007起保护晶体管9013的作用。当晶体管9013由导通变为截止时，流经继电器线圈的电流将迅速减小，这时线圈会产生很高的自感电动势与电源电压叠加后加在9013的集电极与发射集之间，会使晶体管击穿，并联上二极管后，即可将线圈的自感电动势钳位于二极管的正向导通电压，从而避免击穿晶体管。

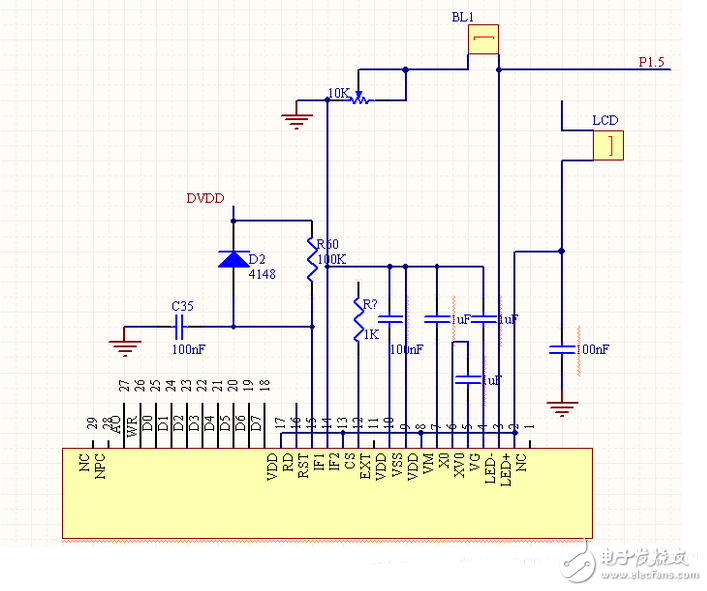

　　2、LCD接口电路

　　LCD是液晶显示威廉希尔官方网站 和投影威廉希尔官方网站 相结合的产物，它利用了液晶的电光效应，通过电路控制液晶单元的透射率及反射率，从而产生不同灰度层次的图像。液晶显示屏上的每一个点都对应有控制器内的显示缓存RAM中的一个位，用户如果要点亮LCD屏上的某一个点时，实际上就是对该点所对应的显示RAM区中的某一个位进行置1操作，故可以通过编写程序来控制LCD的显示图像。

　　3、铃流检测电路

　　该电路主要用于检测电话线上有无铃流信号，因为报警是通过家用电话实现的，所以必须检测此时电话线的状态。铃流信号的特点是：续4s，断1s，频率为450Hz。在此采用了集成锁相环LM567，以确保检测450Hz的信号。

　　4、DTMF发送电路

　　在此可以采用现成的DTMF芯片，但是如果采用专门的芯片就得还得加上附加电路，使成本又上升。鉴于C8051F340的内部有四个16位的定时/计数器，可以利用这一内部资源，采用脉宽调制—PWM实现DTMF通信。

　　编者结语

　　随着智能分析威廉希尔官方网站 、网络威廉希尔官方网站 的迅速发展以及人民生活水平的提高，人们开始更加注重家居环境的安全，伴随着人们需求的提高，基于智能化的实时监控系统应运面生。目前基于物联网威廉希尔官方网站 的家庭监控和老幼监护系统，主要是利用信息传感设备将家庭中各种传感设备、通信设备、计算机设备、家用电器、安防设备等智能产品通过信息网络连接起来，以强大的云计算、物联网以及支持大数据量传输的宽带网络为支撑，进行实时信息采集、交互和管理。在未来，智能监控使用的领域将更加广阔，不仅仅只做到“天下无贼”。
