解读视觉疲劳消除器系统电路设计

　　长时间看书、写字时，眼睛与书本之间的距离过近、光照过暗等是造成视力下降的主要原因。本例介绍的视觉疲劳消除器，可有助于消除视力疲劳，预防近视的发生。

　　电路工作原理

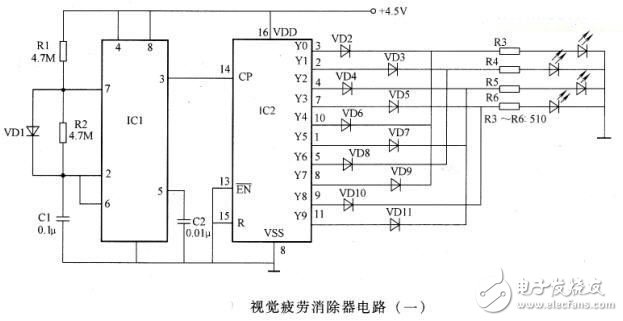

　　该视觉疲劳消除器电路由脉冲发生器、计数分频器和LED显示电路组成，如图所示。

　　电路中，脉冲发生器电路由时基集成电路IC 1、电阻器R1、R2、二极管VD1和电容器Cl、C2组成；计数分频器电路由十进制计数／脉冲分配器集成电路IC2和二极管VD2 - VD11组成；LED显示电路由电阻器R3 - R6和发光二极管VLl一V L4组成。脉冲发生器通电工作后，从ICl的3脚输出振荡信号，作为IC2的计数脉冲。IC2通电复位后，在输人脉冲的作用下，其YO一Y9端依次循环输出高电平，驱动VL1一VM按一定规律循环不停地发光。当IC2的YO端、Y4端和Y7端输出高电平时，VLI被点亮；在Y1端、Y6端输出高电平时，V L2被点亮；在Y2端、Y5端和Y9端输出高电平时，V L3被点亮。在Y3端和Y8端输出高电平时，V L4被点亮。

　　发光二极管VLI一VL4的发光顺序为VLl-VL2-L3-VL4-VLl-VL3-VL2-VL1-VL4-VL3-VLl-VL2不停地循环。将4只发光二极管（VLI一V拼）分别安装在一平面的上、下、左、右相互对称的位置上（上、下或左、右相对应的两只发光二极管的距离为30mm左右）。当用眼疲劳时，眼睛随着发光二极管的亮灭不停地转动（使用时，眼睛与发光二极管的距离为25 - 30cm），即可达到消除视力疲劳、预防近视的目的。

　　元器件选择

　　Rl一R6选用1/4W碳膜电阻器或金属膜电阻器。C1和C2选用独石电容器或涤纶电容器。VD1一VD11均选用1 N4148型硅开关二极管。VU一VL4均选用Φ5mm或Φmm的绿色高亮度发光二极管。IC 1选用NE555型时基集成电路；IC2选用CD4017型十进制计数／脉冲分配器集成电路。
