太阳能环境参数测试仪的系统电路设计

　　为了确保太阳能发电系统能够正常的工作，需要对太阳能发电系统的各项环境参数进行测量，从而有效地控制其运行。本文介绍了一种基于单片机的太阳能参数测试仪，提供了3种参数的测量功能和通信接口，以及2种供电方式，既可作为手持设备使用，又能安装在发电系统中，具有较高的实用价值。该测试仪以AT89S52单片机为核心，外接温湿度传感器SHTll、照度传感器TSL2561、四位共阴数码管、RS485总线通信接口以及显示切换按键。单片机上电工作后，对当前温度、湿度、光强度进行实时测量，通过按键切换将测得的3种参数通过LED 数码管进行轮流显示；此外，还可以通过RS485总线与PC 机进行通信，将参数值传送到上位机，以达到远程监测的目的。

　　测量模块

　　温度和湿度测量采用的是SHTll 传感器。该传感器采用独特的CMOsens TM 威廉希尔官方网站 ，将温湿度传感器、信号放大处理、A／D 转换、I2C 总线全部集成在一块芯片上，可直接与单片机接口。该芯片采用数字式输出，为编程提供了方便。光照度测量选用的是TAOS 公司生产的TSL2561光强度传感器。它具有数字式输出端口和标准I2C 总线接口，涵盖1～70 000 lx 的宽照度范围，非常适合户外环境下光照强度的测量，适用于太阳能发电系统。图2为传感器与AT89S52单片机的接口电路设计。

　　电源模块

　　电源模块提供了2种供电方式：

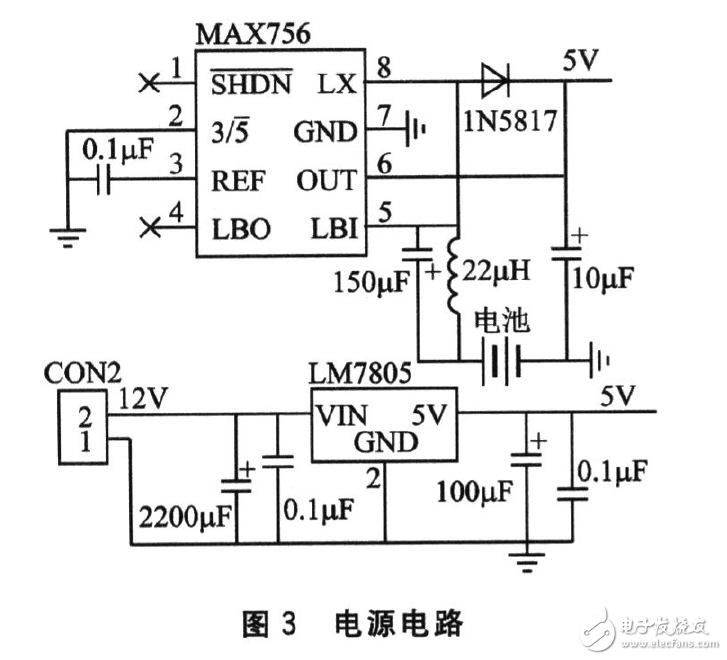

　　①当测试仪作为手持设备使用时，可直接使用3．6V 锂电池，经过DC—DC 电压转换芯片MAX756将电压升至5 V 后为单片机和外设供电。②当测试仪作为固定设备安装在太阳能发电现场时，可以采用太阳能供电。太阳能电池产生的12 V 电压通过稳压芯片LM7805后，得到稳定的5 V 电压输出，输出电压既可以为测试模块供电还可以通过充电电路为锂电池充电。图3是电源模块的硬件原理图。
