电路图集锦：智能家居安防设计有妙招！

　　智能家居火了，安全问题随之衍生，备受人们关注。鉴此，电子发烧友网整合了部分基于安防的智能家居设计电路图，并有专业威廉希尔官方网站 编辑进行点评，欢迎共同交流探讨。

　　基于Cortex-M3微处理器的智能家居监控终端电路模块设计

　　智能家居系统的组成和结构的基础上，提出了通过Intemet网络对家用电器和安防设备进行远程监控的方法。给出了基于Cort-ex-M3微处理器的智能家居控制终端的硬件设计方案和实现方法，介绍了控制终端软件实现的原理和流程。设计了一款内嵌Zig-bee模块的PDA以方便用户在室内对家用电器进行控制。该系统结构简单、安全可靠、性价比高，具有广阔的应用前景。

　　Zigbee模块电路

　　在RF收发器上，选用了Chipcon公司的 CC2420射频收发器，它实现Zigbee协议的物理层（PHY）及媒体访问控制层（MAC），具备65，000个节点通道并可随时扩充，以及低耗电、 250kbps传输速率、快速唤醒时间、CSMA-CA通道状态侦测等特性。CC2420可以通过 4线SPI总线（SI、SO、SCLK、CSn）设置芯片的工作模式，并实现读／写缓存数据，读／写状态寄存器等。通过控制FIFO和FIFOP管脚接口的状态可设置发射／接收缓存器。在数据传输过程中CSn必须始终保持低电平。另外，通过CCA管脚状态的设置可以控制清除通道估计，通过SFD管脚状态的设置可以控制时钟／定时信息的输入。

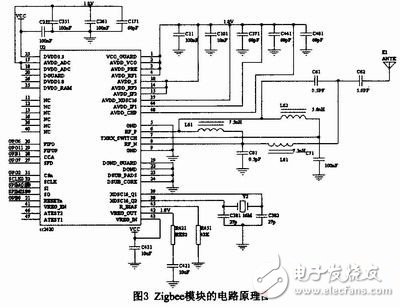

　　Zigbee模块的电路原理图如图3所示：

　　电子发烧友威廉希尔官方网站 编辑点评：ARM公司的Cortex-M3是一个速度快、功耗低、价格便宜的32位内核，能很好地实现控制以及以太网接入等功能。选用NXP的具有Cortex-M3内核的LPC1769作为主控器件，采用ENC28J60作为网络接口器件来设计以太网接入器是比较合适的。
