降压型开关电源控制器减少便携功率损耗的设计

　　摘要： 本文提出了一种高效率绿色模式降压型开关电源控制器芯片的设计方案，特点是采用PWM/ Burst 多模式控制策略提高全负载条件下的电源转换效率。 由于降低了低负载和待机条件下的电源功耗，可减小由电池供电的现代便携式设备的静态功耗，延长设备的待机时间和电池的寿命。 芯片还实现了模式转换过程中的平滑过渡以及过冲电压的抑制。 此外，还引入一种高精度、高效率的片上电流检测威廉希尔官方网站 ，进一步降低了功耗。 该芯片在115μm BCD （bip ola r2CMOS2DMOS） 工艺下设计和制造，测试结果表明芯片已达到预期的性能要求。

　　1 引言

　　降压型集成开关电源控制器广泛应用于各类便携式设备中。 近年来，随着电池供电的便携式设备，如手机、MP3 播放器、PDA 等性能的提高和功能的日趋丰富，对于开关电源的效率提出了越来越高的要求。

　　为提高效率和减少片外元器件， 目前应用的Buck变换器通常集成了功率开关和同步整流开关。 同时， 为减小片外电感元件的尺寸以适应便携式设备的应用，开关频率往往设置为几兆甚至更高的数量级。 由此带来的问题是，当变换器工作在轻载条件下， 开关损耗就变成了主要的功率损耗。 而便携式设备恰恰常工作于待机状态即轻载工作状态下，轻载效率对于延长电池的使用寿命至关重要。 因此，提高轻载效率的问题受到了高度关注。

　　解决上述问题的一种常见方法是在轻载情况下降低开关频率，从而使得变换器的效率保持在与重载近似的水平上。 这种威廉希尔官方网站 有PFM/ PWM 多模式调制、共栅驱动等，但是它们有一个共同的缺点：开关频率随负载调制，这使片外滤波器的设计变得相当复杂。

　　本文提出的绿色模式降压型功率集成开关电源控制器芯片采用了Burst/ PWM 多模式调制威廉希尔官方网站 ，控制变换器在重载下以恒定频率工作在PWM 模式，而当负载降低到一定程度时，自动切换到Burst 模式并以降低的恒定频率工作。 其主要优点是减少了开关损耗， 又不增加片外滤波器的设计复杂度。 此外，Burst 模式还可以根据应用的需要，由用户控制使能或禁止。 并且在模式转换过程中，采用双基准法实现模式转换的平滑过渡和负载迟滞。 同时，芯片引入片上电流检测威廉希尔官方网站 以取代传统的电阻电流检测， 在一定程度上减少了功耗。 功率开关和同步整流开关的集成也简化了片外应用电路的设计。

　　2 系统设计

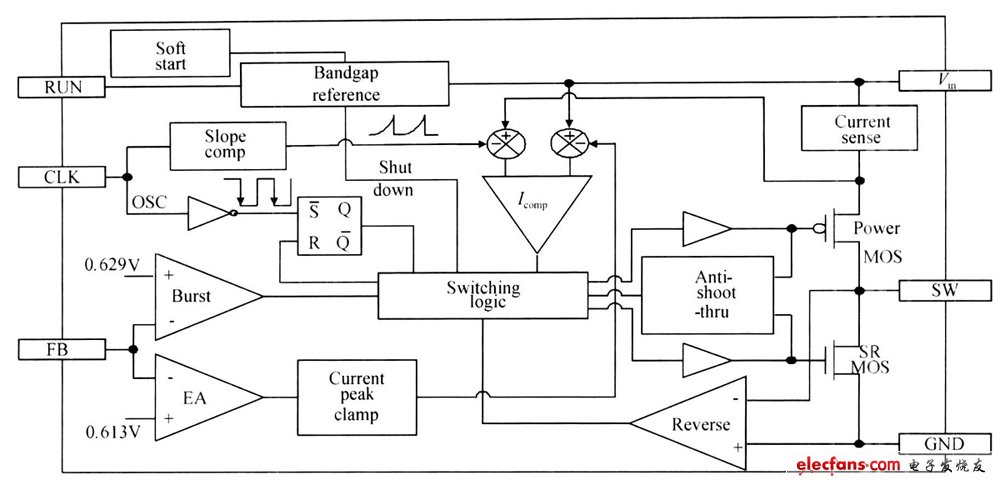

　　本文提出的绿色模式降压型开关电源控制器是一个恒定频率工作、峰值电流控制模式的Buck 变换器，输出电压经由片外分压电阻反馈调节，功率开关和同步整流开关均由片上集成。 系统原理如图1 所示。

　　图1 系统原理图

　　2. 1 峰值电流PWM控制模式

　　DC2DC 变换器的控制策略主要有电压型控制和电流型控制两种。 与电压型控制相比，电流型控制策略因具有较好的线性调整率和较为简单的补偿电路等优点而被广泛采用。

　　作者提出的绿色模式Buck 变换器在重载条件下工作时，采用峰值电流PWM 控制策略。 通常，根据电感电流检测方法的不同，电流型控制又可分为平均电流控制、峰值电流控制、interwetten与威廉的赔率体系 电流控制等不同模式，其中峰值电流控制模式因对输入电压和输出负载变化的瞬态响应快、具有瞬时峰值电流限流功能等优点，应用最为广泛。

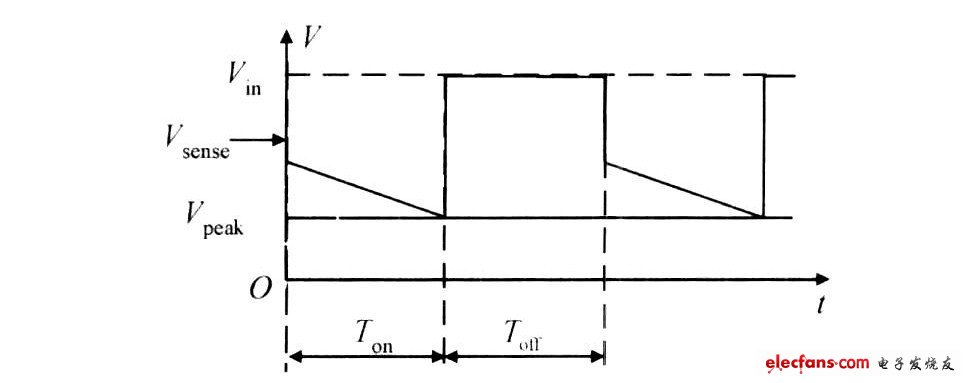

　　峰值电流控制环路主要由电流环和电压环构成。 控制环路的工作过程由图2 所示。 图中：

　　V sense = Vin - KIsense （1）

　　式中 V in是输入电源电压；V sense 是电流检测模块检测到的电压信号； Isense是检测模块检测到的与电感电流成比例的信号。 另外，图2 中的V peak 信号即为受电压环控制的预期要达到的与电感电流峰值相对应的电压信号。

　　图2 　峰值电流控制过程

　　在每个周期开始时，由时钟上升沿置位主RS 触发器，功率开关打开，变换器进入充电阶段，电感电流上升， Isense 上升而V sense 下降。 当电感电流达到峰值， 即V sense达到V peak时，电流比较器（ Icomp ） 的输出复位RS 触发器控制功率开关关断。 这就是电流环的工作过程。 而电感电流的峰值主要由电压环控制。 具体地说，当反馈电压下降到基准以下时，误差放大器（ EA） 输出上升，限制电流上升峰值的V peak 电压随之下降，于是功率开关的开启占空比增大，输出电压上升，反之亦然。 其中反馈电压是由输出电压经过电阻分压得到的。

　　在功率开关关断的时间间隔内， 传统的降压型Buck 变换器采用肖特基二极管作为续流二极管。 因此，当肖特基二极管导通时，它的导通压降（典型值013V）引起的功率损耗将是不可避免的。 为了减少导通损耗，引入了同步整流威廉希尔官方网站 。 同步整流即采用一个同步功率开关代替整流二极管。 当同步整流开关导通时，导通电阻一般在100mΩ 以下，以1A 负载为例，此时的导通损耗近似为011W;而对于导通电压为013V 的肖特基二极管，损耗近似为013W. 可见在中小功率的应用当中，同步整流可以有效地提高开关电源变换器的效率。

　　由于同步整流开关和肖特基二极管之间工作方式的差异，需同时引入一些控制电路和保护电路。

　　首先，在功率开关和同步整流开关两个开关转换的瞬间，必须设置一个死区时间（anti2shoot2thru） 来防止两个开关同时导通导致输入电源短路。 在死区时间内，功率开关和同步整流开关都关断，此时电流由同步整流开关上寄生的二极管续流，所以在合理范围内死区时间越短就越能减少功耗，一般设计在10ns 左右（1MHz 工作频率下） 。

　　其次，同步整流开关不像肖特基二极管那样只能单向导电，当变换器工作在断续电流模式下，在下一个周期开始之前，同步整流开关上的电流就已经下降到零并反向，此时，电感电流反向相当于从负载抽电流，导致能量的浪费以及变换器效率的降低。 因此必须设计一个防止同步整流开关电流反向的检测电路（ rever se） 来检测电流方向。 本设计是利用检测SW 点的电压，当电压从负变正时，反向电流比较器控制同步整流开关关断。
