高性能32W双管荧光灯电子镇流器电路

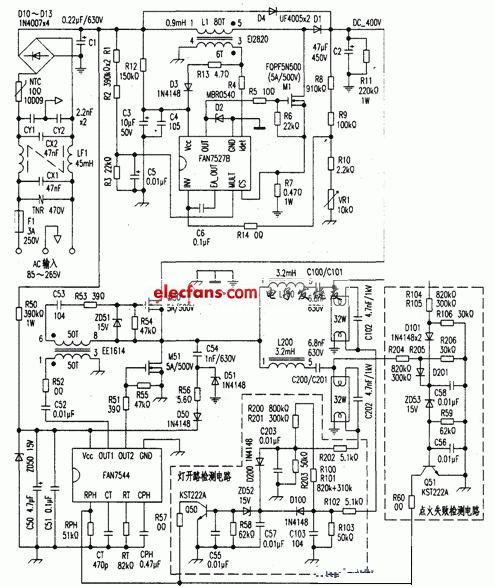

一款32W双管荧光灯电子镇流器电路如图所示：

介绍：这种电子镇流器可以替代两只独立的电感镇流器，可驱动两只32W的灯管（共用一个灯罩），广泛用于工厂、学校和机关等场所的照明。
　　该镇流器用飞兆公司生产的FAN7527B集成电路作控制器的功率因数校正（PFC）。
　　变换器的输入AC电压范围为85V～265V，DC输出电压为400V，输出功率不低于64W（2x32W），线路功率因数达O.99，。THD
　　附图电路中，采用FAN7544新型IC作为控制器。为减小FAN7544 VCC上启动电阻R50的功耗，将其连接到全波整流输出，而不是连接到400V的PFC输出。在接通AC线路后，流过RSO的电流（约140μA）对FAN7544脚Vet上的电容C50充电。当C50上的电压从0V线性增加到11.6V的启动门限电平后，IC启动，驱动功率开关M50、M51开始工作。一旦半桥工作，便由C54、D50/D51和C50/C51组成的辅助电源为FAN 7544供电。
　　

过程：在镇流器启动后，首先输出高频电压对灯丝加热。灯丝预热时间Tpre=Cphx2.9V/1.6μA。由于FAN7544（4）脚上的电容CPH=0.47μF，预热时间约为0.85秒。预热频率F眦由FAN7544（1）脚上电阻RpH和（2）脚上电容CT共同设定。由于选择C-a=470pF和RPH=51kΩ，根据生产商提供的相关曲线查得，预热频率约为77kHz。一旦预热时间结束，开关频率线性下降，IC进入点火模式。当扫描频率等于L100和C102及L200和C202等组成的LC串联谐振电路的固有频率时，则发生串联谐振，分别在C102和C202上产生一个高压脉冲，将灯管击穿而点亮。灯点火时间主要由Cva决定，Tigh=CPH×（5V-2.9V）/10μA。选择Cph=O.47μF，点火时间Tigh为99ms，灯一旦引燃，则进入正常运行模式。在运行模式时，工作频率F由CT和RT决定。在CT=470pF和RT=82kΩ条件下，运行频率为52kHz。镇流器设有灯开路及灯点火失败检测电路。在故障条件下，齐纳二极管D52或D53（15V）击穿，晶体管Q50或Q51导通，从而使FAN7544（1）脚上的电位拉低（
　　

参数：功率开关M1、M50、M51可选择5A、500V的MOS-FET，如FOP5N500C或FQPFSN50C。T1选用EEl614磁心，4mH （50T：50T）：Ll00和L200选用EE2820磁心，电感值均3.2mH（120T）；L1选用EE2820磁心，电感值为0.9mH（80T：6T）。
