jtag接口电路

JTAG威廉希尔官方网站 是一种嵌入式调试威廉希尔官方网站 ，芯片内部封装了专门的测试电路TAP（测试访问口），通过专用的JTAG测试工具对内部节点进行测试和控制，目前大多数ARM器件支持JTAG协议，标准JTAG接口是4线；TMS（测试模式选择）、TCK（测试时钟）、TDI（测试数据串行输入）、TDO（测试数据串行输出）。JTAG接口的连接有两种标准，即14针JTAG接口与MC9328MX1连接电路。

14 针 JTAG 接口定义

引脚  名称  描述

1 、 13  VCC  接电源

2 、 4 、 6 、 8 、 10 、 14  GND  接地

3  nTRST  测试系统复位信号

5  TDI  测试数据串行输入

7  TMS  测试模式选择

9  TCK  测试时钟

11  TDO  测试数据串行输出

12  NC  未连接

20 针 JTAG接口定义

引 脚  名 称  描 述

1  VTref  目标板参考电压，接电源

2  VCC  接电源

3  nTRST  测试系统复位信号

4 、 6 、 8 、 10 、 12 、 14 、 16 、 18 、 20  GND  接地

5  TDI  测试数据串行输入

7  TMS  测试模式选择

9  TCK  测试时钟

11  RTCK  测试时钟返回信号

13  TDO  测试数据串行输出

15  nRESET  目标系统复位信号

17 、 19  NC  未连接
MC9328MX1提供了串行接口，使用RS-232标准接口，近距离通信系统中可直接进行端对端的连接，但由于MC9328MX1系统中LVTTL电路的逻辑电平与RS-232标准逻辑电平不相匹配，二者间要进行正常的通信必须经过信号电平转换，本系统使用MAX3221电平转换电路，以RS-232标准9芯D型接口为例，要完成最基本的串行通信功能，只需要RXD（数据接收）、TXD（数据发送）和GND（地）端即可。串行接口电路如图8所示。

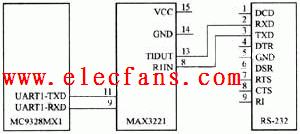

图8 串行接口电路
