USB物理总线的拓扑结构

USB物理总线的拓扑结构

USB系统中的设备与主机的连接方式采用的是星形连接，如图4-5。

图4—5 USB物理总线的拓扑

    图中的Hub是一类特殊的USB设备，它是一组USB的连接点，主机中有一个被嵌入的Hub叫根Hub(root Hub)。主机通过根Hub提供若干个连接点。为了防止环状连接，采用星形连接来体现层次性，如图4-5。这种连接的形状很像一棵树。

  用于提供具体功能的设备叫应用设备。许多不同功能的设备放在一起被看作一个整体，叫包。例如，键盘和轨迹球可以被视作一个整体，在它的内部，提供具体功能的设备被永久地

接到Hub上，而这个Hub被接到USB上。所有这些设备及这个Hub被看作一个复合设备，而这个Hub又被看作这个复合设备的内部Hub。在主机看来，这个复合设备和一个带着若干设备的单独Hub是一样的。图中也标出了一个复合设备。

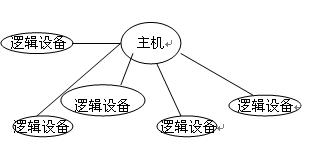

在物理结构上，设备通过Hub连到主机上。但在逻辑上，主机是直接与各个逻辑设备通信的，就好像它们是直接被连到主机上一样。这个逻辑关系如图4-6所示。与之对应的物理结构就是图4-5中的结构。Hub也是逻辑设备，但在图4-6中，为了简化起见，未被画出，虽然USB系统中的工作都是从逻辑角度来看待的，但主机必须对物理结构有个了解。例如，在处理Hub被移去的情况时，当一个Hub被移出，通过它与主机相连的设备也应一起被移去，这是由其物理结构决定的。

USB逻辑总线的拓扑
