555实用电路集锦

555实用电路集锦

 555触摸定时开关

    集成电路IC1是一片555定时电路，在这里接成单稳态电路。平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。

    当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。

    当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。

    定时长短由R1、C1决定：T1=1.1R1*C1。按图中所标数值，定时时间约为4分钟。D1可选用1N4148或1N4001。


    相片曝光定时器

    附图电路是用555单稳电路制成的相片曝光定时器。用人工启动式单稳电路。

    工作原理：

    电源接通后，定时器进入稳态。此时定时电容CT的电压为：VCT=VCC=6V。对555这个等效触发器来讲，两个输入都是高电平，即VS=0。继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。

    按一下按钮开关SB之后，定时电容CT立即放到电压为零。于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。继电器 KA吸动，常开接点闭合，曝光照明灯点亮。按钮开关按一下后立即放开，于是电源电压就通过RT向电容CT充电，暂稳态开始。当电容CT上的电压升到 2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。继电器KA释放，曝光灯HL熄灭。暂稳态结束，有恢复到稳态。

    曝光时间计算公式为：T=1.1RT*CT。本电路提供参数的延时时间约为1秒~2分钟，可由电位器RP调整和设置。
    电路中的继电器必需选用吸合电流不应大于30mA的产品，并应根据负载（HL）的容量大小选择继电器触点容量。

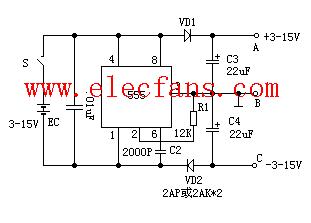

    单电源变双电源电路

    附图电路中，时基电路555接成无稳态电路，3脚输出频率为20KHz、占空比为1：1的方波。3脚为高电平时，C4被充电；低电平时，C3被充电。由于 VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为EC，将B端接地，在A、C两端就得到+/-EC的双电源。本电路输出电流超过 50mA。


    简易催眠器

    时基电路555构成一个极低频振荡器，输出一个个短的脉冲，使扬声器发出类似雨滴的声音（见附图）。扬声器采用2英寸、8欧姆小型动圈式。雨滴声的速度可以通过100K电位器来调节到合适的程度。如果在电源端增加一简单的定时开关，则可以在使用者进入梦乡后及时切断电源。

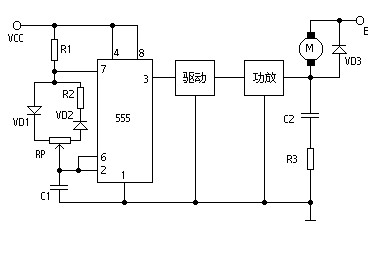

    直流电机调速控制电路

    这是一个占空比可调的脉冲振荡器。电机M是用它的输出脉冲驱动的，脉冲占空比越大，电机电驱电流就越小，转速减慢；脉冲占空比越小，电机电驱电流就越大，转速加快。因此调节电位器RP的数值可以调整电机的速度。如电极电驱电流不大于200mA时，可用CB555直接驱动；如电流大于200mA，应增加驱动级和功放级。

    图中VD3是续流二极管。在功放管截止期间为电驱电流提供通路，既保证电驱电流的连续性，又防止电驱线圈的自感反电动势损坏功放管。电容C2和电阻R3是补偿网络，它可使负载呈电阻性。整个电路的脉冲频率选在3~5千赫之间。频率太低电机会抖动，太高时因占空比范围小使电机调速范围减小。


    555制作的D类放大器

    由IC 555和R1、R2、C1等组成100KHz可控多谐振荡器，占空比为50%，控制端5脚输入音频信号，3脚便得到脉宽与输入信号幅值成正比的脉冲信号，经L、C3接调、滤波后推动扬声器。


我们知道D类放大器具有体积小、效率高的特点。这里介绍一个用555电路制作的简易D类放大器。它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。
