| 采用RC振荡的方法非常多，如文氏桥振荡等。这里介绍几种笔者常用的方法： |

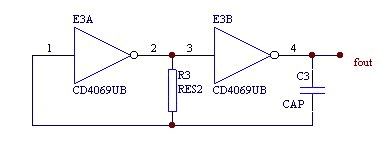

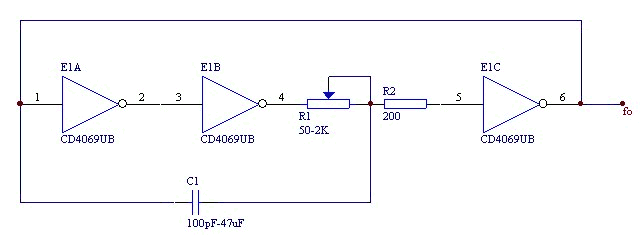

| 1.最简单的振荡器
这种振荡器特点是：T≈（1.4～2.3）R*C 电源波动将使频率不稳定，适合小于100KHz的低频振荡情况。 |

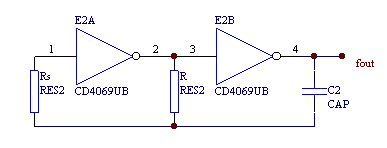

| 2.加补偿电阻的振荡
T≈（1.4～2.2）R*C，电源对频率的影响减小，频率稳定度可控制在5% |
3.环行振荡器
采用TTL反相器，频率可达50MHz |
| 4.采用施密特触发器构成的振荡器
|

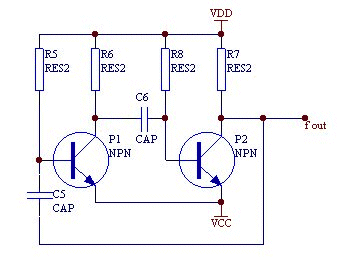

| 5.采用两三极管构成的振荡器
其中R5=R8，R7=R6，C5=C6 |
