ADI公司的,ADZS-SC589-MINI是适用于音频应用的可扩展硬件/软件平台的SHARC®音频模块,实现了高性能音频信号处理器件与全面的软件开发环境的创新组合,非常适合用于进行音频应用的项目原型设计,开发和部署,包括效果处理器,多声道音频系统,MIDI 合成器和许多其他基于 DSP 的音频项目.SHARC音频模块通过提供集成各种interwetten与威廉的赔率体系
和数字I/O选项以及基本软件包和开发环境的音频平台,可以大大加速这个进程.SHARC音频模块可用作独立自足的系统,也可以扩展,支持创建自定义I/O和控制界面.SHARC 音频模块的核心是 ADI 公司的 ADSP-SC589 SHARC 处理器,它是适用于音频处理的一款卓越引擎,其中融合了双 SHARC+ DSP 内核和ARM内核.SHARC 音频模块可作为独立产品使用,也适合进行自定义扩展.除了传统的 C 和 C++ 开发外,SHARC 音频模块还支持 Faust(函数式音频流),这是一种开源函数编程语言,专门针对实时音频信号处理和合成而设计.主要用在消费类电子如ProaV,汽车电子如音频连接,主动噪声消除,工业自动化技(IAT)和基于条件的监测(CBM)等.本文介绍了SHARC 音频模块主要优势和特性,电路图,材料清单和PCB设计图.
SHARC 音频模块的核心是 ADI 公司的 ADSP-SC589 SHARC 处理器,它是适用于音频处理的一款卓越引擎,其中融合了双 SHARC+ DSP 内核和 ARM 内核。SHARC 随附一组专家选择的外设,非常适用于音频项目的开发。
虽然 SHARC 音频模块可作为独立产品使用,但它也适合进行自定义扩展。ADI 公司正在开发扩展板(称为“Fin”)。该系列中的第一款产品是音频项目扩展板,可直接插到主 SHARC 音频模块上。
此外,有很多领先的开发商和板设计师,他们提供各种软件和硬件平台,可以让您扩展 SHARC 音频模块平台。由于可以通过两个多引脚连接器访问板的主要功能和 GPIO,因此您可以轻松地设计和构建自己的扩展板。可以在 SHARC 音频模块硬件参考手册中找到这些连接器的文档。
该板设计为与CrossCore® Embedded Studio (CCES) 开发工具配合使用。开发环境有助于进行高级应用代码开发和调试。
除了传统的 C 和 C++ 开发外,SHARC 音频模块还支持 Faust(函数式音频流),这是一种开源函数编程语言,专门针对实时音频信号处理和合成而设计。Faust 可针对信号处理应用生成 C++ 以及其他目标语言。Faust 库提供一套丰富的音频 DSP 对象,可在创建 DSP 算法的过程中使用这些对象。使用 Faust,可以快速创建大型算法,从而充分利用 SHARC 音频模块平台提供的计算能力。
主要优势和特点:
ADSP-SC589 浮点 SHARC®处理器
双 500 MHz SHARC+® DSP 内核和 500MHz ARM® Cortex®-A5 内核
两个 2 Gbit DDR3 存储器
512 Mbit SPI 闪存
24 位 96 kHz ADAU1761 SigmaDSP®音频编解码器
AD2425W A2B®收发器
多通道低延迟音频接口
1/8“ 立体声插孔
两个 60 引脚连接器,支持 ADI 和第三方“Fin”(扩展板)
包括免费的CrossCore® Embedded Studio 许可证和用于调试的 ICE-1000 仿真器
其他外设:
UART(用于 MIDI 等)
S/PDIF
千兆比特以太网
USB OTG & HS
主要应用:
消费电子
ProAV
Automotive
音频连接
主动噪声消除
Premium Audio & Amplifiers
Head Units and Cluster
工业自动化威廉希尔官方网站
(IAT)
基于条件的监测 (CBM)
The SHARC Audio Module uses the ADSP-SC589SHARC processor along with an ADAU1761SigmaDSP audio codec and an AD2425WA2B transceiver in a compact form for audio development.

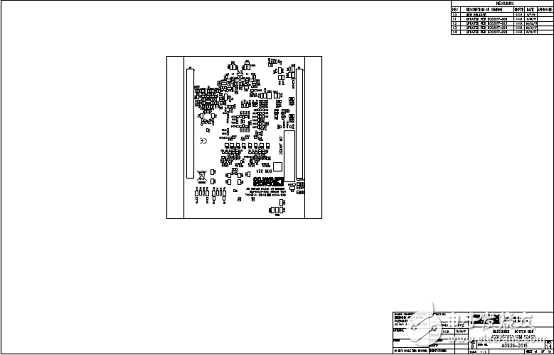

图1.SHARC 音频模块(ADSP-SC589 MINI)主板外形图(正面)

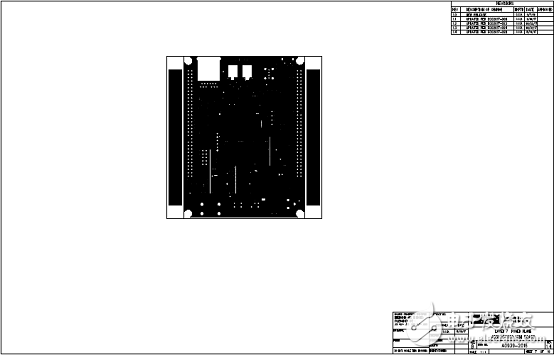

图2.SHARC 音频模块(ADSP-SC589 MINI)主板外形图(背面)

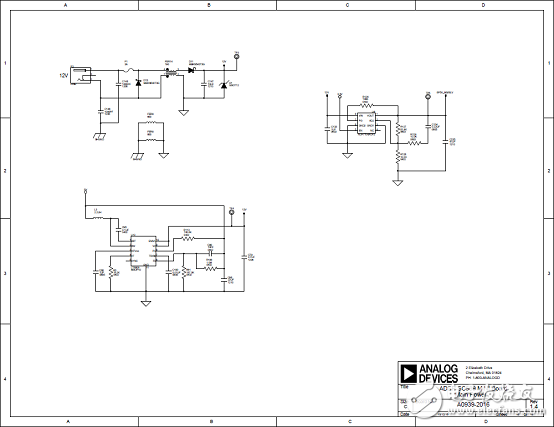

图3.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(1)
图4.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(2)
图5.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(3)
图6.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(4)
图7.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(5)
图8.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(6)
图9.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(7)
图10.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(8)
图11.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(9)
图12.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(10)
图13.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(11)
图14.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(12)
图15.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(13)
图16.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(14)
图17.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(15)
图18.SHARC 音频模块(ADSP-SC589 MINI)主板电路图(16)
图19.SHARC 音频模块PCB设计图(1)
图20.SHARC 音频模块PCB设计图(2)
图21.SHARC 音频模块PCB设计图(3)
图22.SHARC 音频模块PCB设计图(4)
图23.SHARC 音频模块PCB设计图(5)
图24.SHARC 音频模块PCB设计图(6)
图25.SHARC 音频模块PCB设计图(7)
图26.SHARC 音频模块PCB设计图(8)
图27.SHARC 音频模块PCB设计图(9)
图28.SHARC 音频模块PCB设计图(10)
图29.SHARC 音频模块PCB设计图(11)
图30.SHARC 音频模块PCB设计图(12)
图31.SHARC 音频模块PCB设计图(13)
图32.SHARC 音频模块PCB设计图(14)
图33.SHARC 音频模块PCB设计图(15)
图34.SHARC 音频模块PCB设计图(16)
SHARC 音频模块材料清单见:
A0939-2016_BOM_DNP
A0939-2016_BOM_DNP.xls
A0939-2016_BOM_HLM
A0939-2016_BOM_HLM.xls
-
