接近开关如何与PLC的DI如何连接?
很多工程师在使用PLC的数字量输入点的时候，时常都会问厂家PLC的DI点可不可以接NPN或是PNP的接近开关，抑或是咨询两线制/三线制/四线制的接近开关如何与PLC的DI点连接，本周就先跟大家简单分享这两个问题。
首先我们先说下接近开关，对接近它的物体有“感知”能力的元件，这类传感器不需要接触到被检测物体，当有物体移向传感器，并接近到一定距离时，传感器就有“感知”，通常把这个距离叫“检出距离”，利用传感器对接近物体的敏感特性制作的开关，就是接近开关，接近开关分两线制、三线制及四线制。
1、两线制接近开关
（1）有两根线
（2）需要串联在电路上使用
（3）相当于一个普通开关，有正负极
2、三线制接近开关
（1）有三根线
（3）一路输出，两种输出形式：NPN/PNP
3、四线制接近开关
（1）有四根线
（2）需要单独供电电源才能工作
（3）两路输出，NC/NO
（4）输出形式：NPN/PNP

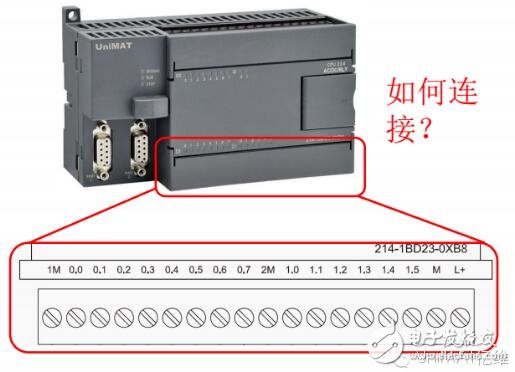

以上我们简单介绍了三种接近开关，那么在实际应用中接近开关如何连接PLC数字量输入呢？下面我们以亿维UN214-1BD23-0XB8CPU为例说明。
1、两线制接近开关与UN214-1BD23-0XB8DI连接
2、三线制NPN接近开关与UN214-1BD23-0XB8DI连接
3、三线制PNP型接近开关与UN214-1BD23-0XB8DI连接
