一文看懂半导体工艺演进对DRAM、逻辑器件、NAND的影响

本文主要围绕DRAM、逻辑器件和NAND这三大尖端产品来进行详细介绍。

DRAM

在DRAM章节的第一张幻灯片中，我按公司和年份呈现了DRAM工艺节点的变化。美光科技、三星和SK海力士是DRAM市场的主导厂商，所以我以这三家公司为代表展示了其各自的工艺节点。DRAM节点尺寸目前是由器件上最小的半间距来定义的，美光DRAM基于字线，三星和SK海力士则基于主动晶体管。

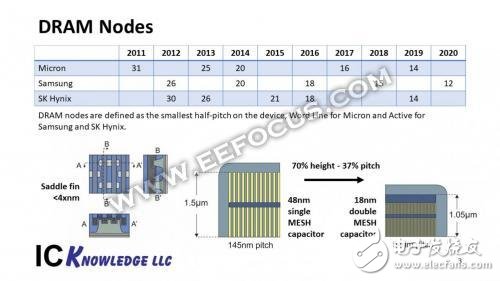

图表下方在一定程度上展示了关键威廉希尔官方网站 的发展情况。左侧展示了具有掩埋字线的鞍形鳍片存取晶体管。具有掩埋字线的鞍形鳍片是目前存取晶体管的标准。在中间和右下角，显示了DRAM电容器向更细节距-高长宽比结构的演变。

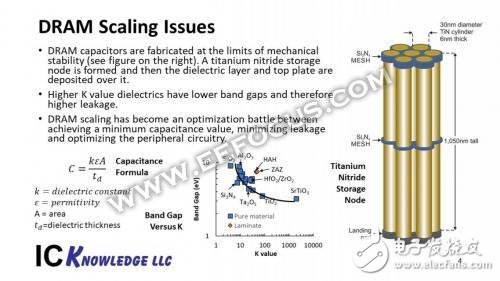

影响DRAM工艺缩减的主要问题是电容。为了可靠地存储数据，电容需要大于一定的阈值。要继续制造出占用面积更小的电容，可以把电容做得更高，薄膜更薄，或者增加薄膜的K值。但是问题在于，虽然从机械稳定性的角度还可以可靠地做出更高更薄的电容，但是随着薄膜厚度的降低，漏电会增加，而且随着薄膜K值的增加，带隙减小也会导致漏电问题。当前的标准是使用低漏电的铝基氧化物薄膜和用于高k值的锆基薄膜组成的复合膜，而且目前还不清楚是否还会有更好的替代方案。

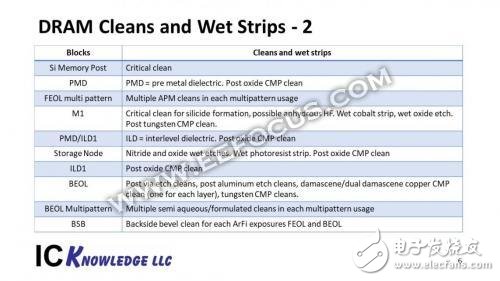

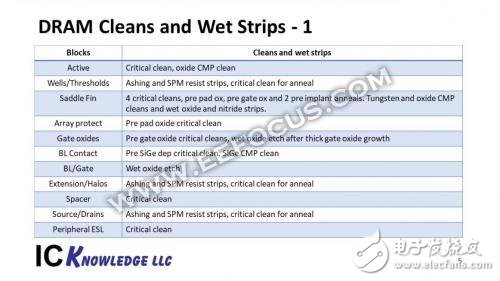

在第五张和第六张幻灯片中，我介绍了一些主要的DRAM工艺块，并讨论了DRAM工艺对清洗和湿条带的需求。

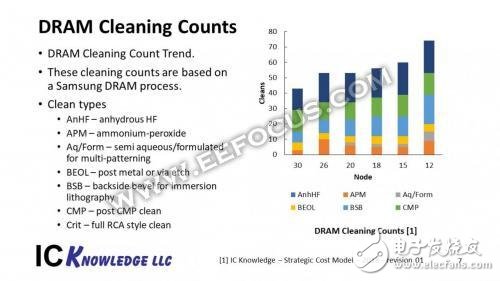

我在DRAM章节最后一张幻灯片中展示了三星工艺节点的清洗次数。可以看出，随着工艺尺寸的缩减，DRAM清洗次数也在增加，这主要是因为在沉浸光刻步骤后需要进行更多次背面斜面清洁，而且越来越复杂的多层图案化方案也会造成多次清洗。

逻辑器件

在第八张幻灯片中，我介绍了格罗方德、英特尔、三星和台积电的逻辑器件工艺节点。这四家厂商是逻辑器件工艺领域的领导厂商。应当特别指出的是，英特尔的节点通常等同于其他厂商下一代较小的工艺节点，比如英特尔的10nm和代工厂的7nm差不多。

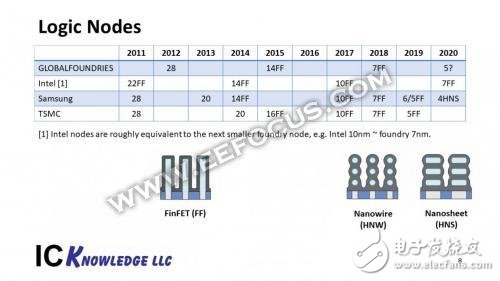

幻灯片表格下方，左侧显示的是FinFET的横截面，这是当前先进逻辑器件首选的工艺，右侧显示了纳米线和纳米片，预计将在4nm左右时替代FinFET。

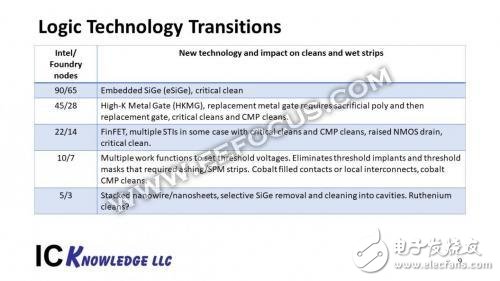

在幻灯片9中，我介绍了一些主要的逻辑器件工艺的演变。在这张幻灯片中，我以英特尔/代工厂的两个数字展示工艺节点，如上所述，英特尔的工艺节点和代工厂较小尺寸的工艺节点类似。

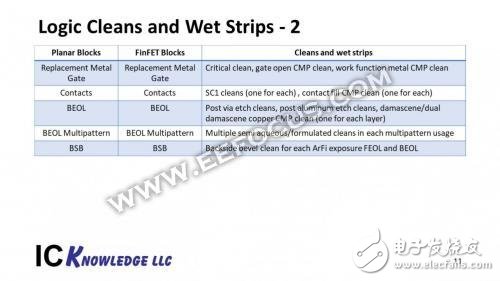

在第10张和第11张幻灯片中，我介绍了一些主要的逻辑工艺模块，并讨论了这些模块对清洗和湿条带的需求。

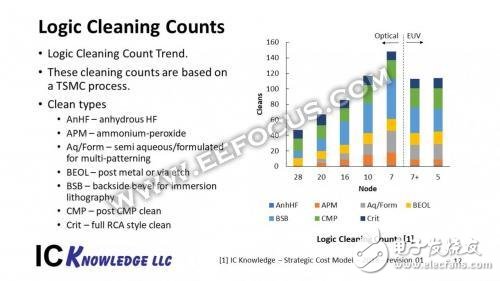

12号幻灯片是逻辑器件章节最后一张幻灯片，介绍了基于台积电工艺节点的清洗步骤数量。当工艺尺寸下降到第一代7nm工艺时，由于增加了掩膜层，再加上多重图案化的复杂性，清洗次数一直在增加，在随后的7nm+和5nm节点上，由于EUV将显著降低光刻的复杂度，因此消除了许多清洗步骤。

NAND

3D NAND取代了2D NAND，成为NAND产品的威廉希尔官方网站 选择，现在3D NAND的比特出货量也已经超过了2D NAND。3D NAND尺寸的缩减是由层数进行表征的，驱动力来自于层沉积和蚀刻取代了2D NAND中的光刻工艺。

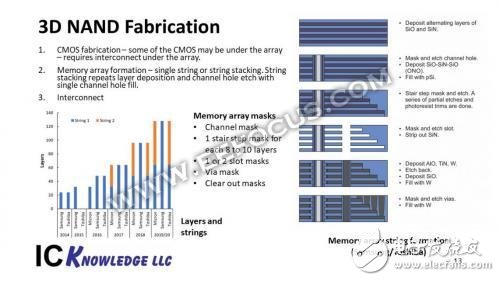

在第13张幻灯片中，我展示了3D NAND的三个主要制造步骤-CMOS制造、存储阵列制造和互联。三星和东芝（NAND产品的头两号供应商）使用的基本存储阵列工艺如右侧图所示。随着层数的增加，存储器阵列必须在“位串堆叠”阶段拆分成多个段。左下图显示了三家领先供应商的层数和位串。

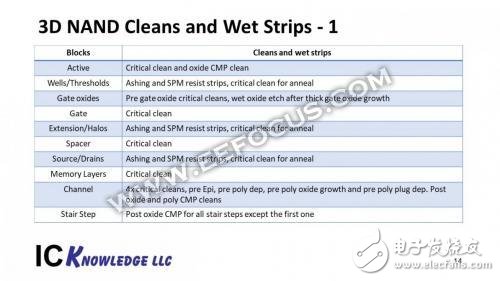

在第14张和第15张幻灯片中，我介绍了一些主要的3D NAND工艺模块，并讨论了这些模块对清洗和湿条带的需求。

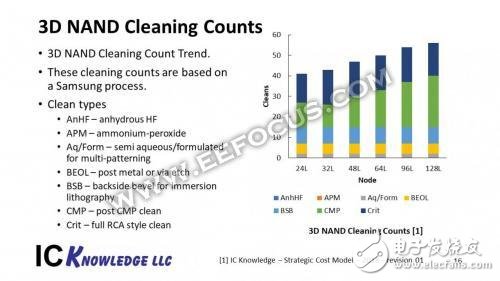

展示了3D NAND的总清洗次数与三星3D NAND工艺的层数。3D NAND清洗次数之所以随着层数增加而增加，主要是因为阶梯成型时的CMP清洗。在第一阶梯掩模之后，每个后续掩模都需要在施加掩膜之前通过CMP清洗将层平坦化。

结论

DRAM工艺尺寸的缩减正在面临基本的物理限制，目前还有没有明确的解决方案，由于印刷需求的推动，DRAM的清洗复杂度也在增加。

随着行业向5nm和3nm的推进，逻辑器件的工艺尺寸将持续缩减。纳米线和纳米片将对清洗带来新的挑战。随着掩膜数量的则更加，以及多重图案化方案越来越复杂，逻辑器件的清洗次数也在增长。

NAND工艺尺寸的缩减已经完成落脚到了3D NAND层数的增加上。由于阶梯成型需要CMP清洗，3D NAND器件的清洗次数也在不断增加。
