holtek单片机怎么样_holtek单片机有什么特点

holtek

盛群半导体为***省专业微控制器IC设计领导厂商，营业范围主要包括微控制器IC及其周边组件之设计、研发与销售。自1998年成立以来，公司不断致力于新产品的研发及威廉希尔官方网站 的创新，加上对市场趋势的掌握，期能提供广大电子市场最具竞争力之IC产品。

holtek bs84c12A 单片机开发

开发环境搭建

编辑编译调试是官方的HT-IDE3000，仿真器用的Elink，单片机的程序用C开发，使用代理商提供的触摸按键库。（这些资料后面都整体好提供下载）。软件的安装什么就不说了，直接就讲怎么和自己的硬件连接，进行在线调试。

开发环境使用

关于IDE3000的使用，安装好后可以在软件的帮助部分，查看一些V3进行C语言编程的对应内容； ELink的话有个《Elink仿真器使用说明》，关键就是“”BS84C12A_20150807_LIBV413--V3“”这个软件包，后续的开发都在这个软件包的基础上进行（触摸按键调用这个软件包提供的库就方便实现按键功能），具体怎么使用这个软件包，可以看他对应的使用手册。

关于使用Elink在线仿真，要注意就是 要使用对应的支持在线调试的芯片， 比如选的BS84C12A 对应的仿真芯对应的EV芯片。

关于编程

使用上面提到的软件包进行编程，其实就是已经帮搭建好了框架，void USER_PROGRAM_INITIAL（）这个函数里面就是硬件初始化，void USER_PROGRAM（）函数就是单片机程序需要循环执行的内容。

自己开发过程中编程时候遇到的问题主要如下：

1，堆栈溢出。

解决，查数据手册可以知道，选的BS84C12A是硬件堆栈5层，调用的触摸按键库，它的手册上已经说明软件包占用了2层的堆栈，因此留给自己用的堆栈只有3层。比如的程序，自己使用定时器中断占用了一层，那么 USER_PROGRAM（）之后，自己的代码只能再调用一层函数。 再进行函数调用的话，就会导致堆栈溢出而死机。

2，ROM不足

解决，优化代码功能开启来编译器选项中，同时关键的变量都带上volatile，相同功能的代码就复用起来，尽量合理用数组来减少代码量。后面自己发现，程序里面要是进行了乘法，乘以0.55，ROM的使用量居然多出8%，而且还容易堆栈溢出，所以尽量不要用乘法吧。

3，RAM不足

bank0是编译器自动分配的，bank1 ，bank2，好像是需要自己手动指定。 就是当编译器出错说RAM不足， 你就一些数组放到bank1中。下面就是程序中的定义方式 0X1B4， 0X1代表BANK1，B4代表地址，数据手册上有写bank1的地址是0x80~0XFF

static volatile unsigned int uiKeyTimeCnt［8］ __attribute__ （（at（0x1b4）））; //按键去抖动延时计数器

static volatile unsigned int uiKeyCtntyCnt［8］ __attribute__ （（at（0x1c4）））; //按键连续触发的间隔延时计数器

static volatile unsigned char ucKeyLock［8］ __attribute__ （（at（0x1d4）））; //按键触发后自锁的变量标志

holtek单片机是由盛群半导体设计开发，盛群半导体为国内专业微控制器IC设计领导厂商，营业范围主要包括微控制器IC及其周边组件之设计、研发与销售。自1998年成立以来，公司不断致力于新产品的研发及威廉希尔官方网站 的创新，加上对市场趋势的掌握，期能提供广大电子市场最具竞争力之IC产品。产品范围包括：泛用型与专用型微控制器（MCU），除一般应用领域外，更涵盖语音、通讯、计算机外设、家电、医疗、车用及安全监控等各专业领域，并提供各种电源管理及非易失性内存等微控制器外围组件，提供客户更具竞争能力的完整解决方案。

holtek单片机—分类

（1） HT48系列 I/O 型（ + LCD）

（2） HT49系列 I/O + LCD 型

（3） HT46系列 I/O+AD 型（ + LCD）

（4） HT47系列 I/O+RC-F（AD）+LCD+IR型

（5） HT48xAx\HT49xAx系列 Remote （遙控器用）型

（6） HT95R2x\HT95R3x系列Phone（ + LCD）

（7） HT45R3x\BS28xx\BS26xx系列 Touch型

（8） Flash 型（HT46Fxx\HT48Fxx\HT66Fxx\HT68Fxx）

（9） TIny Power 型（HT56R2x， HT56R6x， HT56R6xx ）

（10） Keyboard/Mouse系列，USB Audio系列，

Voice/Music系列，VFD系列……。。

HOLTEK单片机—系统结构

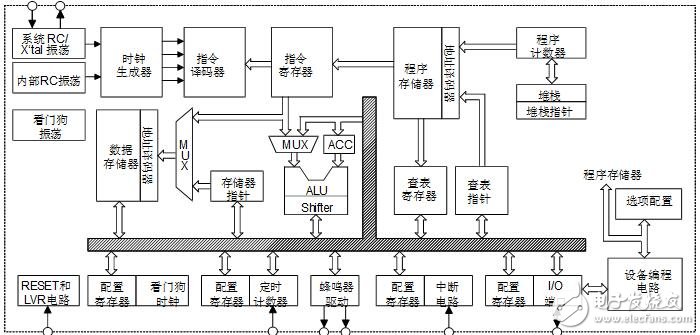

Holtek单片机的系统结构

时序和流水线结构

子程序调用流水线的情况

程序计数器

lALU所提供的功能与其相关指令码如下：

算术运算 ：ADD、ADDM、ADC、ADCM、SUB、SUBM、SBC、SBCM、DAA

逻辑运算 ：AND、OR、XOR、ANDM、ORM、XORM、CPL、CPLA

移位 ：RRA、RR、RRCA、RRC、RLA、RL、RLCA、RLC

增加和减少：INCA、INC、DECA、DEC

分支判断 ：MP、SZ、SZA、SNZ、SIZ、SDZ、SIZA、SDZA、CALL、RET、RETI

堆栈与堆栈指针/程序计数器

HOLTEK单片机—存储器（程序存储器/数据存储器）

盛群半导体I/O型单片机程序存储器结构

第一部分是特殊功能寄存器，有固定的地址且与单片机的正确操作密切相关。大多特殊功能寄存器都可在过程控制下直接读取和写入，但有些被保留用于未来扩展功能而不开放。

第二部分通用数据存储器是留给用户使用的，都可在过程控制下进行读取和写入。

数据存储器

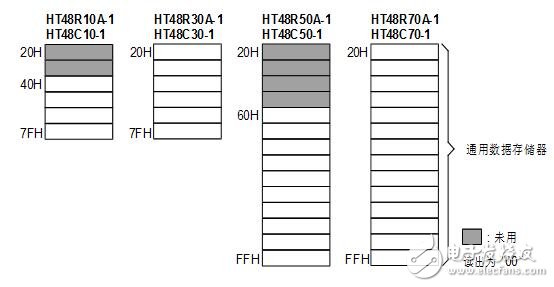

通用数据存储器的结构

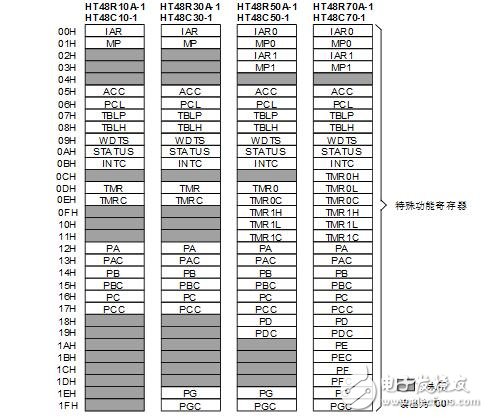

专用寄存器的结构

特殊功能寄存器：

间接寻址寄存器 – IAR， IAR0， IAR1

间接寻址指针 – MP， MP0， MP1

累加器 （数据存储器地址：05H）– ACC

程序计数器低字节寄存器（数据存储器地址：06H） – PCL

表格寄存器（数据存储器地址：07、08H） – TBLP， TBLH

看门狗定时寄存器（数据存储器地址：09H） – WDTS

状态寄存器（数据存储器地址：0AH） – STATUS

中断控制寄存器（数据存储器地址：0BH） – INTC

定时/计数器寄存器 （数据存储器地址：0CH~11H）

输入/输出端口和控制寄存器

HOLTEK单片机—基本I/O

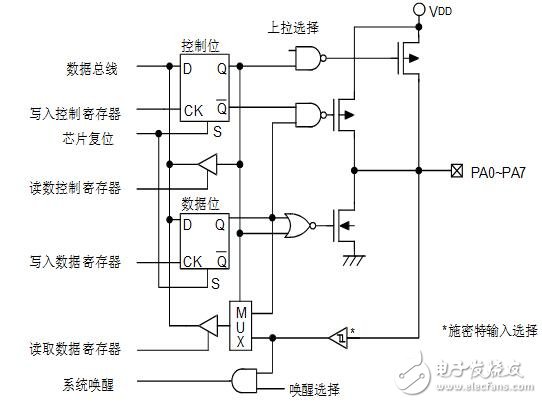

上图：输入/输出端口硬件图

上拉电阻（配置选项设置 or 软件设置）

唤醒功能（配置选项设置 or 软件设置）

输入/输出端口控制寄存器

外部中断输入

外部中断

外部中断是通过端口上由高到低的电平转换来触发，之后相应中断请求标志位（EIF；INTC的第4位）被置位。当中断允许，堆栈未满且外部中断产生时，会调用地址04H的子程序，中断请求标志位EIF将被清零，且EMI位将被清零来屏蔽其它中断。

l中断控制寄存器（一个定时/计数器）

中断控制寄存器（两个定时计数器）

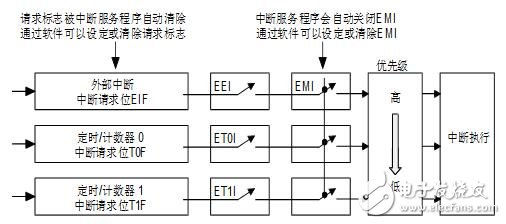

不同中断的允许位、请求标志优先级

注意：在图中，T0F和T1F中断请求标志位与ET0I和ET1I中断允许位提供给HT48R70A-1/ HT48C70-1和HT48R50A-1/HT48C50-1使用，因为它们拥有两个定时/计数器。HT48R10A-1/ HT48C10-1和HT48R30A-1/HT48C30-1只有一个定时/计数器，定时/计数器0代表唯一的定时/计数器TMR，拥有中断请求标志位TF和中断允许位ETI。

HOLTEK单片机—定时/计数器中断

当定时/计数器溢出，会置位定时/计数器中断请求标志位，定时/计数器中断发生。在只有一个定时/计数器的单片机中，此位是INTC寄存器的第5位即TF，而在有两个定时/计数器的单片机中，定时/计数器0中断请求标志位是INTC的第5位即T0F，而定时/计数器1中断请求标志位是INTC的第6位即T1F。当主中断位被打开、堆栈未满且相关内部中断允许位打开，定时/计数器溢出时会发生内部中断。对于只有一个定时/计数器的单片机将调用地址08H的子程序。对于有两个定时/计数器的单片机，定时/计数器0中断将调用地址08H的子程序，而定时/计数器1中断将调用地址0CH的子程序。内部中断发生时，中断请求标志位TF、T0F或T1F被清零，且EMI位将被清零来屏蔽其它中断 。

中断优先级

注意：此表应用于HT48R70A-1/HT48C70-1和HT48R50A-1/HT48C50-1，它们拥有两个定时/计数器，即为TMR0和TMR1。而HT48R10A-1/HT48C10-1和HT48R30A-1/HT48C30-1只有一个定时/计数器，定时/计数器0代表唯一的定时/计数器，即TMR。

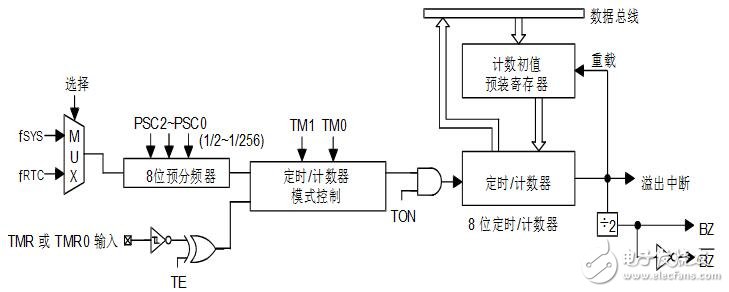

8位定时/计数器结构

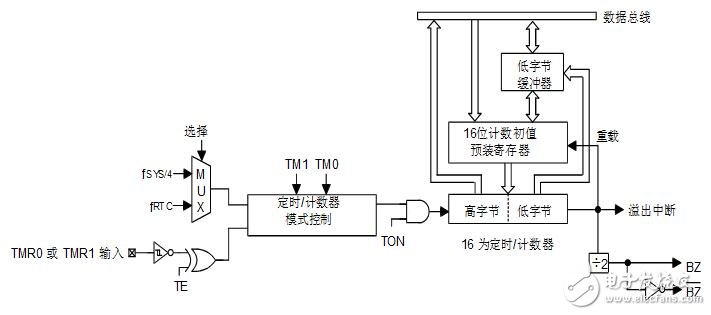

16位定时/计数器结构

定时/计数器的相关寄存器（续）

定时/计数控制寄存器 – TMRC，TMR0C，TMR1C

配置定时/计数器输入时钟源

定时/计数寄存器–TMR， TMR0， TMR0L/TMR0H， TMR1L/ TMR1H

定时器模式

事件计数模式

可编程分频器（PFD）和蜂鸣器的应用

TIMER应用举例：

TMR是向上计数的寄存器

l在定时或计数时，当计数到OFFH时，再來一个CLK，计数器就会溢出（在中断开启且堆栈未满时，就会发生TIMER中断），计数器重新装载初始值，并从此初始值开始重新计数。

寄存器TMR或者TMR0L/TMR0H写入初始值

控制寄存器TMRC设置工作模式、时钟、触发条件，开关。

TMRC控制寄存器

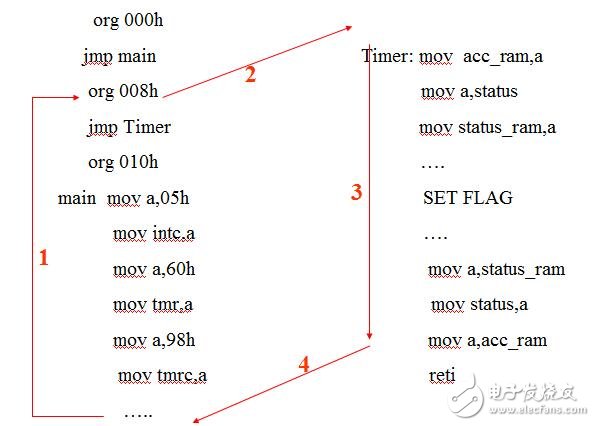

TIMER定时模式

TIMER定时模式时时间计算

（以上面程序为例）

条件： OSC ： Crystal = 4 MHz

Timer source： system clock

计算每次发生中断的时间间隔T=？

PSC2 PSC1 PSC0 = 000

f INT = fsys/2 =2MHZ

t = 1/ f INT = 0.5us

T= （256-96）* t=160*0.5us= 80us

TIMER 计数模式

a） 將TMRC中 设置为

TM1 TM0 = 01定时器就工作于定时模式 ，计数模式和定时模式原理相同，只是计数器的时钟源选择不同。

b） 计数器的时钟源由芯片的

TMR腳输入。

c） TE= 0 上升沿计数 /1 下降沿计数

TIMER 脉宽測量模式

（a） TMRC中设置 TM1，TM0=11

TE= 0 脉宽下降沿开始计数/1 脉宽上升沿开始计数

TO=1 脉宽测量启动，測量完一次会被清0，再次測量必須重新设置此位

（b） 如果TO，TE=1， TMR腳上脉冲上升沿开始计数，下降沿停止计数。測量结果存放在TMR中。

编程注意事项

当定时/计数器运行在定时器模式时，定时器的时钟源是使用内部系统时钟或RTC，与单片机所有运算都能同步。在这个模式下，当定时器寄存器溢出时，单片机将产生一个内部中断信号，使程序进入相应的内部中断向量。对于脉冲宽度测量模式，计数器的时钟源也是使用内部系统时钟或RTC，但定时器只有在正确的逻辑条件出现在外部定时/计数器输入引脚时才执行动作。当这个外部事件没有和内部定时器时钟同步时，只有当下一个定时器时钟到达时，单片机才会看到这个外部事件，因此在测量值上可能有很小的差异，需要程序设计者在程序应用时加以注意。在定时器配置为外部事件计数模式时，它的时钟来源是外部事件，和内部系统时钟或者定时器时钟不同步。

holtek单片机—振荡器

l三种系统时钟可供选择：看门狗定时器也有多种时钟源选择，另外还有实时时钟RTC

l三种方法产生系统时钟：使用外部晶体/陶瓷振荡器、外部RC电路或是内部RC时钟源

晶体/陶瓷振荡器

外部RC振荡器

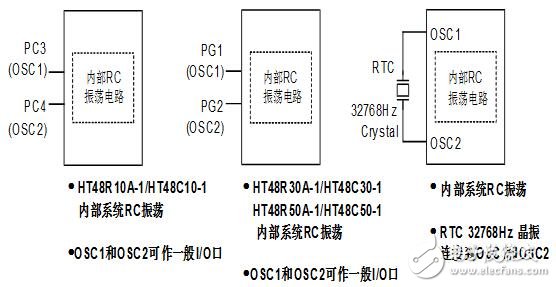

三种振荡电路

RTC振荡器

如果选择RTC作为定时/计数器的时钟源，则即使单片机工作在暂停即HALT时，定时/计数器依然有效工作，当定时器溢出时，还会发出正常的内部中断信号，此信号使单片机从HALT状态下被唤醒，并且继续正常工作直到下一个“HALT”指令被执行。

看门狗定时振荡器

WDT振荡器是一种完全独立在芯片上自由动作的RC振荡器，它在5V条件下的周期时间典型值是65us周期，且不需外部的器件搭配。当单片机进入暂停模式时，系统时钟将停止动作，但WDT振荡器继续自由动作且保持看门狗有效。某些应用中为降低功耗，可通过掩膜选项来关闭WDT振荡器。

系统的暂停和唤醒

暂停模式是通过“HALT”指令实现且造成如下结果：

系统振荡器将被关闭

在RAM芯片和寄存器上的数据保持不变

假如WDT时钟源是来自WDT振荡器，WDT和WDT预分频器（Prescaler）将被清零然后再重新计数

所有输入/输出端口状态保持不变

PDF标志位被置位而TO标志位被清零

holtek单片机—看门狗定时器和节电模式

看门狗定时器用于程序防止单片机死机，或进入死循环。一般用在环境比较恶劣的情況下。

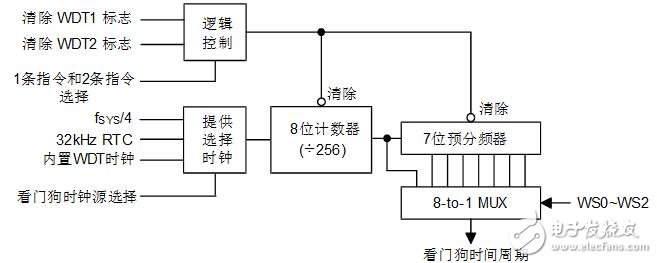

看门狗定时器

WDT预分频器

看门狗定时器的操作：

以HT48R30A-1为例

WDT的时钟源可选择：

a） WDTOSC（12Kz）

b） T1（system clock/4）

c） RTCOSC（32

看门狗清除：

方式一： CLR WDT

方式二： CLR WDT1…CLR WDT2

配置选项选择清除方式，必须在WDT计数器溢出之前清除，否则将发生WDT溢出Reset 系统。

配置选项：

基本电路参考/威廉希尔官方网站 参数

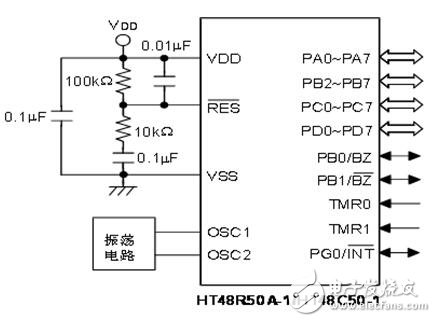

基本应用电路

HT48 I/O单片机威廉希尔官方网站 参数：

威廉希尔官方网站 特性：高性能RISC结构、低功率完全静态CMOS设计

工作电压：在4MHz下，由2.2V到5.5V，在8MHz下，由3.3V到5.5V，

功率损耗：在5V/4MHz下，典型值为2 mA/1.5mA（Enhanced I/O）

不使用看门狗定时器和RTC时，3V下静态（standby）电流小于1uA

温度范围：工作温度--40-85度（工业级规格），储存温度--50-125度

内核特性：

程序存储器

l1K×14 OTP/Mask ROM （HT48R10A-1/HT48C10-1）

l2K×14 OTP/Mask ROM （HT48R30A-1/HT48C30-1）

l4K×15 OTP/Mask ROM （HT48R50A-1/HT48C50-1）

l8K×16 OTP/Mask ROM （HT48R70A-1/HT48C70-1）

数据存储器

l64×8 SRAM （HT48R10A-1/HT48C10-1）

l96×8 SRAM （HT48R30A-1/HT48C30-1）

l160×8 SRAM （HT48R50A-1/HT48C50-1）

l224×8 SRAM （HT48R70A-1/HT48C70-1）

周边特性：

从8个到56个具有上拉功能的双向输入输出口

PA口具有唤醒功能

外部中断输入

事件计数输入

具有预分频器（Prescaler）及中断功能的定时器

看门狗定时器（WDT）

暂停与唤醒特性可以节省功耗

PFD/蜂鸣器驱动输出

芯片内置晶体及电阻电容振荡电路

具有低电压复位特性

32768Hz的实时时钟（RTC）功能

具有低电压复位（LVR）特性

具有烧录电路接口及程序代码保护功能

Mask版单片机适用于大量生产

提供高效的软硬件支持工具

表格读取功能

多层硬件堆栈

直接和间接数据寻址模式

位操作指令

63条强大的指令

大多数指令执行时间只需要一个指令周期

引脚分配：

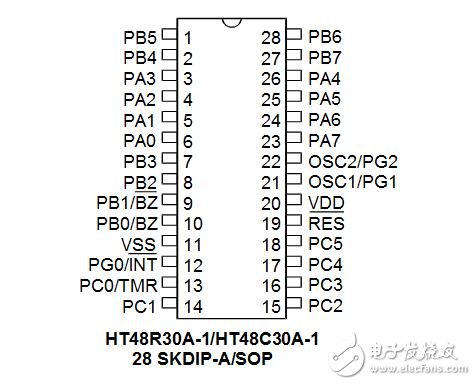

HT48R30A-1/HT48C30A-1引脚分配
