本文介绍SigmaStar SSD201/SSD202D中SPI通讯的测试方法,SPI全称是Serial Peripheral Interface,串行外设接口,是一种常见的串行通信协议,它被广泛用于微控制器与各种外设之间的数据传输,SPI接口一般用于NFC、LCD显示驱动器等。本次使用触觉智能的Purple Pi R1双网口开发板演示,类树莓派设计,双核A7,带WiFi功能,是嵌入式新人入门学习的高性价比开发板!
准备SPI测试工具
SPI硬件测试方法

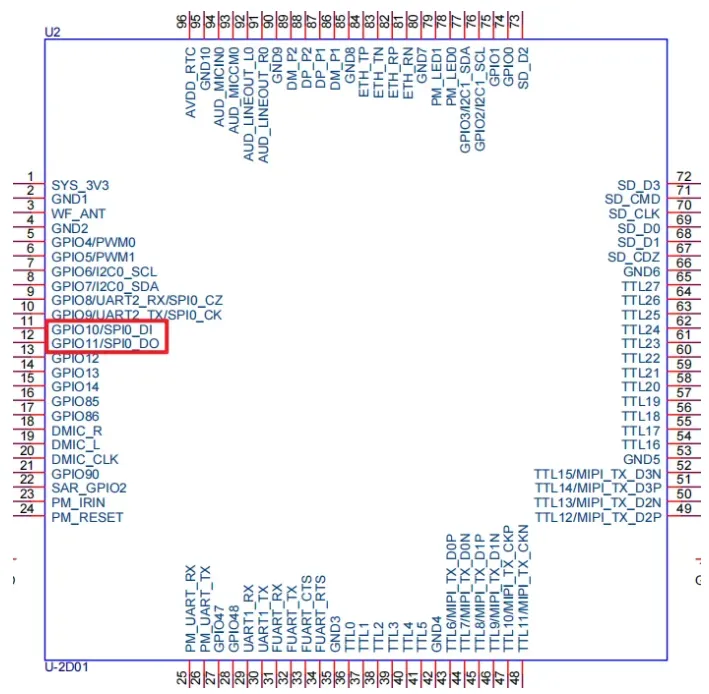

短接SPI0_DI(MOSI)和SPI0_DO(MISO)引脚
如下图所示:
SPI测试流程

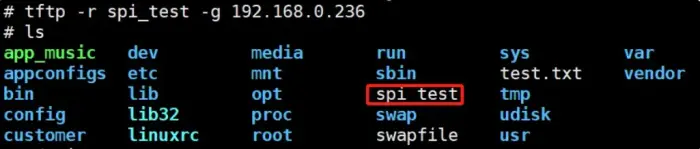

将spi_test文件传入开发板根目录下,方法参考:
使用Tftpd32工具数据互传是一种什么体验?SSD201/202D开发板演示,深圳触觉智能嵌入式方案商
修改spi_test文件权限chmod 777 spi_test,并运行程序./spi_test。
打印有“SPI - LookBack Mode OK”命令出现,即SPI正常。
# tftp -r spi_test -g 电脑IP
# chmod 777 spi_test
# ./spi_test
SPI - Open Succeed. Start Init SPI...
spi mode: 0
bits per word: 8
max speed: 12000 KHz (12 MHz)
************************* ret = 0***********************
nSPI - LookBack Mode Test...
nsend spi message Succeed
nSPI Send [Len:16]:
nt
0x00
0x01
0x02
0x03
0x04
0x05
0x06
0x07
nt
0x08
0x09
0x0A
0x0B
0x0C
0x0D
0x0E
0x0F
nSPI Receive [len:16]:
nt
0x00
0x01
0x02
0x03
0x04
0x05
0x06
0x07
nt
0x08
0x09
0x0A
0x0B
0x0C
0x0D
0x0E
0x0F
SPI - LookBack Mode OK
产品简介
触觉智能Purple Pi R1主板(型号:IDO-SBC2D06),搭载SSD201/SSD202D芯片,适合学生党,极客学习嵌入式开发,还可应用于智能楼宇室内机、智能家居中控、86盒家庭中控、电梯楼层显示器、IP网络广播设备和语音识别设备,
-
