谁是李鬼？真假OPPO VOOC闪充充电器对比拆解
感谢充电头网的投递
VOOC闪充威廉希尔官方网站 是OPPO在2014年发布的，目前已发售的支持VOOC闪充的机型达到几千万部，官方并没有授权第三方品牌生产相关配件，OPPO的用户暂时只有官方的充电器可选。也有一些不法商贩造假售假，对充电器不太了解的用户就有可能上当受骗，下面给大家带来真假VOOC闪充电源适配器的拆解对比，帮助大家由内到外，辨别真伪。

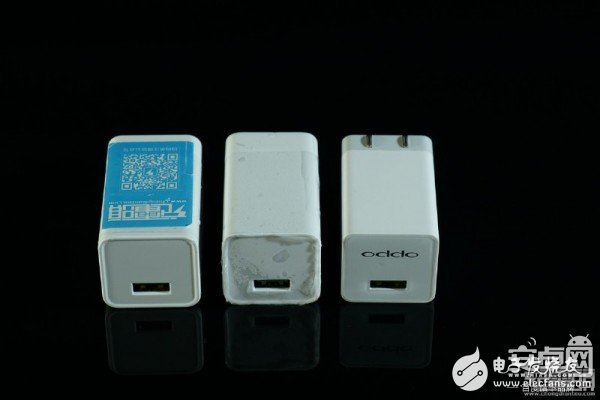

▼ 左边是山寨OPPO充电器，中间是OPPO新款原装充电器，右边OPPO老款原装充电器。
▼ 这次拆的 OPPO充电器型号为AK779，不能折叠插脚，旧版可以折叠插脚。

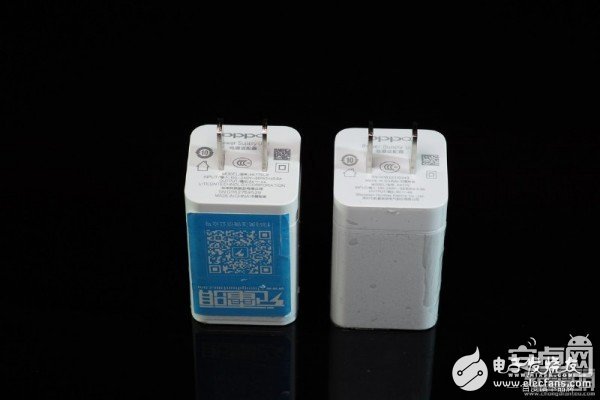

▼ 山寨OPPO AK779颜色要深一点。

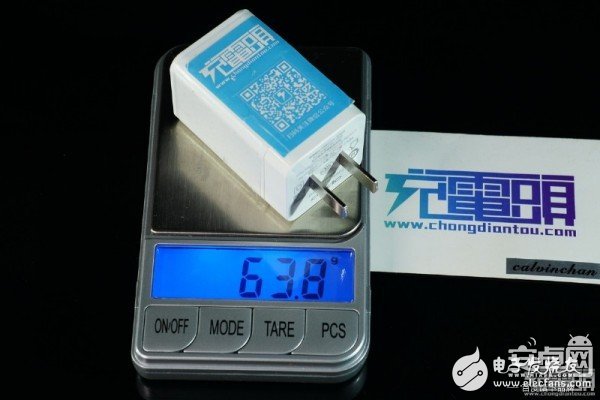

▼ 山寨OPPO AK779净重63g。

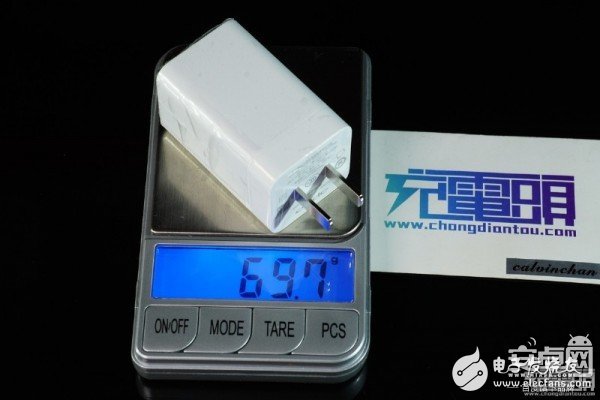

▼ 原装OPPO AK779净重69g，仅从重量上可以做出一定的判断，不过现在有些奸商已经知道用配重来蒙混过关了，所以我们还要继续。

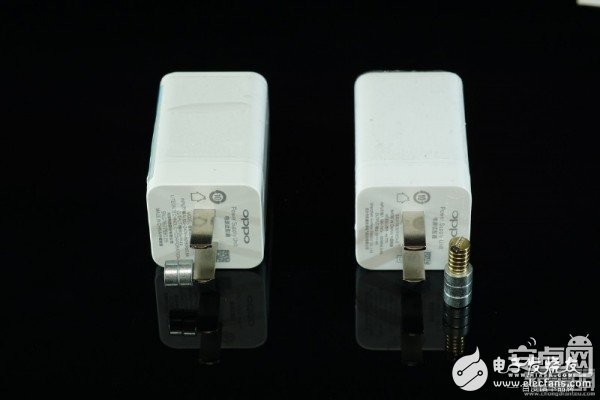

▼ 山寨OPPO AK779插脚磁铁可吸住，原装不能磁吸。

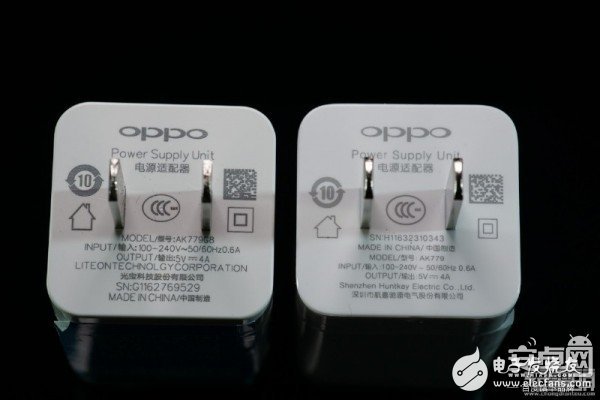

▼ 微距看一下铭牌， OPPO原装充电器的字迹是很漂亮的镭雕，线条清晰美观。
▼ 山寨 OPPO充电器是印刷上去的，不是镭雕，微距下很清楚看到。
▼ 头部都有这个VOOC快充标识，原装采用浅色镭雕。
▼ 这个地方山寨也是镭雕，不过是有点灰色。
▼ 拆解内部元器件在看看：
OPPO原装AK779充电器非常结实，塑胶韧性很强。

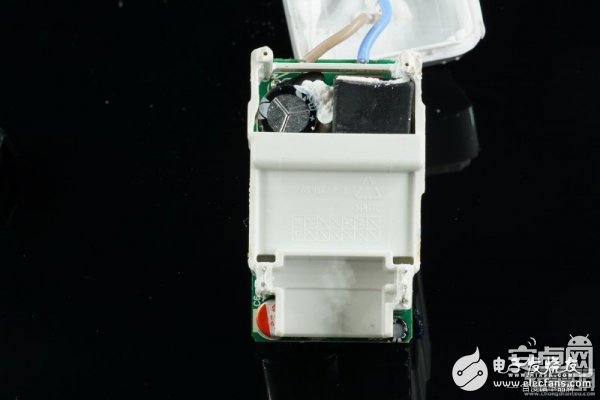

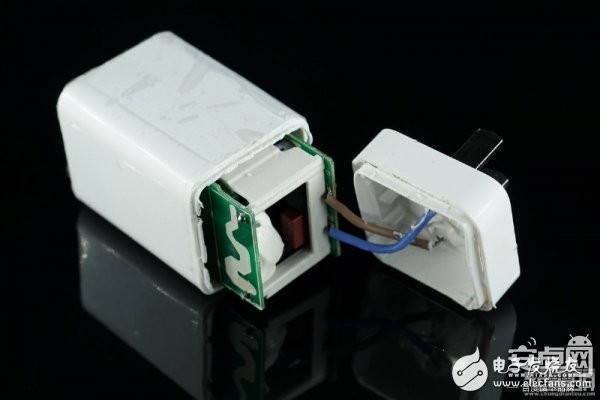

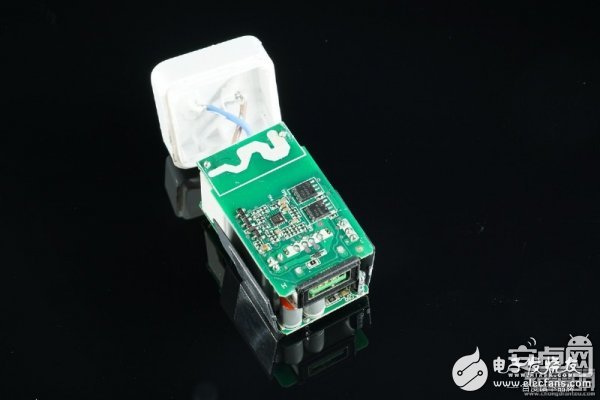

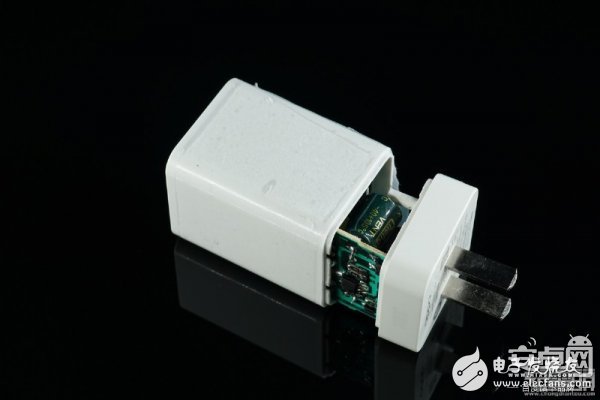

▼ 打开后看到是两片PCB板组成的。

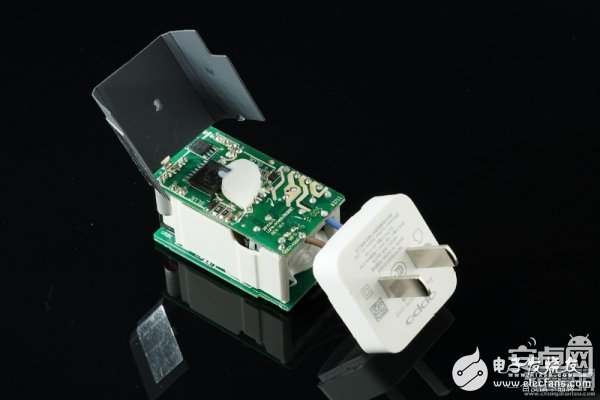

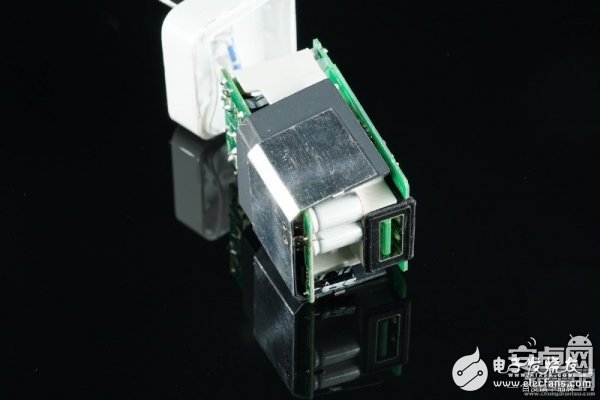

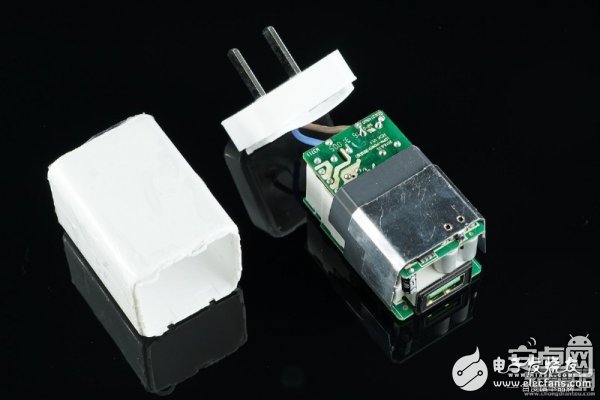

▼ 拉出来，PCB的一半包有散热片。
▼ 另外一面。

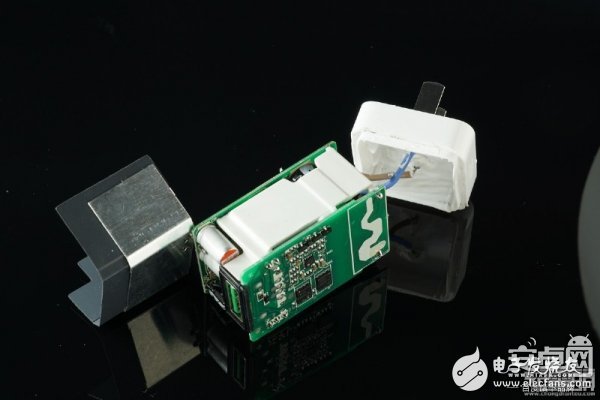

▼ 青稞纸隔离，外面是导热片。
▼ 导热片焊接在板子上的，里面有导热胶。

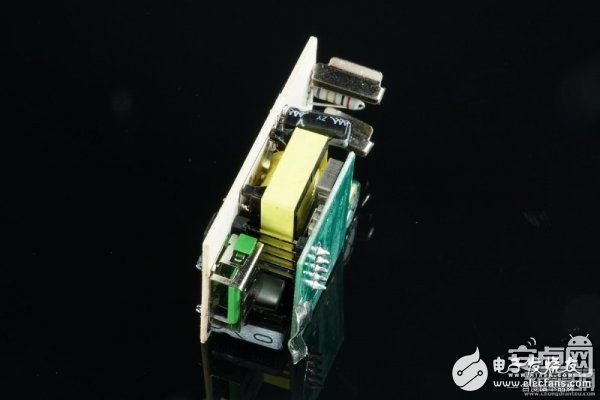

▼ 侧面，两块板是用多个针连接一起。
▼ 再拆开OPPO山寨AK779充电器：

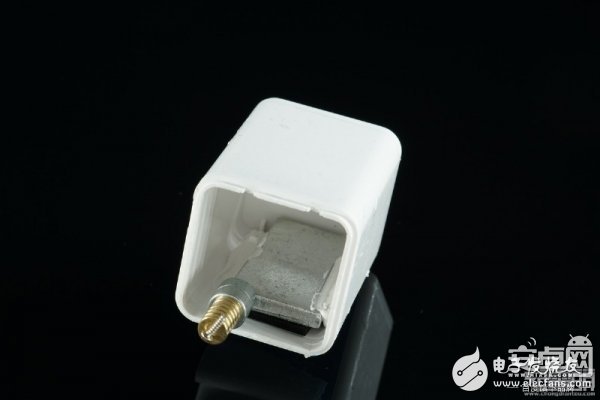

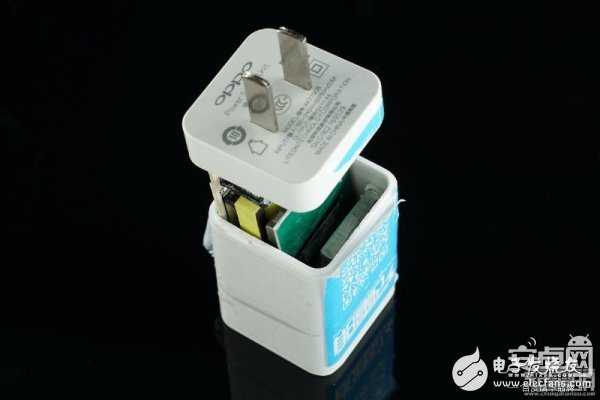

▼ 发现似乎是铁块的东西在外壳里面配重，用导热贴黏住，跟次级PCB用了一小片青稞纸隔离。
▼ 用磁铁试了一下，吸住了，看来是铁片。

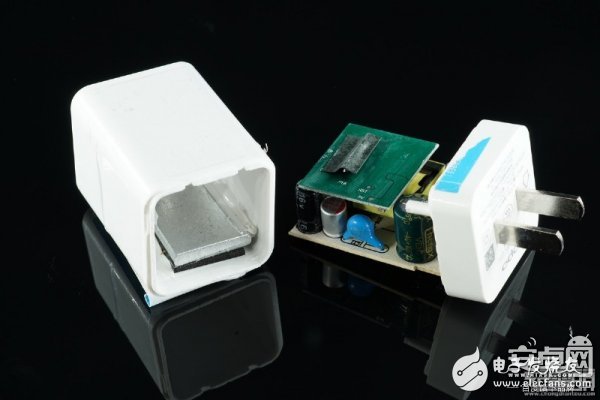

▼ 铁片塞在一边，占了四分之一空间。

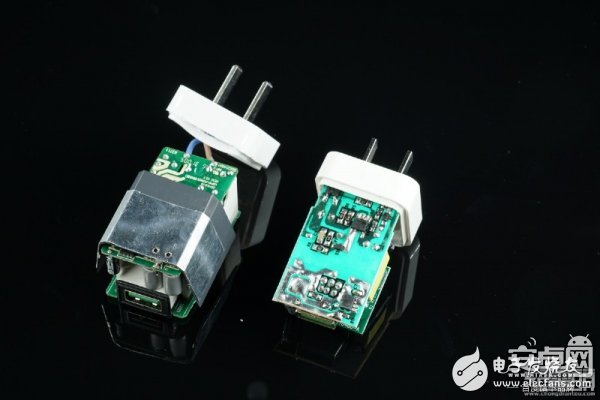

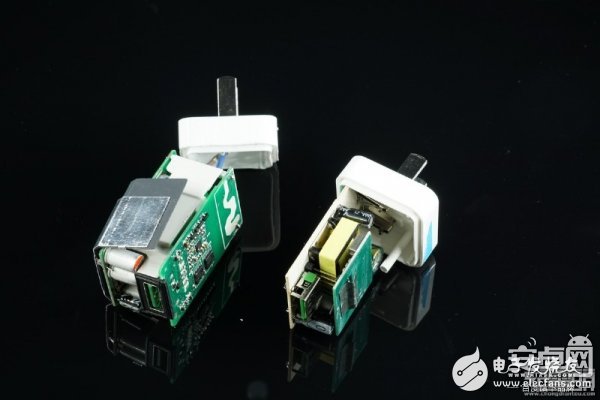

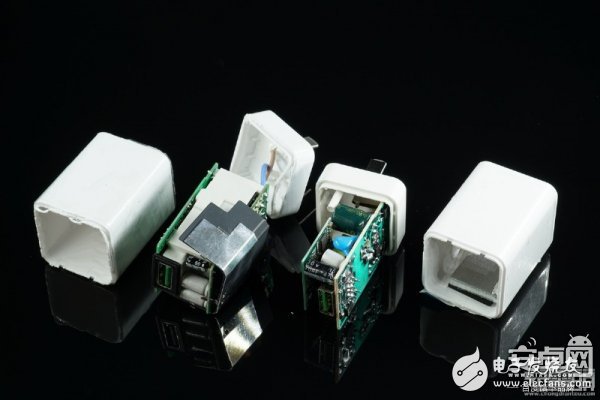

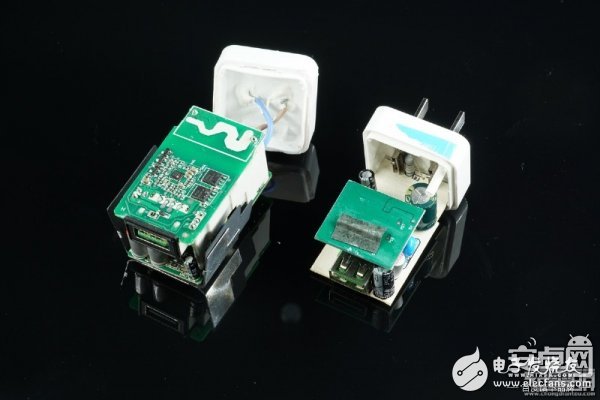

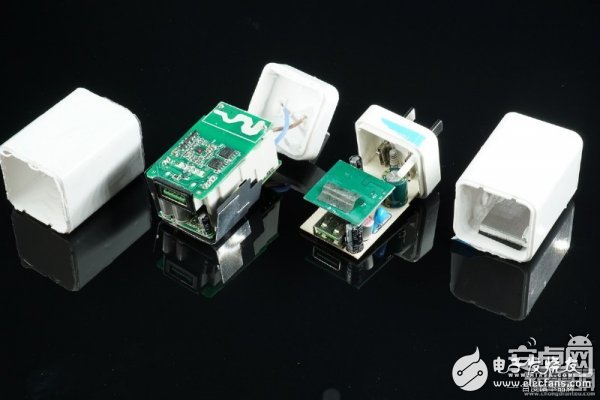

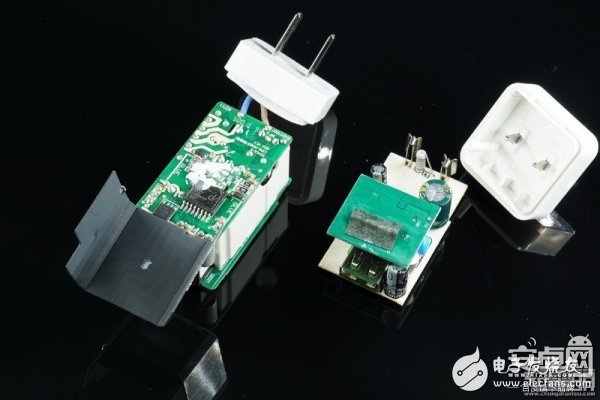

▼ 真假拆开放一起。
▼ 都是两片PCB板子组成的，但是用料完全不同。
▼ 对比。

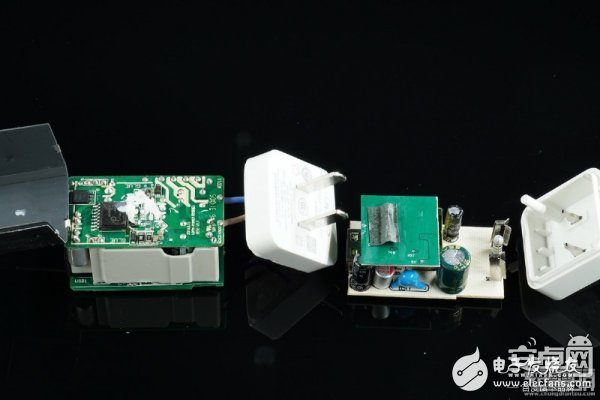

▼ 侧面对比。
▼ 另外一面。

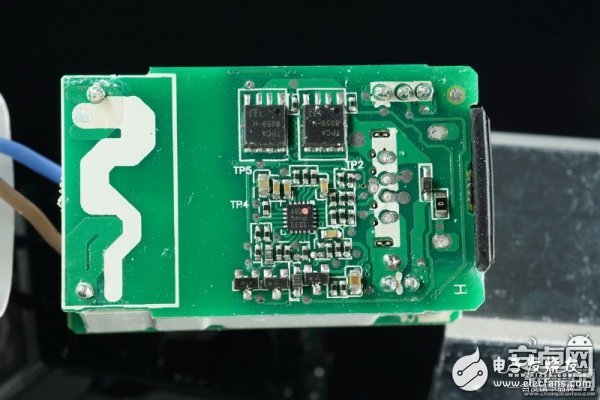

▼ 次级PCB。
▼ 侧面。

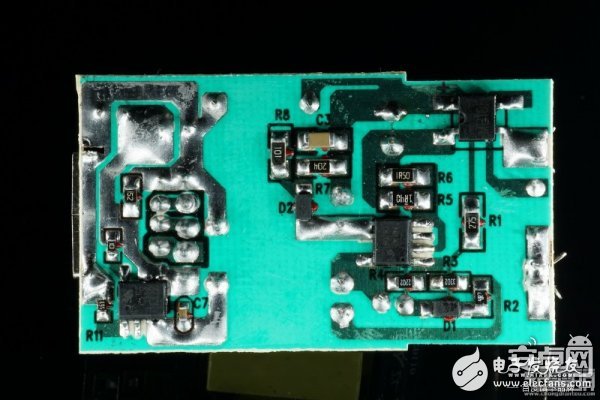

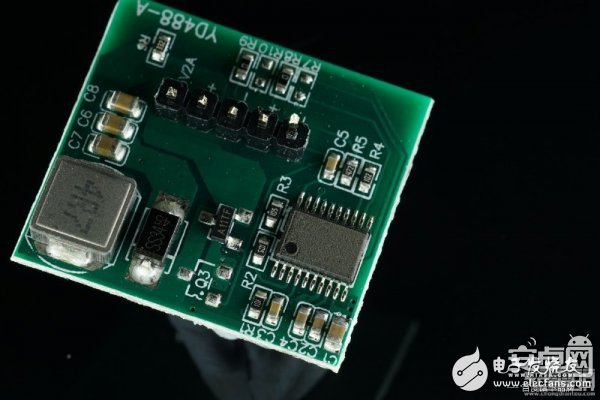

▼ 山寨AK779的PCB版做工很粗糙。

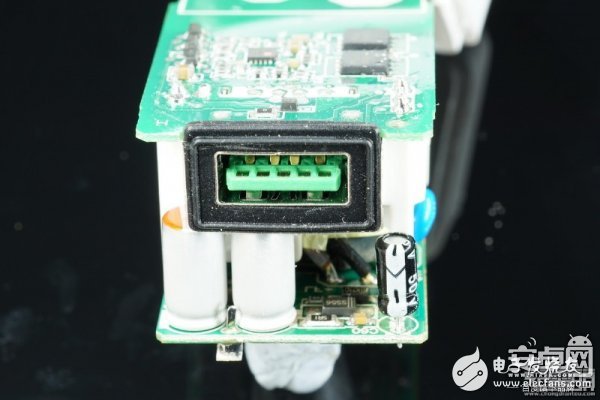

▼ 原装的座子，两个部分组成的接触片。
▼ 原装保护胶壳。
▼ 原装拆解部分。
▼ 左下角的液态电容正负极引脚外露，当内部掉锡时，具有短路风险。而高压和低压电路之间也没有塑料屏蔽罩隔离，给漏电埋下了安全隐患。

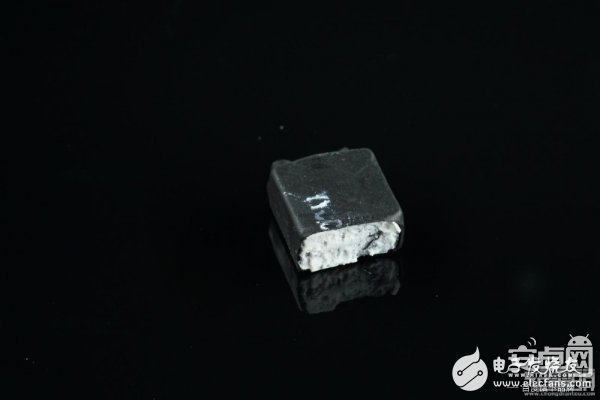

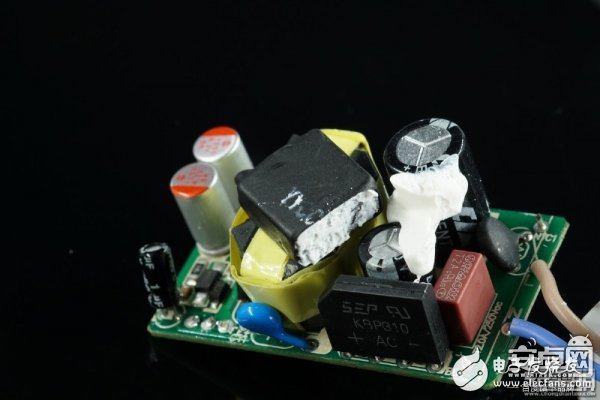

▼ 发现一个热缩管包住的物体，用导热胶硅脂黏住的。

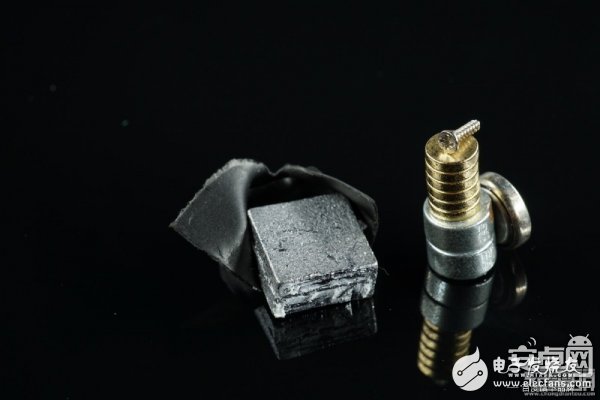

▼ 拆开，不能磁吸，刮了一下感觉是锡块。

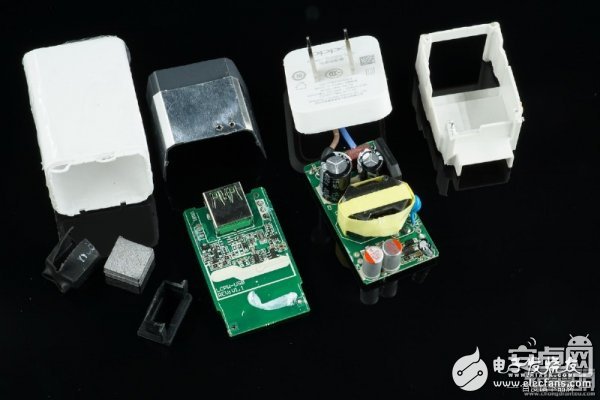

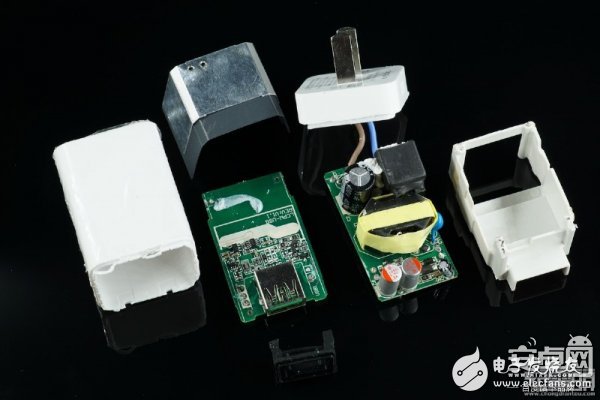

▼ OPPO原装AK779充电器全部拆解，USB位置用了一个硅胶。
▼ 另外一面。

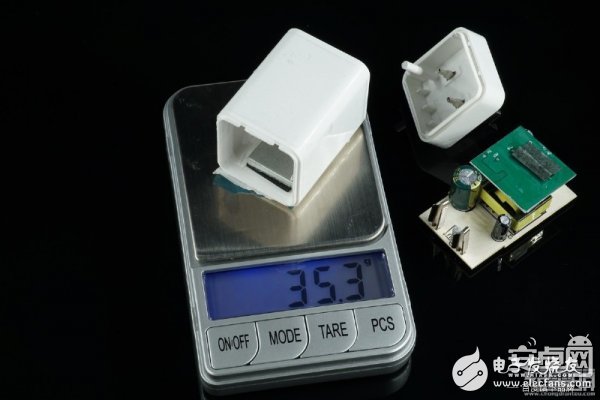

▼ OPPO山寨AK779充电器重量63g，配重铁块连外壳就有35g。
▼ 两片就这样和在一起。
▼ 剪开连接针。
▼ 山寨AK779居然是diadlog的同步整流方案。
▼有一个打磨的芯片。

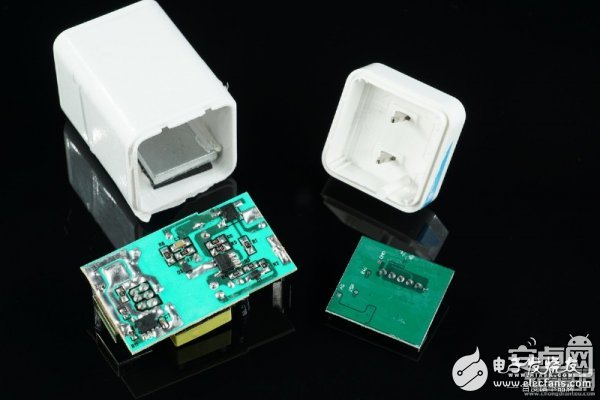

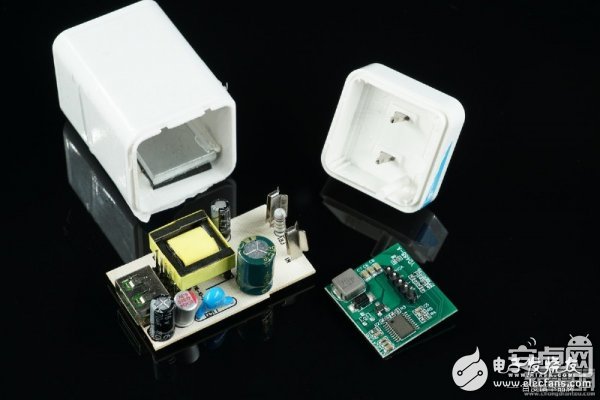

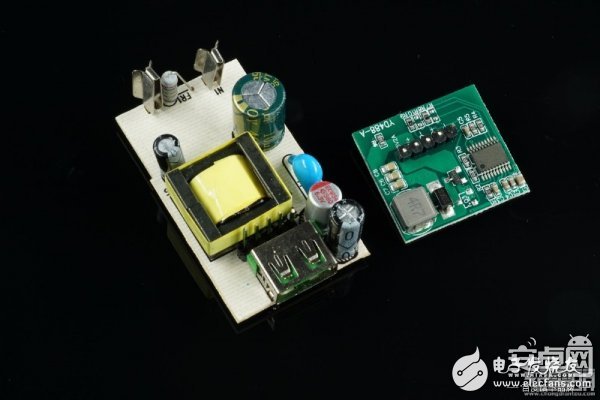

▼OPPO山寨AK779充电器电源全部拆解：

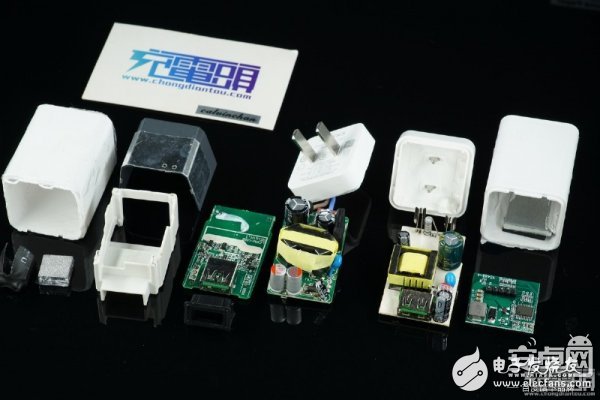

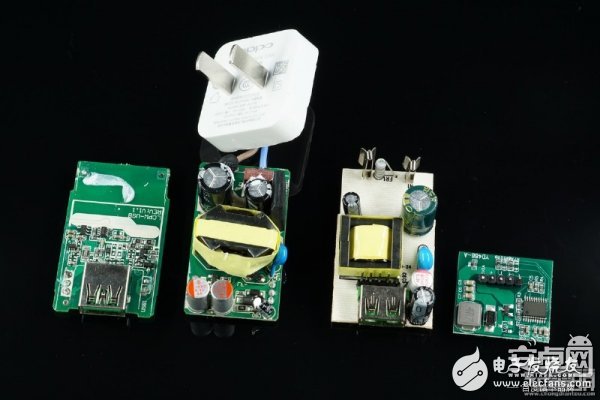

▼两款电源拆完对比，左边原装，右边山寨。

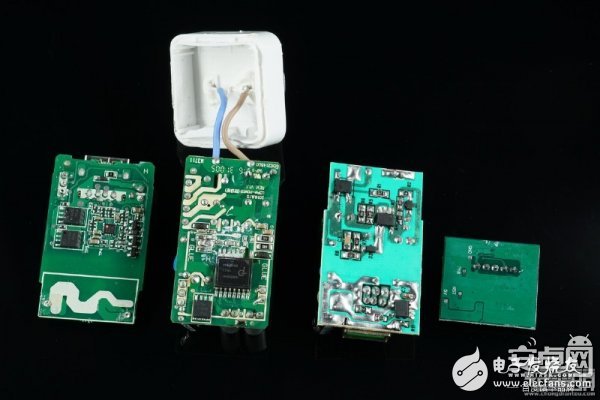

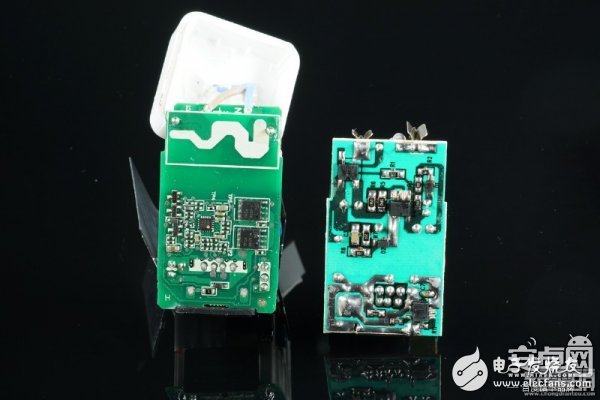

▼PCB对比。

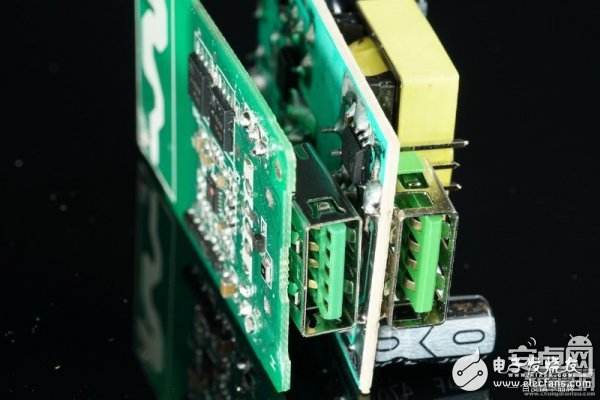

▼座子座子也是不同的，原装是特殊的两排接触点，山寨是一排。
拆解总结：除了从上面的外观、内部用料两方面来判断真假以外，假冒的OPPO AK779充电器无法触发闪充，在给支持VOOC的OPPO手机充电时出现了闪充图标，但是速度却没有上来；而通过USB接口弹片的识别，也能从外观察觉真伪，这大概是最简单的判断方法了。如果自己没有十足的分辨能力，建议去OPPO的直营店、代理商或者官方线上商城购买，山寨的OPPO VOOC闪充充电器做工和用料都很糟糕，甚至出现安全隐患，珍爱生命远离山寨。
-
