拆机看乾坤 原来台电T10主板大面积覆盖散热片

上一回我们看了《拆机看乾坤发现台电匠心T10内在美》上部，今天来介绍(下)部。这次回归重点，看拆机图可知T10的主板被大面积的散热片覆盖。

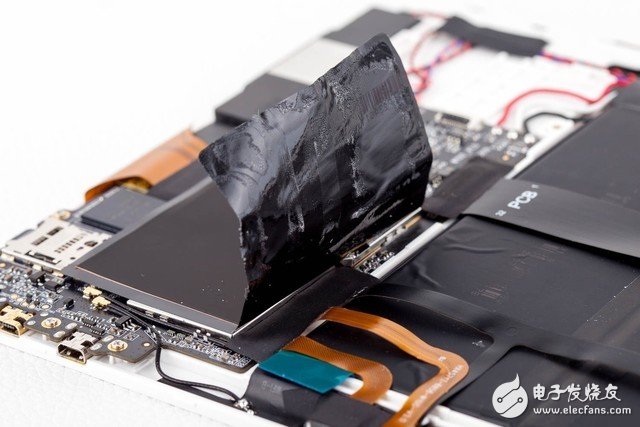

该散热片最内侧是胶合面，除了散热还有固定部分排线的作用，因此移除时需要注意保护好排线，以免扯断排线。

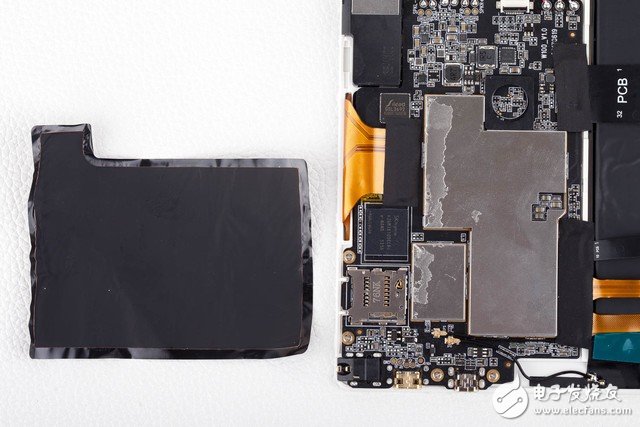

散热片下有两个屏蔽罩。

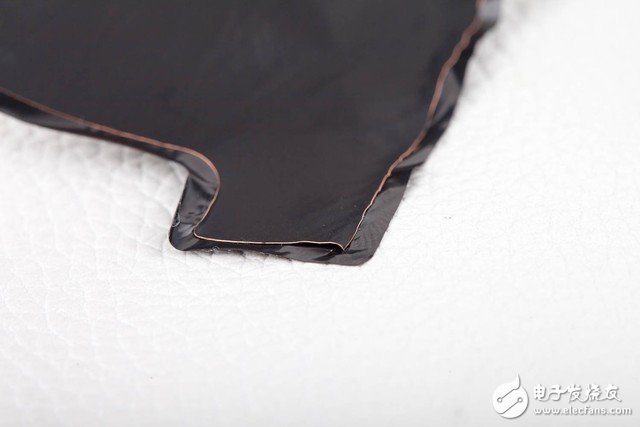

该散热片目测拥有三层结构，除了底层胶合层外，中间可见铜质金属层，是主要的导热材质;铜质金属上还涂有黑色石墨涂层，加大散热面积。

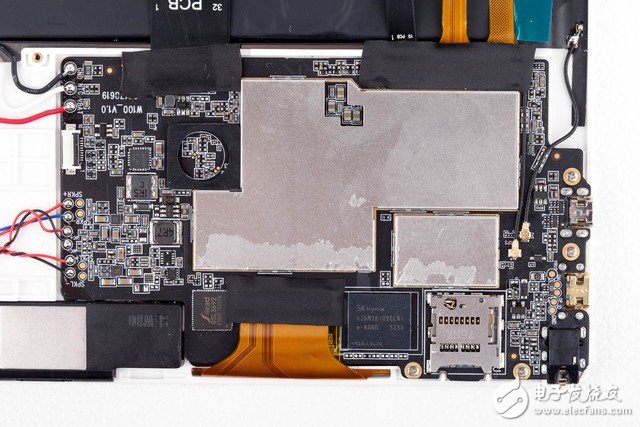

T10主板全貌

T10的两个金属屏蔽罩都能移除，其中大屏蔽罩内是CPU+内存+电源管理芯片，屏蔽罩内对应芯片位置还配有导热硅胶片进行传热;小屏蔽罩内则是五合一通信芯片。

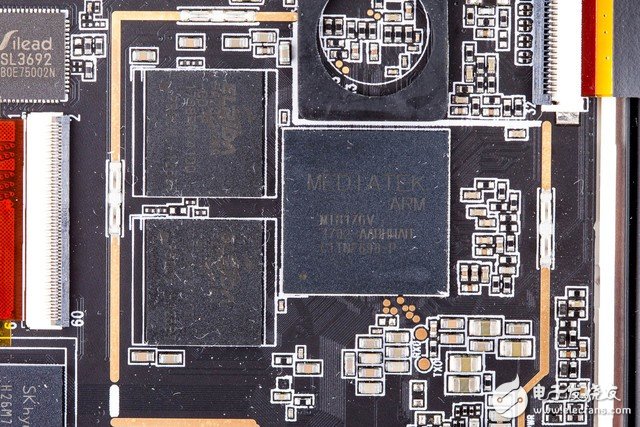

台电T10平板的核心：来自联发科的MT8176六核处理器，其拥有2个2.1GHz的A72核心和4个1.7GHz的A53核心，并且集成了GX6250图形处理器。处理器旁边则是两片共4GB的LPDDR3内存。

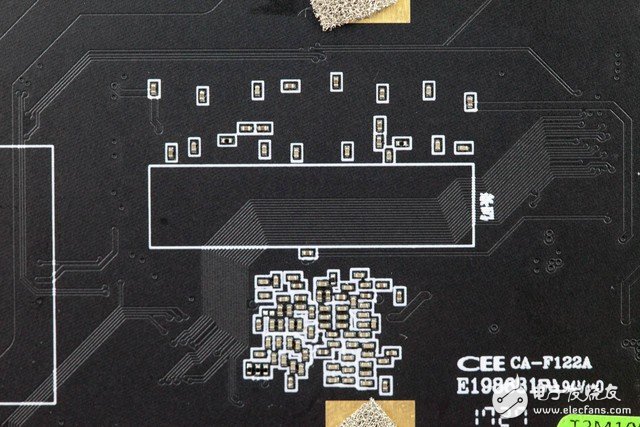

在主板背面，CPU和内存芯片背后，T10增加了多组电容，为CPU和内存提供更稳定的供电，保证高负荷状态时平板的稳定性。

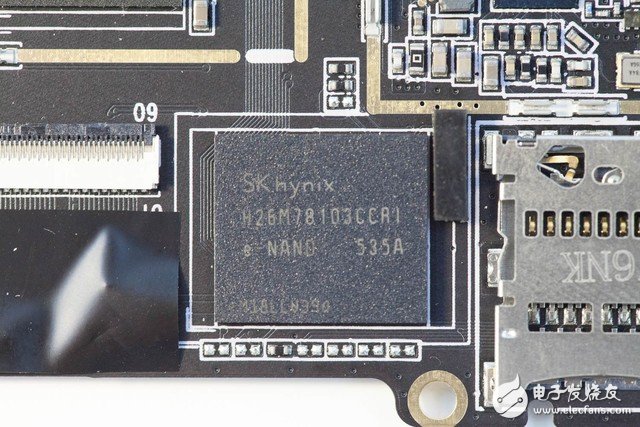

来自海力士64GB存储芯片。

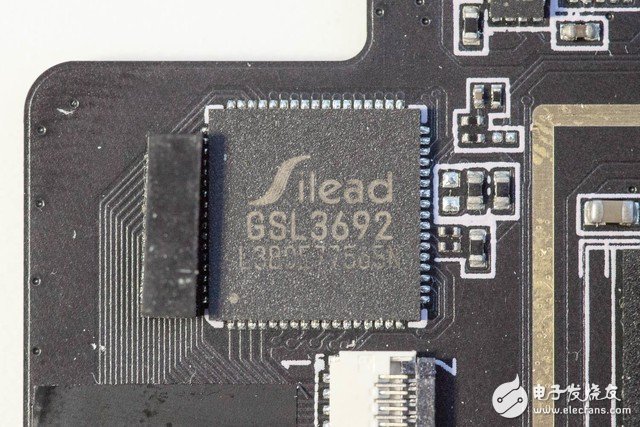

GSL3692触控芯片，提供10点触控。

联发科MT6630QP五合一芯片，同时集成了双频Wi-Fi802.11b/g/n/ac、Wi-FiDirect/Miracast无线显示、蓝牙4.1、GPS/北斗/GLONASS三频卫星定位、FM射频五大功能于一身(T10出厂没有提供FM功能，不知道安装第三方app能否支持)。

MT6391A电源管理芯片，配合MT6630QP能够实现对PumpExpress快速充电威廉希尔官方网站 的支持。台电T10标配的充电器就是采用MTKPumpExpress标准，可以实现最高9V/2.5A的快充。

主板的其它细节：

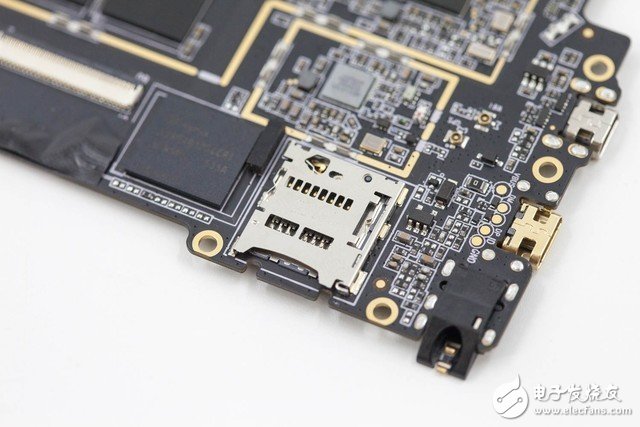

TF卡卡槽

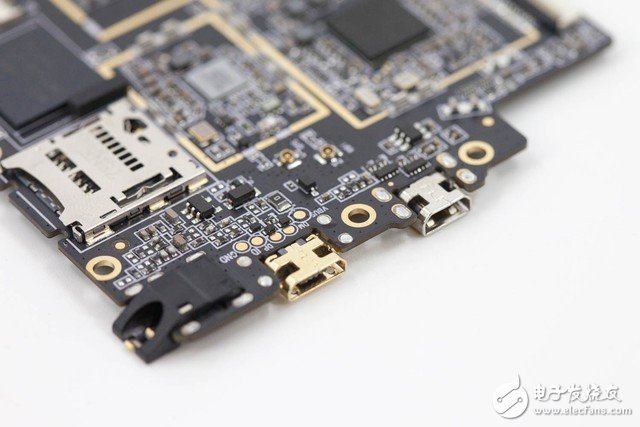

四段式的耳麦接口，配合机身设计采用了斜口。

最常使用的Micro-USB接口采用了镀金设计，更加耐用。

左侧的是800万像素的后置摄像头，体积更大是因为拥有AF自动对焦模组;右侧则是前置的1300万像素三星摄像头，可见镜头通光孔径更大，官方宣传为F2.0光圈、并且拥有82.8°超广视角。

光线传感器和电源按键等采用同一组排线与主板相连。由于电池采用的是焊接设计，因此没有对电池进行进一步的拆解。
