vivo X9s拆解:重防水 拆解还原难度不大

电子工程师 来源:网络整理 作者:佚名 2018-01-26 20:49 次阅读

在看似不变的形态中,vivoX9s内置了骁龙653处理器、更大容量的电池,至于看不到的升级,我们不妨通过拆解一探究竟。

本文引用地址:

配置简述:vivoX9s搭载5.5英寸全高清屏幕,处理器从骁龙625升级为骁龙652,CPU/GPU性能得到增强,辅以4GBRAM+64GBROM,电池容量也从3050mAh增大至3320mAh。

X9s系列主打2000万柔光双摄,前置2000万像素主摄像头+500万像素景深摄像头,加入全局柔光灯,延伸了补光的应用场景;后置相机为1600万像素,支持PDAF相位对焦。

vivo X9s拆解:防水性佳 拆解还原难度不大

详细拆解部分

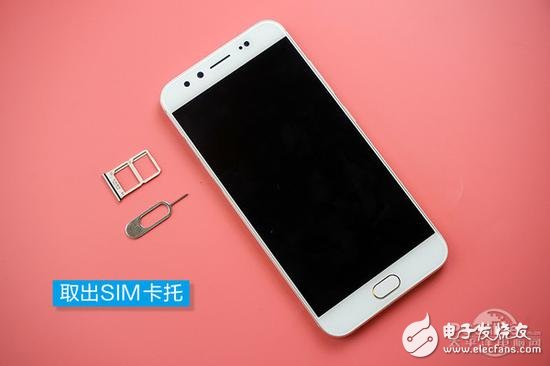

下面开始我们的拆解,照例先关机并把SIM卡托取出。SIM卡托部分拥有一圈橡胶,主要用于生活防水。vivoX9s可插入两张NanoSIM卡,支持三大运营商4G+网络

vivo X9s拆解:防水性佳 拆解还原难度不大

vivoX9s采用全金属机身设计,厚度仅有6.99mm。侧面的折面处理,让产品视觉上显得更薄、更有立体感。底部用两颗六角螺丝固定中框,其他部分采用了卡扣连接。

vivo X9s拆解:防水性佳 拆解还原难度不大

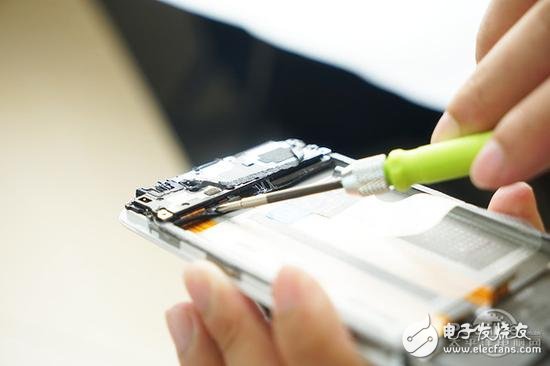

笔者又是费劲九牛二虎之力才成功分离金属后壳与中框,几乎没有装配公差。相比于背面玻璃贴合的手机,vivoX9s有全金属包裹。

vivo X9s拆解:防水性佳 拆解还原难度不大

金属后壳内侧覆盖导热石墨层,与中框之间没有排线连接,仔细一看在结合处还有一层3M密封胶,日常使用时可以防止水分渗入。

vivo X9s拆解:防水性佳 拆解还原难度不大

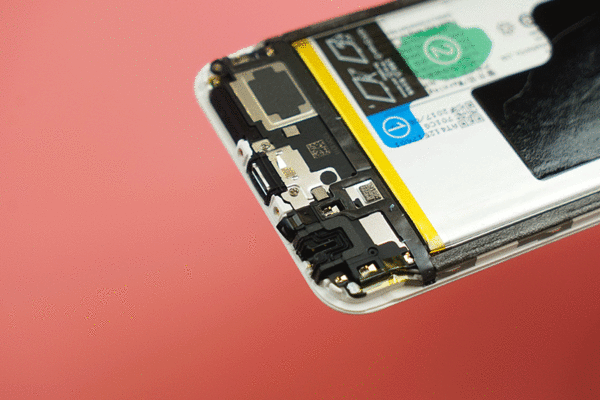

电池、尾插小板的外围也有一圈泡棉包裹。在3M密封胶、泡棉等防线的重重守护下,vivoX9s足以应对一般强度的泼溅水。当然这也意味着用料、维修难度的增加。

vivo X9s拆解:防水性佳 拆解还原难度不大

值得一提的是,vivoX9s底部的Type-C口、耳机口都有橡胶环填充间隙,能在一定程度上避免经常拔插导致松动,增强耐久性。

vivo X9s拆解:防水性佳 拆解还原难度不大

接下来拆解主板部分,电池、主板表面覆盖了大片石墨导热层,撕开后便能看到排线金属挡板。把固定主板的所有螺丝拧下,断开电源、屏幕等排线,以及两条射频同轴线。

vivo X9s拆解:防水性佳 拆解还原难度不大

vivo X9s拆解:防水性佳 拆解还原难度不大

布局上采用“主板+电池+副版”的常规布局,主板分布有骁龙653芯片、4GBRAM+64GBROM、音频解码、电源管理、包络跟踪器等组成部分,屏蔽罩表面有导热铜箔,加速散热。

vivoX9s采用焊接式单层屏蔽罩,有利于减小堆叠厚度,无法再进一步拆解。

vivo X9s拆解:防水性佳 拆解还原难度不大

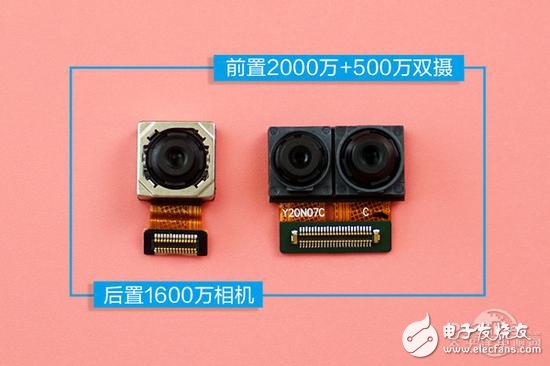

手机使用前置双摄方案,2000万像素+500万像素的双摄组合,可实现F/0.95-F/16的等效光圈。

后置相机为1600万像素、1/2.8英寸感光元件,支持PDAF相位对焦威廉希尔官方网站 。

vivo X9s拆解:防水性佳 拆解还原难度不大

然后我们开始拆电池,X9s的电池和时下诸多手机的设计没有太大分别,采用不干胶粘在中框上,根据提示稍用力就可以将电池提起。

vivo X9s拆解:防水性佳 拆解还原难度不大

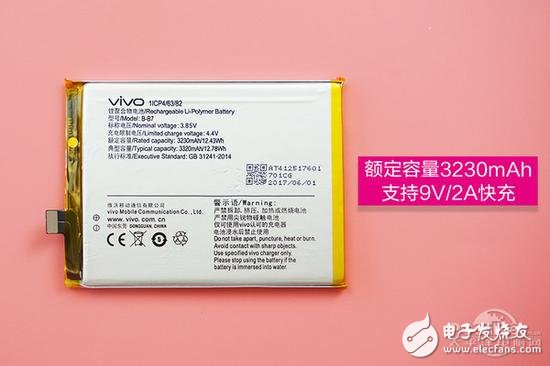

电池方面,vivoX9s的电池容量由vivoX9的3000mAh增加至了3320mAh,同时机身尺寸基本保持一致。另外,X9s还支持24W的快充。

vivo X9s拆解:防水性佳 拆解还原难度不大

紧接着我们开始拆尾插小板,尾插小板上覆盖了不少的泡棉用来填充空隙,使机身不易松动,也起到一定的防尘防水作用。

vivo X9s拆解:防水性佳 拆解还原难度不大

电池和尾插小板之间的3M密封胶,在机子不小心进水的时候有效保护电池。

vivo X9s拆解:防水性佳 拆解还原难度不大

除了容易看见的几颗螺丝之外,尾插小板上在泡棉下还隐藏了三颗螺丝。

vivo X9s拆解:防水性佳 拆解还原难度不大

拧掉所有螺丝之后,就可以把扬声器模块轻松拆下来了。

vivo X9s拆解:防水性佳 拆解还原难度不大

依次卸下指纹、触摸屏和尾插小板的排插,然后把耳机模块拆下来。

vivo X9s拆解:防水性佳 拆解还原难度不大

现在某些智能手机放弃3.5mm耳机接口也不是没有道理的,毕竟其占据了不少的内部空间。放弃它之后,可以增加电池容量或者放入其他新功能。

vivo X9s拆解:防水性佳 拆解还原难度不大

vivoX9s拆解总结

除了分离后壳与中框稍有波折之外,vivoX9s的整体拆解难度并不大,只需一点点耐心即可。

做工与用料方面,vivoX9s还是比较扎实的,金属后壳、电池仓、副板及SIM卡槽边缘均应用了大量的防水泡棉,金属后壳及主板表面还覆盖大面积石墨导热层,利于控热。

vivo X9s拆解:防水性佳 拆解还原难度不大
