2999元!OPPO R11拆解:居然具备生活防水?(组图)

电子工程师 来源:网络整理 作者:佚名 2018-01-26 20:10 次阅读

原标题:2999元!OPPO R11拆解:居然具备生活防水?(组图)

OPPO R11是OPPO在今年6月10日发布的一款智能手机,根据官方公布的数据,R11线上销售40分钟就突破了R9s全天的销量数据,无愧于人气神机的称号。

配置方面,OPPO R11采用了5.5英寸AMOLED 1080P显示屏,搭载骁龙660处理器,内置4GB RAM+64GB ROM,前置2000万像素摄像头,后置1600万+2000万像素双摄像头,电池容量为3000mAh。

相比R9s,OPPO R11除了配置上的升级外,还是首款配备双摄像头的OPPO手机,也是首款搭载骁龙660的手机。

2999元!OPPO R11拆解:居然具备生活防水?(组图)

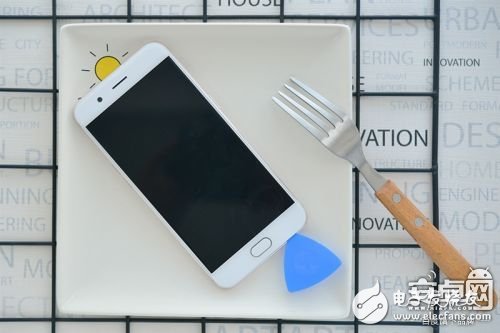

这样一款集人气与配置于一身的手机内部究竟是什么样呢?今天

IT168带来了该机的拆解教程,让我们一起来看看它的内部究竟是什么样的。

2999元!OPPO R11拆解:居然具备生活防水?(组图)

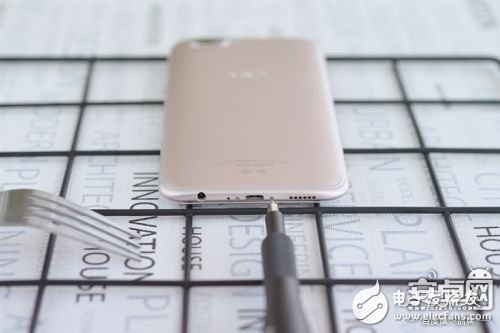

↑↑↑拆机之前,我们首先要

卸掉手机底部的两颗小螺丝,同时还要拿掉SIM卡槽。

2999元!OPPO R11拆解:居然具备生活防水?(组图)


↑↑↑和多数采用金属机身的手机一样,OPPO R11同样需要掀开前面板才能看到内部空间。

前面板与金属中框的结合比较紧密, 需要弹片伸进内部空间,同时用吸盘吸住屏幕,二者一拉一撬才能分解开。

2999元!OPPO R11拆解:居然具备生活防水?(组图)


↑↑↑拆开之后就能看到

后壳是一体式的,中框内部边缘均有一层胶,除了用于黏住屏幕外还能抵御液体进入,有效保护内部元件不被腐蚀。

2999元!OPPO R11拆解:居然具备生活防水?(组图)


↑↑↑OPPO R11的卡扣是金属中框延伸出来的,硬度高结合更紧密。虽然官方并未宣传防水这一功能,但R11应对生活泼溅是完全没有问题的。

2999元!OPPO R11拆解:居然具备生活防水?(组图)


↑↑↑OPPO R11内部也是三段式设计, 主板在上,副板在下,电池占据了绝大多数空间,三者非常紧凑。

2999元!OPPO R11拆解:居然具备生活防水?(组图)


↑↑↑排线都在主板下方,而且还专门配上了金属加固条,用螺丝压紧避免排线出现松动。这样设计不仅可靠,而且还降低了维修难度。

2999元!OPPO R11拆解:居然具备生活防水?(组图)

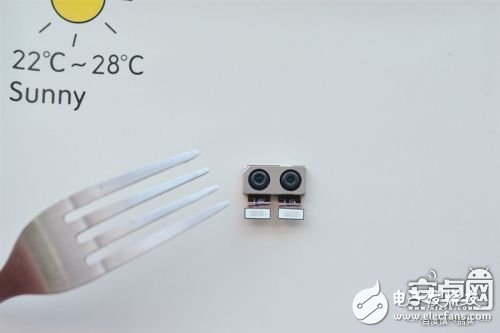

↑↑↑拆主板之前,首先要拆下它的双摄像头模组。虽然两颗摄像头可以单独工作,但是其中一个如果坏了,那就得全部更换。

2999元!OPPO R11拆解:居然具备生活防水?(组图)

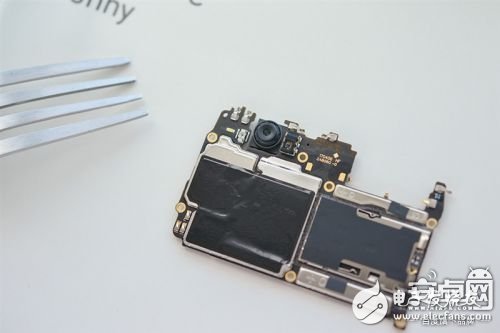

↑↑↑主板的金属屏蔽罩上都附有石墨导热片

2999元!OPPO R11拆解:居然具备生活防水?(组图)


↑↑↑所有的元件均覆盖了金属屏蔽罩,屏蔽罩为卡扣设计,可以单独拆卸。

2999元!OPPO R11拆解:居然具备生活防水?(组图)


↑↑↑OPPO R11的主板布局确实考究,背面主要是核心元件,骁龙660处理器、三星的内存、闪存等等,其中内存和闪存采用eMCP封装在了一起,可以减小机身厚度。

2999元!OPPO R11拆解:居然具备生活防水?(组图)

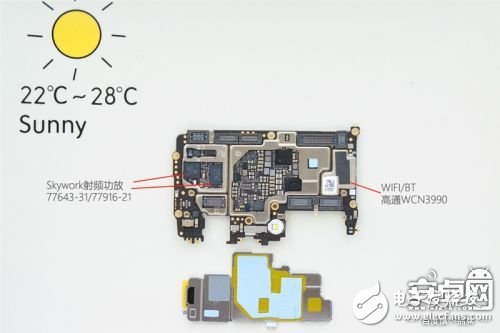

↑↑↑主板的正面是射频功放,细心的小伙伴或许注意到了, 拆下来的金属屏蔽罩上都有硅胶片,让热量通过金属屏蔽罩更快传导出去。

2999元!OPPO R11拆解:居然具备生活防水?(组图)


↑↑↑OPPO R11机身正面并没有看到光线传感器的身影,那是因为它采用了隐藏式设计。

从内部可以看到,摄像头开孔是透明的, 但其它孔都用了特殊的涂层处理,使得从外面看并不明显,这也是该机的巧妙所在。

2999元!OPPO R11拆解:居然具备生活防水?(组图)

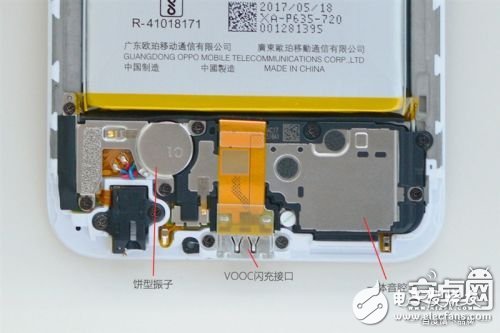

↑↑↑副板上有振子、VOOC闪充接口和一体音腔。

2999元!OPPO R11拆解:居然具备生活防水?(组图)


总结:

OPPO的做工还是一如继往的优秀,在做工和用料上都体现了大厂该有的风范。

其内部结构紧凑有序,在如此轻薄的机身下还塞入了3000mAh的电池。而且更重要的是,OPPO还对机身做了防水设计,有了这项功能,即便是日常使用中不小心溅到了水也不必担心它会损坏,以上这些都是OPPO工业设计的有力证明。
