本周早些时候,苹果的 10.5 英寸 iPad Pro 正式开售。不管是买了新产品的朋友还是仍在观望的朋友,应该都很想知道这个新产品里面到底是什么样。今天就让我们跟着 iFixit 的拆解来了解吧。
-全层压 10.5 英寸氧化物 TFT True Tone LED 背光显示屏,分辨率 2224 × 1668(264ppi),整合 ProMotion 威廉希尔官方网站
-第四代 64 位 A10X 处理器,M10 协处理器
-1200 万像素 OIS 后置摄像头,支持 30fps 4K 视频录制,前置 700 万像素 FaceTime 摄像头,支持 1080p 视频录制
-自动平衡、四个扬声器音频输出
-Touch ID、2 个麦克风、环境光传感器、加速计、气压计、3 轴陀螺仪
-双频 802.11a/b/g/n/ac MIMO Wi-Fi 和 Bluetooth 4.2
-容量版本有 64GB、256GB 和 512 GB
-颜色版本包括金色、银色、深空灰色以及玫瑰色
全新的硬件规格、全新的屏幕尺寸,10.5英寸iPad Pro也迎来了全新的型号 A1701。都说 10.5 英寸 iPad Pro 比 9.7 英寸 iPad Pro 稍微大一点。那“大一点”到底是大多少呢?
去年 9.7 英寸 iPad 的机身尺寸是 9.4" x 6.6",新的 10.5 英寸 iPad Pro 则是 9.8" x 6.8",两者机身厚度都是 0.24"。总的来说就是,并没有大出多少。
这也就意味着机身边框大大地缩减了。所以用惯iPad的用户可能会发现,新 iPad Pro 握在手中真不会觉得它变得更大了,只是看起来更大而已。
其他方面的变化还包括:麦克风小圆洞位置变化,从后置摄像头旁边换到了前置摄像头旁边。
和以前的 iPad 一样,还是使用了大量强力粘合胶,只是因为机身边框变得更窄了,所以在显示屏和层压玻璃之间塞入东西变得更容易了。如果你是一个拆解设备的老手,各种工具都备齐了的话,那么要打开这台 iPad Pro 还是不难的。
以前的拆解经验让 iFxit 在分离屏幕和机身时显的比较小心翼翼,因为一个不小心就很有可能会切断显示屏的缆线。不过出乎意料的是,这款iPad Pro的显示屏缆线这回走线不那么随意了,苹果把线放到了中间,被割断的可能性很小。
iFixit 表示以前只见到过一次 iPad 内部是这样部署的,或许苹果终于决定都采用这种更为对称的设计,让 Pro 产品线的内部设计变得更加统一。
现在苹果更习惯用飞利浦螺丝钉来固定屏幕缆线,不像在 iPhone 7 和 7 Plus 中使用三点螺丝钉。
苹果把屏幕缆线连接到 Lightning 接口附近,而不是放在正中间,在种位置上修理时还是会比较简便一点。

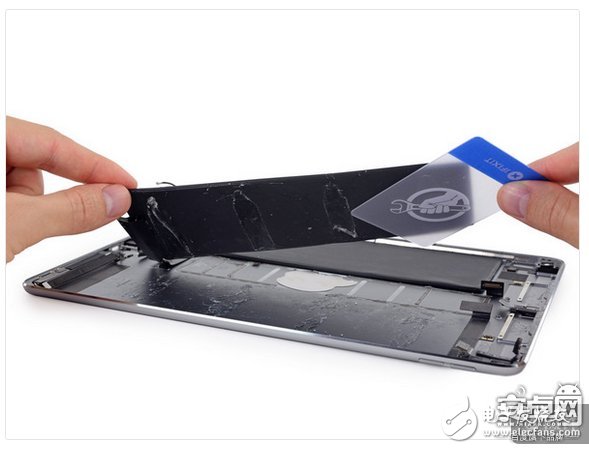

接下来还是得把被强力胶水黏住的逻辑板拿出来。希望有电池拉带,这样比较方便取出电池。

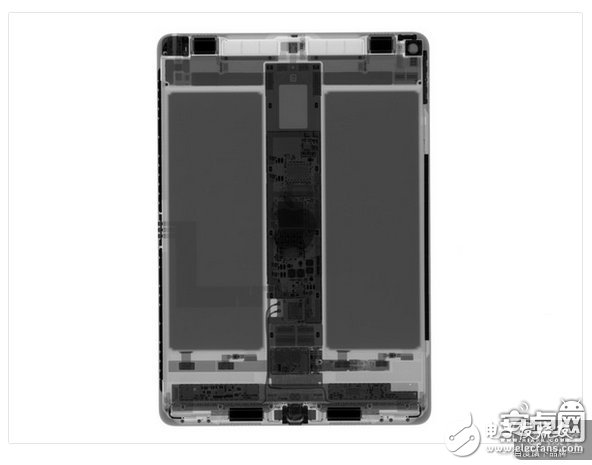

看看 X 光下的 iPad Pro 机身内部是这个样子的,图片来自 Creative Electron。

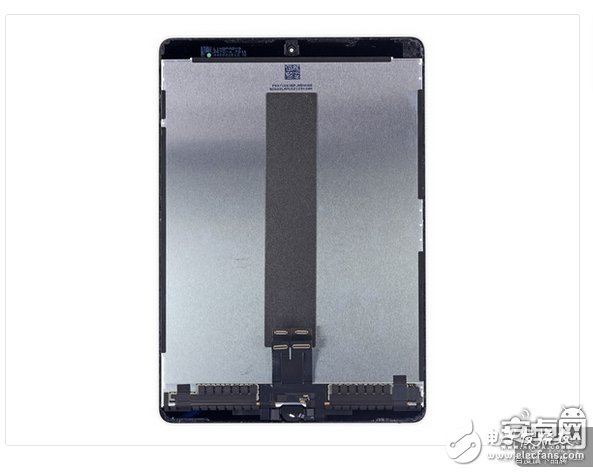

裸眼之下显示屏和前几代的并没有什么区别。它的分辨率是 264ppi。120Hz 的刷新率也是很了不起的。这大概也是它需要四条连接线的原因吧,以前的iPad只需要两条连接线。
更薄的边框、True Tone 威廉希尔官方网站 也让这个屏幕显得与众不同。我们在这个屏幕上看到了:
-红色:Intersil 248828 R703CM
-橙色:Parade Technologies DP825 时序控制器(应该是前几代 iPad Pro 的升级版)
-黄色:Texas Instruments TPS565158

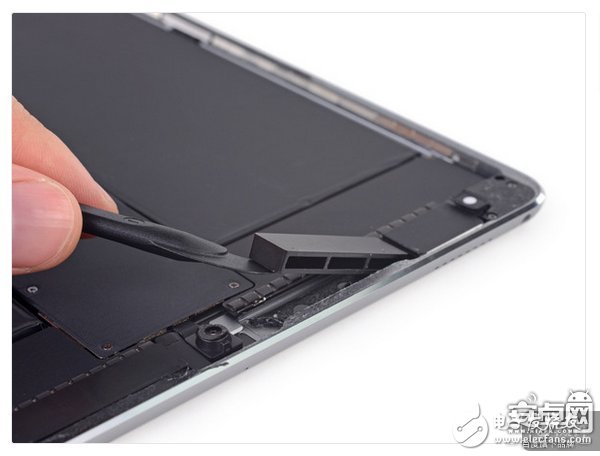

本次拆解是 Wi-Fi 版 10.5 英寸 iPad Pro,这个机型上有几个奇奇怪怪的塑料块。在蜂窝版 iPad 上,这几个塑料块所在的位置应该就是 LTE 天线的位置。
更奇怪的是,在 Wi-Fi 12.9 英寸 iPad Pro 上并没有类似的塑料块出现。所以只能猜测或许这几个塑料块是给屏幕总成提供支持,以前的 iPad 上是直接空着这个位置。

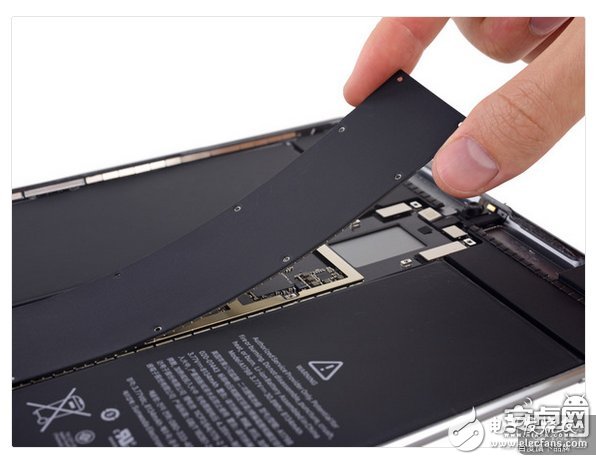

把逻辑板上那块大大的屏蔽板拿走之后,我们可以看到机身里更多东西。
拆解到这一步,iFixit 才发现在这个本来就不怎么厚的设备里,他们还没发现任何内部缆线。苹果把缆线都藏到哪里去了。
3.5mm 耳机接口和扬声器驱动器还在原来的位置上,可是它们的带状缆线并不像 12.9 英寸版本的那样出现在扬声器上。苹果把这些带状缆线埋到了很深的地方,在扬声器和后壳之间。
把一条填充导电胶带拿出来之后总算是看到螺丝钉了。以前拆解 Pro 时,扬声器的拆解难度很高。
可惜用了螺丝钉之后,苹果还用了强力胶水,一番撕扯才把扬声器拆出来了。
拆到这一步可以确定的是,苹果把所有连接缆线都隐藏在扬声器下。
至少这次能够完整地把扬声器拆出来了,驱动器也连着出来了——和 12.9 英寸版本的不同,毁坏性没有那么高。不过带状缆线还是被黏在了机身后壳上。

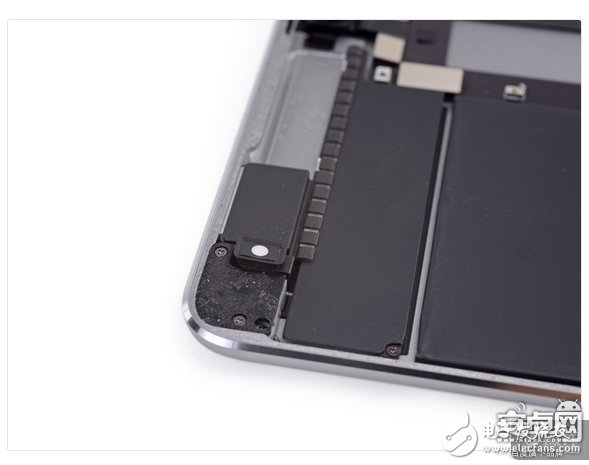

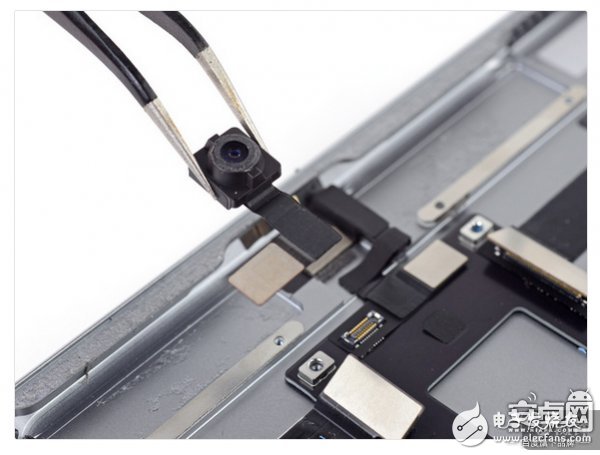

在另一边和扬声器胶水一场“斗争”之后竟意外地看到了后置摄像头和光线传感器。光线传感器上覆盖着绿/白透明滤镜,这应该是 True Tone 相关。

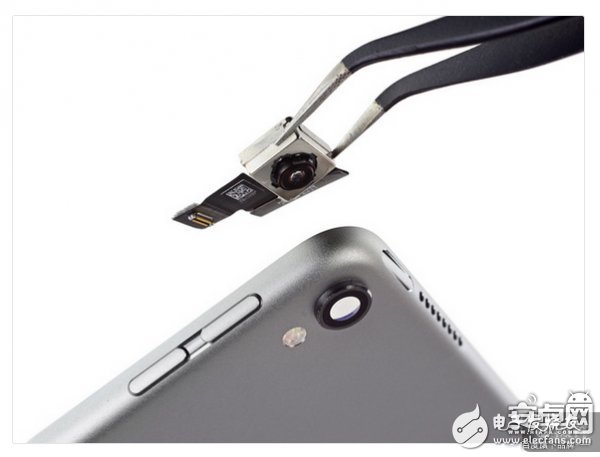

10.5 英寸 iPad Pro 的摄像头和 iPhone 7 上的一样强大。1200 万像素 OIS 后置摄像头,支持 30fps 4K 视频录制,也支持光学成像稳定。2015 年 iPad Pro 上还有着可以拍摄 1080p 视频的 800 万像素摄像头。
前置摄像头也不弱,有 700 万像素,可以录制 1080p 视频。

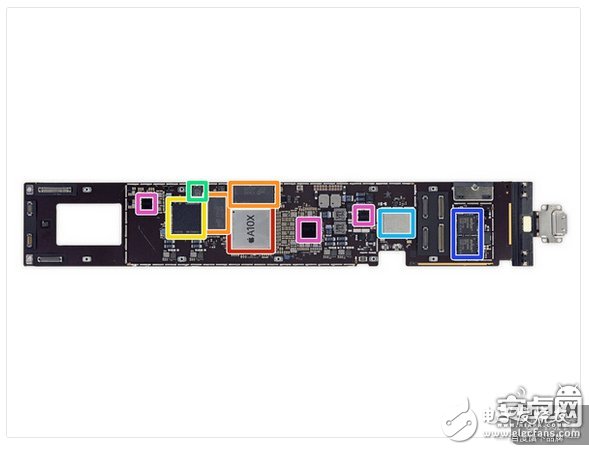

下列芯片让这款 10.5 英寸 iPad Pro 尤为强劲:
-红色:Apple APL1071A10X Fusion 芯片,64 位架构,整合 M10 协处理器
-橙色:Micron MT53B256M64D2PX-062 1600 MHz 2 GB LPDDR4 (2 块芯片,所以是 4GB RAM)
-黄色:Toshiba THGBX669D4LLDXG 64 GB NAND闪存
-绿色:NXP 67V04 NFC 控制器(和 iPad 5、iPhone 7、Apple Watch Series 2 上的一样)
-青色:Murata/Apple 339S00249 无线模块
-蓝色:2个Broadcom BCM15900B0 触控屏控制器
-紫色:Apple 343S00118-A0、343S00120-A0和343S00121-A1

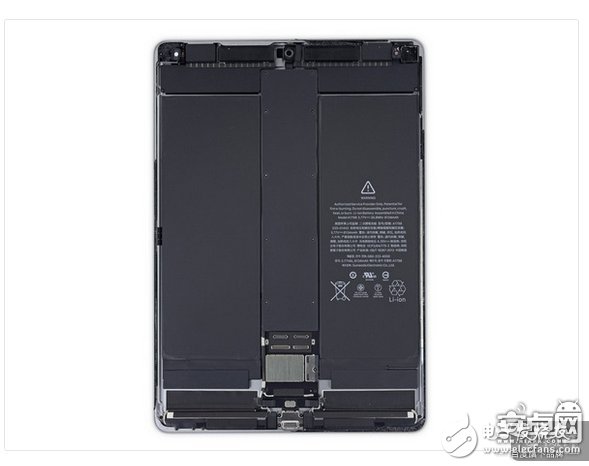

第一代 iPad Pro 使用拉带胶来固定电池,iFixit 认为这样的设计能让它成为首个真正可以回收的 iPad。
可是在 10.5 英寸 iPad Pro 上,苹果还是选用了大量的胶水来固定电池。

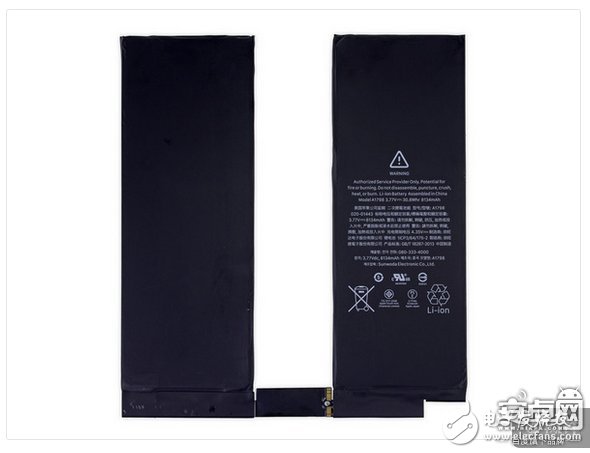

10.5 英寸 iPad Pro 配备的是 3.77 V, 8134 mAh, 30.8 Wh 电池,比 12.9 英寸版本的稍小,后者是 38.8 Wh,不过比 9.7 英寸版本的 27.91 Wh 要大。

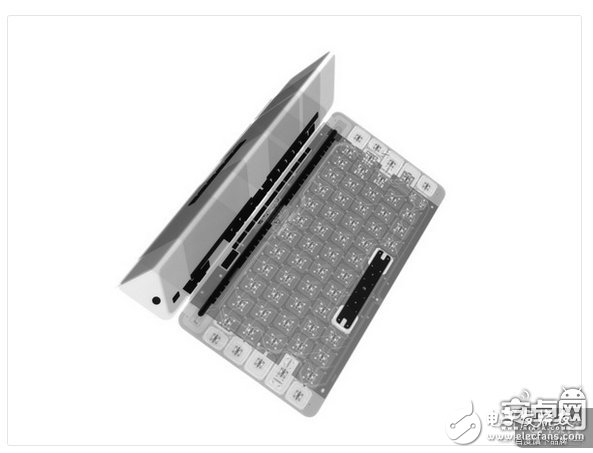

最后看看苹果给 iPad Pro 配的这个键盘。能看出来 Smart Connector 在哪个位置吗?在这个键盘里苹果用了很多磁条来固定。
总结:
-电池虽然没有被焊接到机身上,但是用了很多胶水来黏住——而且也不像 12.9 英寸版本上有拉带。
-Smart Connector 接口基本不可能更换——不过它这个位置没有其他移动的部件,所以坏掉的可能性也不大
-LCD 和前面板玻璃熔合在一起了,简化了打开机身的过程。
-可是前面板熔合意味着屏幕维修成本增高,打开机身时 LCD 损坏的可能性更高。
-胶水无处不在,修理难度随之加大。
-
