芯片级拆解大神Chipworks终于对三星的Galaxy S4出手了,虽然还没有完全拆解完毕,但我们也已经可以对它的内部有个大概了解了
【PChome电脑之家广州站IT数码行业新闻】芯片级拆解大神Chipworks终于对三星的Galaxy S4出手了,虽然还没有完全拆解完毕,但我们也已经可以对它的内部有个大概了解了,其中很多组件都采用了三星自家生产的组件。
拆解之前,Chipworks的专家还不忘先吐槽一下Galaxy S4的外观,跟S3差不了多少。他们手上的这部Galaxy S4是拉美版,不同地区之间的版本可能会有所不同。

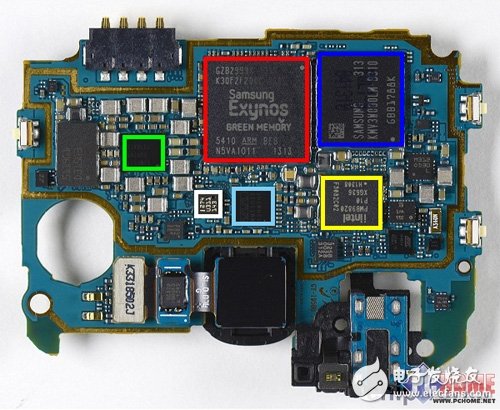

首先是主板正面,集成度相当高。可以看到三星自家的 N5VA101 Exynos Octa 5 八核处理器集成 K3QF2F200C-XGCE 2GB DRAM内存(红色),三星自家的KMV3W000LM-B310闪存(蓝色),三星 S2MPS11电源管理IC芯片(绿色),Wolfson WM5102e音频Codec芯片(青色),I274 U311压力传感器(白色)。

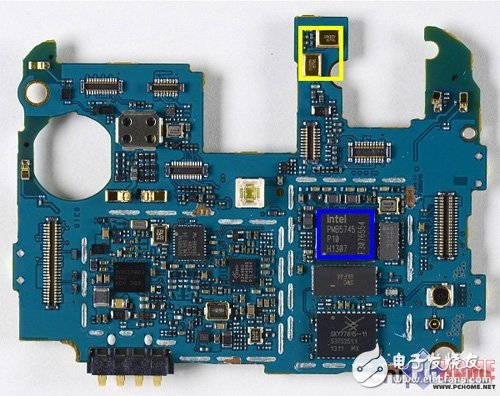

主板背面,可以看到,Intel PMB5745基带芯片(蓝色),Two Knowles S1039 麦克风(黄色),还有一些未明确用途的芯片。

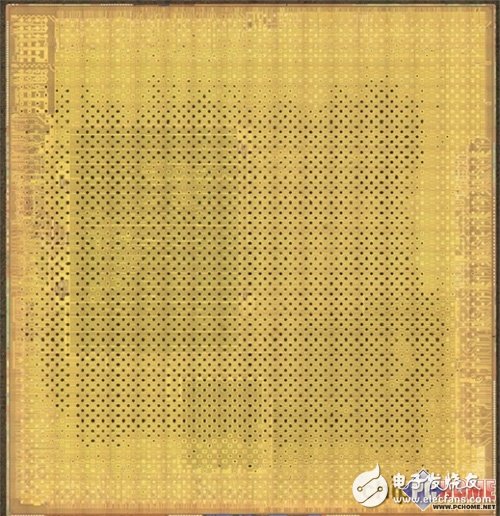

Exynos 5 Octa 5410,这颗处理器采用大小核心架构,包含了一颗主频1.2G的Cortex-A15架构四核处理器和一颗主频1.6G的Cortex-A7架构四核处理器(原文一说是1.8G和1.2G,而实际上三星官方公布的是1.2G和1.6G),采用三星28nm制程,支持双通道DDR2、 LPDDR2、 LPDDR3、 DDR3L内存,集成 533 MHz三核心PowerVR SGX544MP3 GPU,整合GPS模块,芯片封装大小为10.73mm x 11.28mm,似乎进一步的深入拆解分析还没完成。

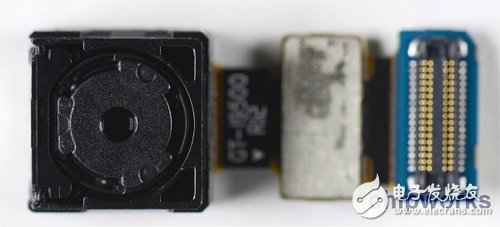

摄像头模块,主摄像头采用的是来自索尼的1300万像素IMX135堆栈式摄像头 ,而前置摄像则采用了三星自家200万像素的S5K6B2YX03摄像头。

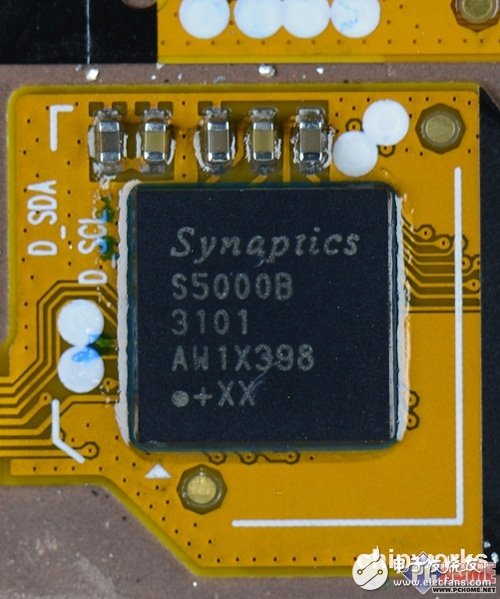

按Chipworks刨根到底的习惯,他们的拆解还有很大一部份没完成,有兴趣的读者可以留意一下我们后面的报道。(文字来源expreview)
