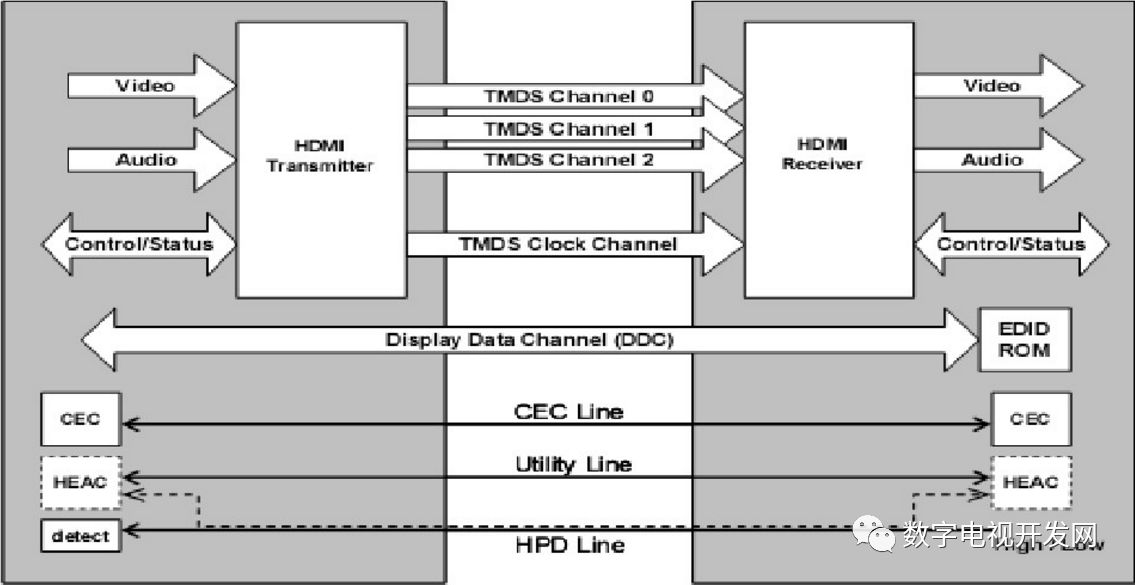

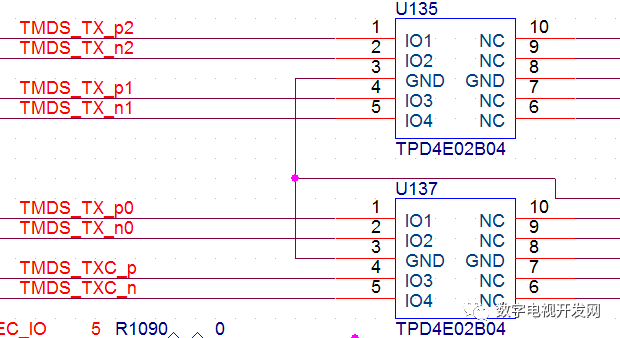

HDMI接口HDMI(High Definition Multimedia Interface)传输接口,可以实现数字音频、视屏格式的高清传输。目前已经支持高达4K,甚至8K分辨率的图像传输。HDMI视屏和音频信号传输通道采用了的TMDS(Time Minimized Differential Signal)最小化差分信号传输。是一种差分信号传输方式。

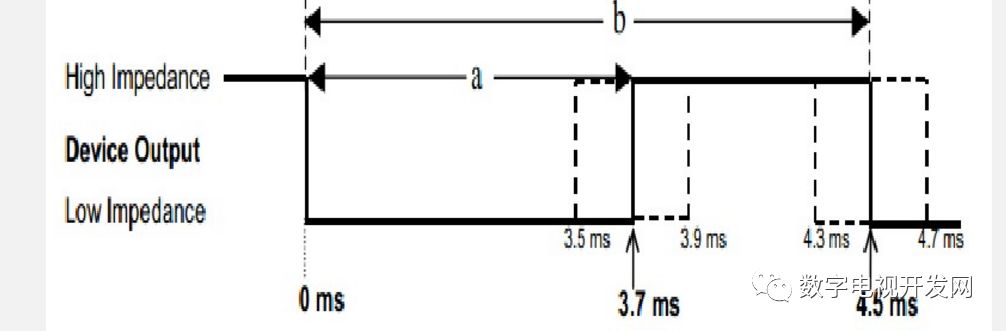

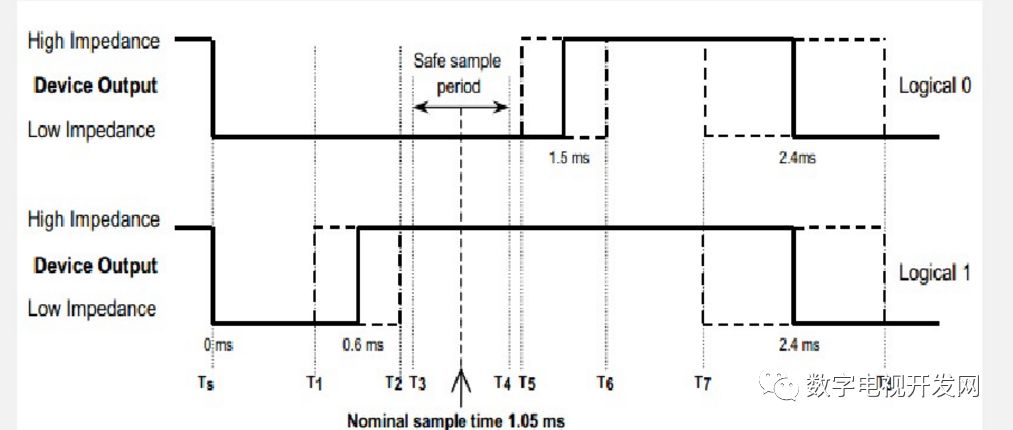

CEC信号详解CEC是一套完整的协议,电子设备可以借着CEC信号让使用者可控制HDMI接口上所连接的装置。如单键播放(One Touch Play),系统待机(System Standby)。 即是如果使用者将影碟放进蓝光播放器时,电视会由于CEC信号的通知而自动开机,然后视频通道亦会自动切换到播放器连接的通道上。而当使用者关掉电视时,CEC信号亦会通知HDMI相连接的装置一同进入待机。由于这样,所以就可以完全变成单一遥控器控制所有HDMI连接的装置。CEC是单总线协议,通过Phsical address Discovery Process机制来分配物理地址,DDC信号把物理地址传输到设备中。当一个带CEC功能的设备获取到一个物理地址的时候,他将进行以下处理:
1. 主动申请分配与设备类型相应的逻辑地址

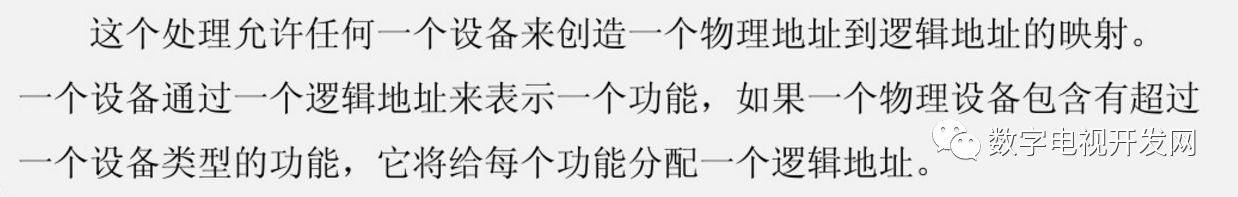

2. 通过广播的方式来报告物理地址和对应的逻辑地址,实现绑定。
-
