这次我们来拆解一个LED节能灯(面包灯),看看里面的结构和普通的节能灯有多大的区别。
60W LED节能灯(面包灯)
一、拆解准备
主要工具&材料准备1、LED节能灯 1个2、螺丝刀3、电烙铁等
二、拆解过程分享
首先拆开LED的透光灯罩,可以看到一块大面积的铝基板,上面有一个LED电路控制板,电源输入为螺旋口220V灯座:
拆开灯罩
LED灯发光面,3个并联后43组串联,上面的3*43组LED灯珠按同心圆均匀排列分布:
LED灯板
LED灯板与其控制板焊接连接点,中间两个为正负极,其余两个是辅助固定作用的:
连接处
LED控制板:
控制板

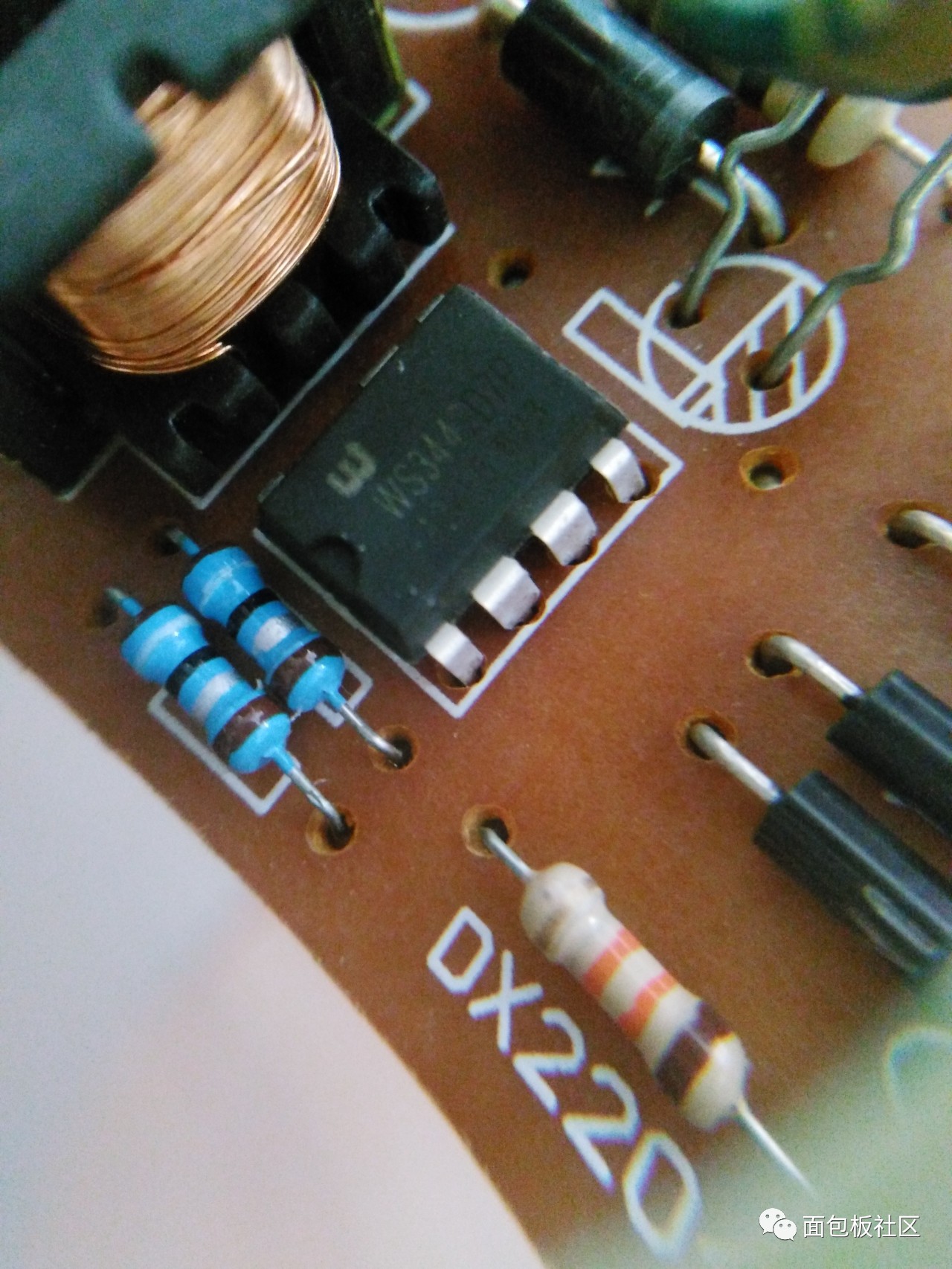

近距离查看到芯片型号为WS3442D7P:WS3442D7P
LED控制板背面,此PCB板为单面印刷电木板:背面焊点
用电烙铁加热将控制板与铝基板的焊点分开:
取下控制板

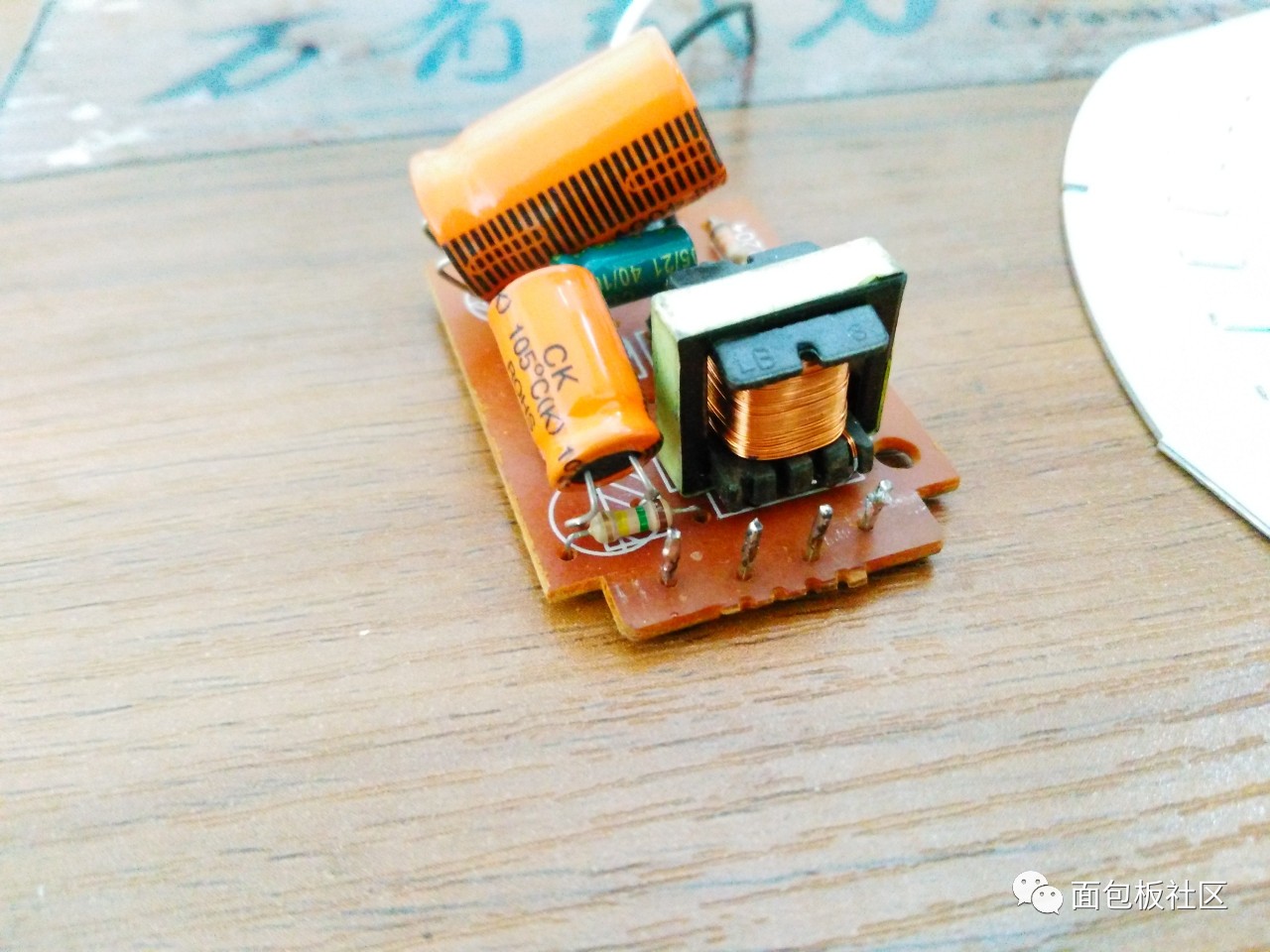

控制板上面的4个连接点使用直针焊接相连:
连接点
拆下来的控制板背面:
背面
可以清晰看到上面的丝印:
元件&丝印
至此,拆解完成,接下来分析其原理:
拆解完成
三、拆解原理分析
WS3442 是一款高精度的 LED 恒流控制芯片,应用于非隔离的降压型 LED 电源系统,适合全范围的交流电压输入或者 12V~500V 的直流电压输入。主要应用领域在LED球泡灯、灯具。
WS4332芯片应用指导图:P14 WS4332应用
这款LED节能灯的原理主要是使用WS4332作为控制芯片,将220V输入的交流电经过整理滤波之后转换为直流电压供给43组LED串联LED供电。组合方式为3个并联后43组串联:下面是这款LED节能灯的组合方式图:P15 LED组合
四、拆后语
经过这次对LED节能灯的拆解可以看到,其实原理并不复杂,WS4332控制的LED节能灯设计简洁,根据不同的LED灯组电流电压调整外围的阻容值即可实现恒流效果。这款LED节能灯使用的单颗LED灯珠的电压使用范围在3.0V~3.5V,功率在0.5W左右。根据计算129*0.5≈64.5W,符合其标称功率60W。
-
