村田的硬币型二氧化锰锂电池(CR电池)是正极使用二氧化锰,负极使用锂的小型一次电池。被广泛用于智能进入系统和TPMS(Tire Pressure Monitoring System)等汽车相关设备、IoT相关设备、存储备份电源等用途。
特点-
轻量、高电压、高能源密度:电池电压3V约干电池的2倍。至今为止需要2块电池情况,现在使用1块电池就可以了,能够节省空间实现轻量化。
-
优越的放电稳定性:即使是长时间放电,也能显示出稳定的电压特性,所以在提高使用设备的可靠性的同时节省了电池更换的维护。
-
广泛的工作温度范围:使用独特的有机电解液,使得在低温~高温领域都具有优越的特性。
・-30℃ to +70℃(标准型) -40℃ to +125℃(耐热型)
-
优越的耐漏液性:通过使用最新研发的电池构造和电解液,使得长时间具有优越的耐漏液性。
-
优越的保存特性:活性物质、电解液具有通过严选稳定性高的物质以及独特的封装威廉希尔官方网站 ,具有自放电少的特征。相对于公称容量常温常湿的环境下的自放电量年间不足1%。
-
UL元件认定合格产品:村田的硬币型二氧化锰锂电池电池是UL元件认证合格产品。(UL1642 File No. MH12566)
-
EU电池指令・RoHS指令
-
该电池不含有EU电池指令规定的3种物质(水银、镉、铅)3种物质,符合该标准。
-
该电池是RoHS指令对象外。
1
系列产品阵容
■标准(公称电压:3V、使用温度范围:-30℃ to 70℃)
电气特性 | 尺寸 | |||||
类型名称 | 公称容量 (mAh) | 标准放电电流 (mA) | 直径 (mm) | 高 (mm) | 重量(g) | IEC (JIS) |
CR1216 | 30 | 0.1 | 12.5 | 1.6 | 0.7 | CR1216 |
CR1220 | 40 | 0.1 | 12.5 | 2.0 | 0.8 | CR1220 |
CR1616 | 60 | 0.1 | 16.0 | 1.6 | 1.1 | CR1616 |
CR1620 | 80 | 0.1 | 16.0 | 2.0 | 1.3 | CR1620 |
CR1632 | 140 | 0.2 | 16.0 | 3.2 | 1.9 | 不符合 |
CR2016 | 90 | 0.1 | 20.0 | 1.6 | 1.7 | CR2016 |
CR2025 | 160 | 0.2 | 20.0 | 2.5 | 2.6 | CR2025 |
CR2032 | 220 | 0.2 | 20.0 | 3.2 | 3.2 | CR2032 |
CR2430 | 300 | 0.2 | 24.5 | 3.0 | 4.3 | CR2430 |
CR2450 | 610 | 0.2 | 24.5 | 5.0 | 6.6 | CR2450 |
CR2477 | 1000 | 0.4 | 24.5 | 7.7 | 10.0 | 不符合 |
■耐热(公称电压:3V、使用温度范围:-40℃ to 125℃)
电气特性 | 尺寸 | |||||
类型名称 | 公称容量 (mAh) | 推荐连续放电电流值 (mA) | 直径 (mm) | 高 (mm) | 重量 | IEC (JIS) |
CR2032W | 210 | <1mA | 20.0 | 3.2 | 3.1 | CR2032 |
CR2050W | 345 | <1mA | 20.0 | 5.0 | 4.2 | 不符合 |
CR2450W | 550 | <1mA | 24.5 | 5.0 | 6.7 | CR2450 |
CR2477W | 1000 | <1mA | 24.5 | 7.7 | 10.3 | 不符合 |
*公称容量是指在标准放电电流状态下放电时的容量。(温度:23℃、终止电压:2.0V)*此处记录的数值不是保证值。
如果您想要了解该规格表中未刊载尺寸的电池、特殊形状、特殊规格,尽请咨询。
2
CR列表产品阵容

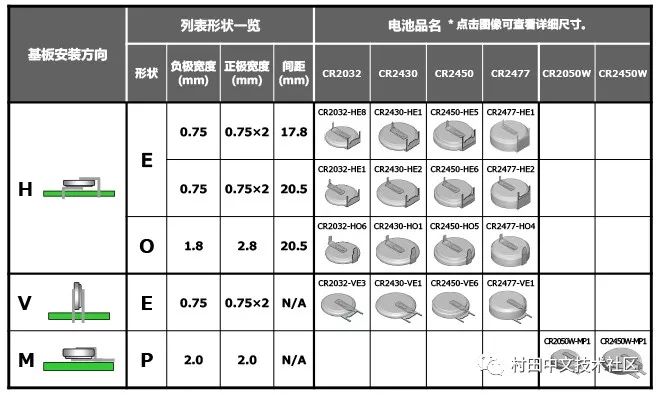

列表形状一览
我们拥有产品阵容中没有刊载的规格、列表规格、绝缘软管规格的产品,详请咨询。

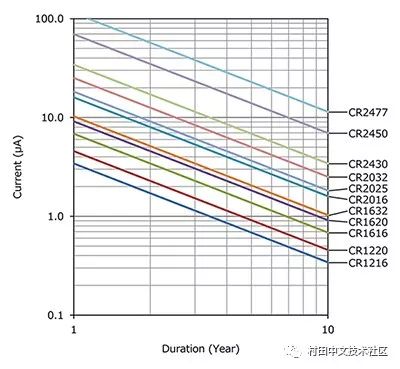

放电电流和放电寿命的关系图
3
原理
正极(正极)活性物质采用经过特殊处理的二氧化锰(MnO2),负极(负极)活性物质采用高电压、高活性的锂金属。此外,电解液中的有机溶媒使用能够溶解锂盐的物质,尽可能易于高电压、高能源的产生。
电池的放电反应是:
放电电压显示约为3V,电池电压极其稳定且放电中的阻抗低。
储存后放电特性的事例CR2025时
-
如图所示为60℃100天(相当于常温常湿状态下5年)储存后的放电特性。
-
保存特性极其优越。
-
放电电压、持续时间存储后几乎没有发生变化。
横截面构造图
-
