通过编写verilog代码实现OLED驱动和内容显示的解决方案

本系列所有演示实验均出自由东南大学汤勇明教授、张圣清教授与Xilinx大学计划经理陆佳华先生所编著的教材《搭建你的数字积木·数字电路与逻辑设计(Verilog HDL&Vivado版)》。此教材为教育部Xilinx公司产学合作专业综合改革重点支持项目，并作为Xilinx公司大学计划指定教材。

本书系统论述了数字电路与逻辑设计的理论、方法与实践威廉希尔官方网站 。全书基于Verilog HDL与Vivado开发环境，共18章，详尽介绍了如下内容： 逻辑设计与Vivado基础、布尔代数与Verilog HDL基础、组合逻辑电路设计基础、时序逻辑电路设计基础、有限状态机设计基础、逻辑设计工程威廉希尔官方网站 基础、Vivado数字积木流程、串行通信接口控制器、RAM接口控制器、字符点阵显示模块接口控制器、VGA接口控制器、数字图像采集、数字逻辑系统设计案例、单周期CPU设计案例、数字信号处理设计案例（FIR）、数字图像处理设计案例、大学生FPGA设计案例以及Xilinx资源导读。

为便于教师和广大读者学习与动手实践，本书配套提供了教学课件、教学视频及程序代码等教学资源。本书适合作为普通高等院校电子信息类、电气信息类、自动化类专业的本科生教材，也可作为相关专业研究生参考教材，并适合作为电子与电气工程威廉希尔官方网站 领域的科研工程威廉希尔官方网站 人员的参考用书。

实验内容：本实验通过verilog代码的编写，在EGO1开发板上实现OLED的驱动和内容显示。

实验原理：本实验的驱动芯片为SSD1603 OLED驱动控制器，引脚功能如下图所示：

芯片可以使用SPI模式或者8080并行模式传输数据，这里使用四线SPI模式。其中D/C引脚用来表示传输的是的数据还是指令，D/C为高电平时，表示传输的是数据，D/C为低电平时，表示传输的是指令。

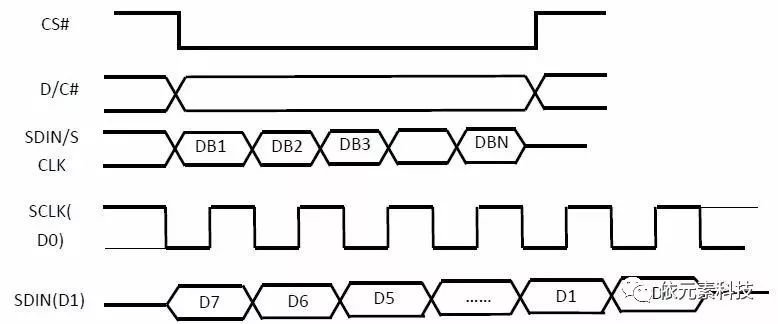

SSD1603数据和指令传输时序图如下所示：

功能实现：通过本实验，可以将OLED屏幕点亮并显示所需内容。

实验资料：可以通过github下载，下载链接请点击这里。

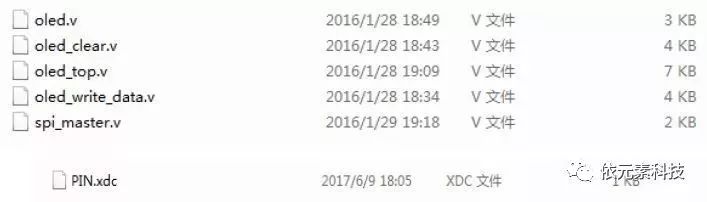

代码说明：本实验有5个verilog文件，其中oled_top.v为顶层文件，其余为底层文件,PIN.xdc为本实验的管脚约束文件。

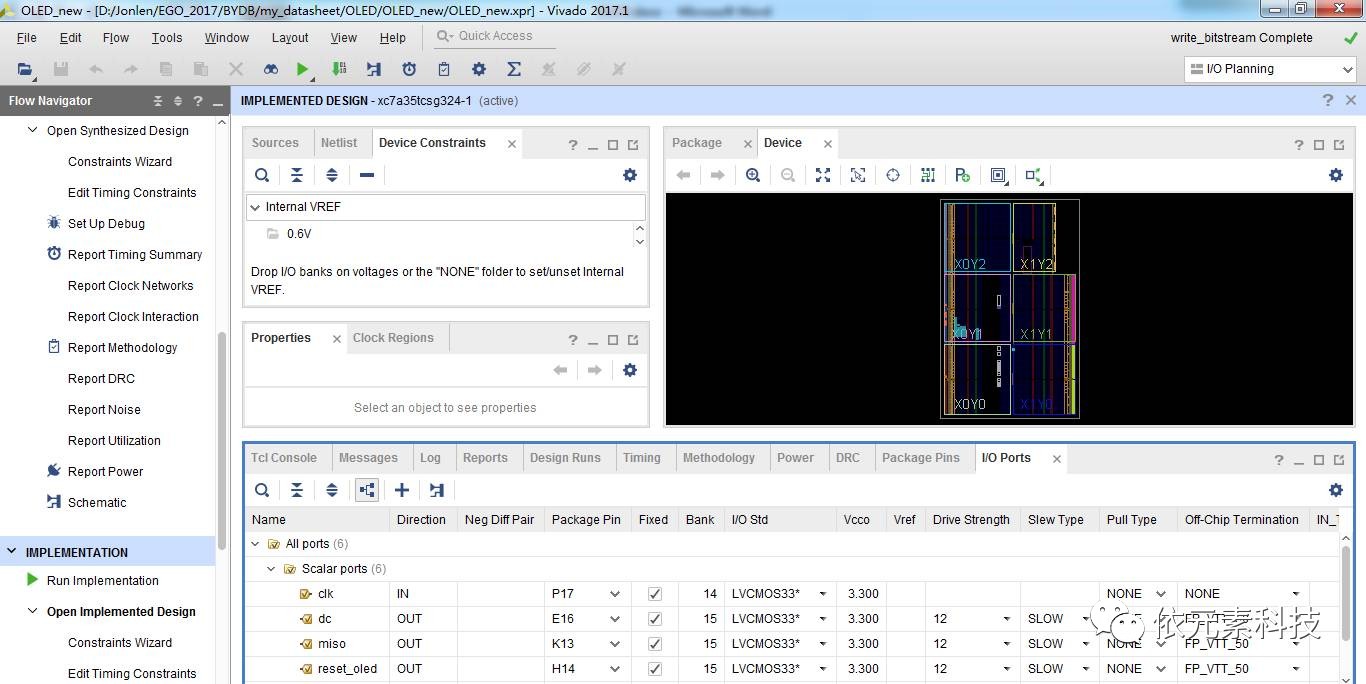

本实验使用Vivado 2017.1 进行开发,开发界面如下。如果您未安装vivado，安装流程请点击这里。

实验RTL视图：

代码综合结果：

代码实现结果：

具体vivado步骤请参看之前的微信文章，文章链接请点击这里。

验效果图 :
