一文读懂车用雷达系统设计

车用雷达威廉希尔官方网站 方兴未艾。无论是于现阶段之盲点侦测，抑或是发展中的自动驾驶控制，高性能、高可靠性、小巧兼低价，都是相辅相成的关键要素，更是促进其核心威廉希尔官方网站 不断发展与完善不可或缺的诱因与动机。

车用雷达是驾驶辅助系统的重要组成部份。其不仅提供驾驶人员舒适从而减少紧张感的驾驶环境，更为全面提高道路交通安全奠定必要的基础。从设计车用雷达及其最佳化到大量生产，以及安装除错，都会使用到多种检验与量测方法。本文仅从射频(RF)量测威廉希尔官方网站 角度探讨车用雷达的若干设计要点。

雷达波形的线性度

与其他的雷达威廉希尔官方网站 相类似，车用雷达同样藉由接收目标物体的反射讯号，并进一步分析接收讯号与原始发射讯号之间在时间、频率以及相位上的多重相关性，从而判断目标物体与雷达之间的相对速度与空间位置。

车用雷达的核心威廉希尔官方网站 之一是雷达波形设计。线性频率调变连续波(LFMCW，常简称为FMCW)是一种常用的雷达波形。发射讯号(亦即波形)的稳定度与线性度直接影响雷达对目标物体的辨识能力。由于车用雷达大多工作在毫米波频段，所选用的各种材料及元件固有的非线性特性都会纳入最终的发射讯号与接收讯号中，从而干扰讯号分析演算法。

车用雷达利用发射讯号与接收讯号之间相互关联的频率差与相位差，针对多个目标物体的速度与位置进行判断。当整个雷达系统，特别是发射机部份的线性度出现非理想特性时，频率差与相位差的计算结果将会产生模糊性，造成雷达系统无法正确判断目标物体，以致于发生重大差错。对于未来的自动驾驶控制威廉希尔官方网站 来说，这是绝对要避免的。

为了最大程度地减少错误率，必须尽可能地提高发射讯号的线性度，并藉由量测确保产品之线性度的稳定性。基于讯号品质的严苛要求，线性度的量测大多采用高阶的仪器设备，以降低量测误差。目前的高阶仪器都可以分析频宽超过1-GHz的讯号，以确保完整量测雷达讯号。

车用雷达正迅速扩展，为辆提供更多驾驶辅助与更高安全性

天线

在车用雷达应用中，无论是发射天线还是接收天线，通常都使用相控阵列。按照整体设计需要，可以采用线性阵列或是平面阵列。

众所周知，阵列天线的主要参数(例如，主瓣方向及宽度、旁瓣抑制、零点位置等等)均可藉由简单的数学公式进行计算。然而，这种计算结果的适用性是有条件的，亦即当阵列中任两单元之间的相互耦合作用与影响极其微小至可以忽略不计的时候。有一种方法可使得上述的条件得以满足，就是增加阵列单元之间的相对距离。不过，这种方法所带来的影响是终端产品的尺寸也会随加大。

如果无法藉由计算达到有效并准确地设计阵列单元的目的，量测就成为最佳化过程中的重要手段，再以相应的电脑软体作为辅佐，以利于大数据(big data)运算。阵列天线的最佳化通常分为下面几个步骤：

• 阵列基本单元的辐射场型设计

• 阵列单元之间相互耦合的评估

• 天线阵列的辐射场型设计

• 阵列馈电系统设计

• 雷达收发系统整合设计

• 车辆保险杠影响之考量

除此之外，雷达系统的整体设计方案也必须包含安全便利性的要求。而安全便利性又会直接或间接地影响到天线的设计，可谓「牵一发而动全身」。

在设计阵列基本单元时，尤其是在评估阵列单元之间的相互耦合过程中，因为相控天线通常都具有较大的阵列单元数量，使得完整、准确且快捷的量测成为最关键的因素。而要实现完整又准确的要求，多埠向量网路分析仪是必不可少的。

更进一步地考虑安全便利性的要求，车用雷达同一批产品的辐射场型稳定性至关重要。而要达到这一目标，辐射场型量测设备首先必须具备良好的量测结果之可重复性。这也是车用雷达量测威廉希尔官方网站 的难点之一。

在一般情况下，天线辐射场型的量测必须在远场(far field)进行。这里的远场是一个相对的概念，按照目前业界常用的天线量测理论之定义，远场与被量测之天线的尺寸以及该天线的工作频率范围相关。具体来说，某一天线之远场与该天线的最大尺寸的平方成正比，而与该天线的工作波长成反比。

例如，某个车用雷达产品的最大尺寸是7.5cm，如果它的工作频率处在24GHz，这时的远场大约在0.9m以外。但是如果它工作在77GHz，其远场将扩大到3m左右。在一般的量产条件下，这样大的距离范围几乎无法实现。

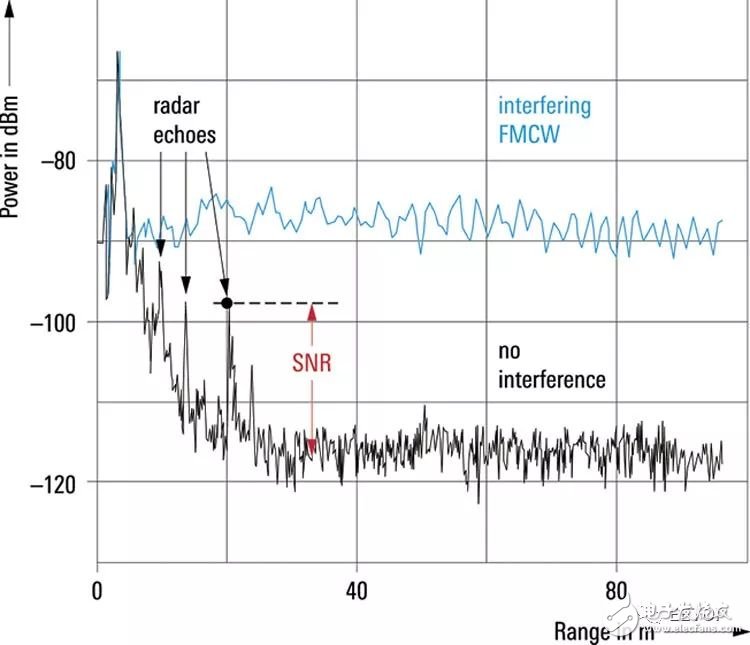

77GHz车用雷达频谱的杂讯级

为了克服上述远场定义的局限性，可以选择在近场(near field)进行数据采集，然后藉由近场与远场的对应关系，将采集到的数据转换成远场的结果。虽然这种近场量测方法不再有距离范围的限制，但是，为了确保量测结果的精准度，不仅量测设备会变得相当复杂，数据采集所需的时间也会成倍增加。此外，因为数据转换需要额外的时间，使得整个量测过程变得十分冗长，以致于很难满足量产效能的要求。

目前业界正在研究全新的方法，以最大程度地降低上述空间与时间的限制，从而在适当的距离范围内，提高量产能力。

干扰

如同其他射频产品，对于车用雷达也同样存在干扰与抗干扰的问题。从目前的威廉希尔官方网站 来看，单一辆车上的雷达数量有超过十颗的趋势。所幸藉由天线的设计以及在安装时的适当调整，可以减少单一辆车上各个雷达之间的相互干扰。然而，目前还没有与车用雷达相关的英国威廉希尔公司网站 标准，车用雷达所运作的频率范围更是无须申请许可证，因而对于不同车辆，特别是不同制造商的车辆，各车辆上雷达之间的相互干扰会是非常棘手的问题。

鉴于存在过多与干扰源相关的未知因素，在抗干扰能力的设计阶段，从最坏处着眼，兼顾那些最初看起来发生机率不高的场景，以便正确评估雷达系统被干扰后做出难以预期的反应。

如前所述，车用雷达主要用来准确并快速地判断目标物体与雷达之间的相对速度与空间位置。错误的判断可分为两大类：一类是「幻视」，即「无中生有」；另一类是「盲视」，即「视而不见」。无论误判属于哪一类，都与交通安全息息相关，对于未来的自动驾驶控制威廉希尔官方网站 来说，这些都是绝对要避免的。如果相对距离足够远，就会有充份的时间对误判进行修正。

因此，处于相对近距离时的误判将是十分危险的。应该如何评估「相对近距离」？举例来说，在城区内的道路上，通常的时速限制是60km/hr。以这样的速度换算一下，15m至20m就会是「相对近距离」。因为一旦在这个距离内出现交通异常，雷达系统必须迅速并有效地启动煞车系统，以便让行进中的车辆在一秒甚至更短的时间内停下来。但问题是，在这个距离内雷达系统可能发生上述的「幻视」抑或「盲视」吗？

答案是肯定的。也就是说，由于接收系统受到干扰，在特定的条件下(甚至包括天气的影响)，车用雷达系统对于目标物体反射回来的讯号之敏感度会急遽下降，原本百米以外的目标物体都可以分辨，而此时就连十米左右的目标物体都难以辨识。

为了确保车用雷达的抗干扰能力，标准化的量测方法是必要的。虽然目前尚无量测法规，业界还是可以参考其他类似的标准，先进行前期的可靠性量测，从而赢得时间提前量测，以便在正式的量测方法标准化之后，基于已有的数据，按照法规适当修正抗干扰余量，抑或提升抗干扰能力。

目前的抗干扰能力检测方法主要藉由软体设定场景，在电波暗室里，由讯号源产生特定的雷达波形作为干扰源，再由雷达目标interwetten与威廉的赔率体系 器模拟特定的目标物体，以此评估被测雷达在该特定场景中对于目标物体反射讯号之敏感度的下降程度，由此推算被测雷达在这一特定场景中对于特定干扰源的抗干扰能力。

不同类型的车用雷达感测器共享有限的免授权频谱，因而可能相互干扰

结语

综上所述，由于涉及极其重要的交通安全因素，在自动驾驶控制威廉希尔官方网站 真正成为人们日常生活的一部份之前，其中关键威廉希尔官方网站 之一的雷达威廉希尔官方网站 还有待进一步的发展与完善，例如，雷达波形线性度的稳定性、量产的威廉希尔官方网站 瓶颈、多种场景中的抗干扰能力等等。而与此密切相关的车用雷达之射频量测威廉希尔官方网站 ，已经为精准的测试以及未来更进阶的量测需求奠定了必要的基础。
