第五章为深入浅出AMetal，本文内容为5.1 接口与实现。

本章导读：

对于初学者来说，要想实现一个温度采集是很难的，但AMetal 可以做到。AMetal 构建了一套抽象度更高的标准化接口，封装了各种MCU 底层的变化，为应用软件提供了更稳定的抽象服务，延长了软件系统的生命周期。因此无论你选择什么MCU，只要支持AMetal，开发者无需阅读用户手册，甚至不需要知道什么是AMetal，就可以高度复用原有的代码。

尽管你已经得心应手地使用AMetal 编写了很多的程序，但还是想深入了解更多的接口是如何实现的？那么我们不妨从这里开始AMetal 的神奇之旅！

5.1 接口与实现

>>> 5.1.1 GPIO 接口函数

AMetal 提供了操作GPIO 的标准接口函数，所有GPIO 的标准接口函数原型位于ametal_am824_core_1.00\ametal\common\interface\am_gpio.h 文件中，其中包括宏定义和提供给用户操作GPIO 的函数原型的声明。即：

配置引脚功能和模式：int am_gpio_pin_cfg(int pin, uint32_t flags)
获取引脚电平：int am_gpio_get(int pin)
设置引脚电平：int am_gpio_set(int pin, int value)
翻转引脚电平：int am_gpio_toggle(int pin)

1．配置引脚功能和模式

其中的pin 为引脚编号，格式为PIOx_x，比如，PIO0_0 用于指定配置相应引脚。在GPIO标准接口层中，所有函数的第一个参数均为pin，用于指定具体操作的引脚，相关的宏定义在ametal_easy_arm_lpc8xx\ametal\lpc8xx\drivers\include\lpc8xx_pin.h 中定义。

flags 为配置标志，由“通用功能 | 通用模式 | 平台功能 | 平台模式”（‘|’就是C 语言中的按位或）组成。通用功能和模式在am_gpio.h 文件中定义，是从标准接口层抽象出来的GPIO 最通用的功能和模式，格式为AM_GPIO_*。通用功能相关宏定义与含义详见表5.1，通用模式相关宏定义与含义详见表5.2。

表5.1 引脚通用功能

表5.2 引脚通用模式

平台功能和模式与具体芯片相关，会随着芯片的不同而不同，平台功能和模式相关的宏定义在lpc8xx_pin.h 文件中定义，芯片引脚的复用功能和一些特殊的模式都定义这个文件中，格式为PIO*_*_*，比如，PIO0_4_UART0_TX，PIO0_4 的串口0 发送。

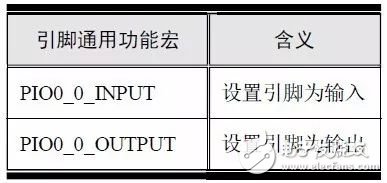

如果需要找到PIO0_0 相关的平台功能和平台模式，可以打开lpc8xx_pin.h 这个文件，找到PIO0_0为前缀的宏定义，PIO0_0 相关的平台功能详见表5.3，平台模式详见表5.4。

表5.3 PIO0_0 平台功能

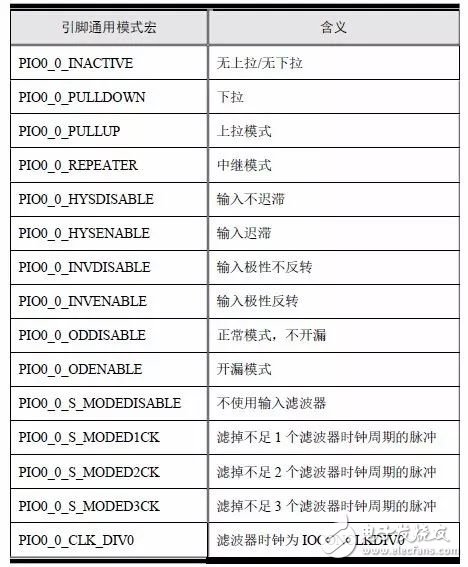

表5.4 PIO0_0 平台模式

在这里，读者可能会问，为什么要将功能分为通用功能和平台功能呢？各自相关的宏存放在各自的文件中，文件数目多了，会不会使用起来更加复杂呢？

通用功能定义在标准接口层中，不会随芯片的改变而改变。而GPIO 复用功能等，会随着芯片的不同而不同，这些功能是由具体芯片决定的，因此必须放在平台定义的文件中。如果这部分也放到标准接口层文件中，就不能保证所有芯片标准接口的一致性，从而也就失去了标准接口的意义。这样分开使用让使用者更清楚，哪些代码是全部使用标准接口层实现的，全部使用标准接口层的代码与具体芯片是无关的，是可跨平台复用的。

如果返回AM_OK，说明配置成功；如果返回- AM_ENOTSUP，说明配置的功能不支持，配置失败，配置引脚为GPIO 功能详见程序清单5.1。

程序清单5.1 配置管脚为GPIO 功能

配置引脚为AD interwetten与威廉的赔率体系输入功能详见程序清单5.2。

程序清单5.2 配置引脚为AD 模拟输入功能

配置引脚为UART 功能详见程序清单5.3。

程序清单5.3 配置引脚为UART 功能

2．获取引脚电平

其中的pin 为引脚编号，格式为PIOx_x，比如PIO0_0，用于获取引脚的电平状态。使用范例详见程序清单5.4。

程序清单5.4 am_gpio_get()范例程序

3．设置引脚电平

其中的pin 为引脚编号，格式为PIOx_x。比如，PIO0_0 用于设置PIO0.0 引脚的电平。Value 为设置的引脚状态，0-低电平，1-高电平。如果返回AM_OK，说明操作成功，使用范例详见程序清单5.5。

程序清单5.5 am_gpio_set()范例程序

4．翻转引脚电平

翻转 GPIO 引脚的输出电平，如果GPIO 当前输出低电平，当调用该函数后，GPIO 翻转输出高电平，反之则翻转为低电平。

其中的Pin 为引脚编号，格式为PIOx_x。比如，PIO0_0 用于翻转PIO0.0 引脚的电平状态。如果返回AM_OK，说明操作成功，使用范例详见程序清单5.6。

程序清单5.6 am_gpio_toggle()范例程序

5．范例

显然，控制LED0 点亮或熄灭是通过GPIO 输出0 或1 实现的，因此需要先调用am_gpio_pin_cfg()函数将GPIO 配置为输出模式，并初始化为高电平，确保初始时LED0 处于确定的熄灭状态，接着调用am_gpio_set()函数，使PIO0_20 输出低电平点亮LED0，其相应的代码详见程序清单5.7。

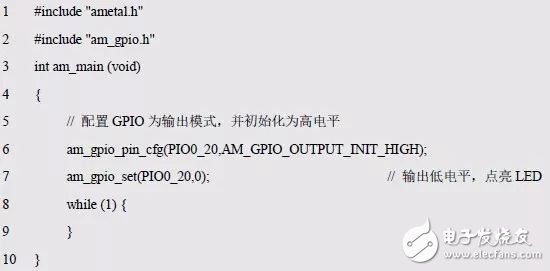

程序清单5.7 点亮LED 范例程序

LED 不停地闪烁就是让一个I/O 不断翻转的过程，详见程序清单5.8。

程序清单5.8 单个LED 闪烁范例程序（1）

AMetal 针对I/O 提供了引脚电平翻转函数am_gpio_toggle()，详见程序清单5.9。

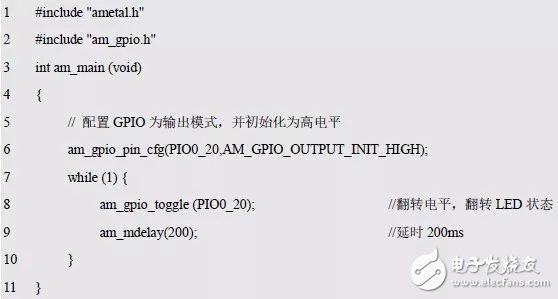

程序清单5.9 单个LED 闪烁范例程序（2）

假如使蜂鸣器发出1KHz 频率的声音，1KHz 频率对应的周期为：T=1/1000（s）=1（ms），由于一个周期是低电平（接通）时间和高电平（断开）时间的总和，因此在一个周期内，高、低电平保持的的时间分别为500us。由此可见，要使蜂鸣器不间断地发声，只要以500us 的时间间隔不断的翻转引脚的输出电平即可，详见程序清单5.10。

程序清单5.10 蜂鸣器发声范例程序

>>> 5.1.2 LED 接口与实现

下面将使用这些程序设计的概念实现通用函数接口，比如，家用电器的某个动作完成时，或工业现场数据采集的上下限报警，都会通过LED 提醒操作者。显然LED 驱动软件应用非常广泛，完全有必要编写一个通用函数作为接口以便复用。编写通用函数应该建立一个“.h”文件和一个“.c”文件，.h 文件用于提供接口，告知调用者提供了哪些接口，.c 文件用于实现各个接口函数，所以需要建立一个led.c 文件和led.h 文件，并将.c 文件添加到工程中。

显然LED 只有点亮、熄灭和翻转3 种操作，如果我们不在乎抽象性的话，则可以直接调用AMetal 函数实现。抽象的方法在操作LED 的实现代码和使用操作LED 的代码之间添加一个函数层，创建一个定义明确的接口，正确的抽象性是将对象的实现和它的接口分离。即将操作LED 的方法“声明”函数原型如下：

其中的led_id 对应的LED 编号，为了方便调用者以后不用再查看原理图，则将LED 与GPIO 的对应关系定义在一个数组中，其相应的代码详见程序清单5.11。

程序清单5.11 定义LED 对应的GPIO 口

那么调用者只要将索引号传入数组即可。由于I/O 口的数量只有8 个，则led_id 的有效值是0 ~ 7，所以需要判定led_id 是否合法防止数组越界，其相应的代码详见程序清单5.12。

程序清单5.12 通用接口函数（led.c）的实现(1)

编程到这里貌似已经很完善了，但LED 还是不能工作，因为还没有将GPIO 配置为输出模式，其相应的代码详见程序清单5.13。

程序清单5.13 添加初始化函数

这里并没有简单地将GPIO 初始化为输出，而是在配置为输出模式的同时，初始化GPIO为高电平，以保证LED 处于熄灭状态。此时编程完毕，则将相关的函数接口声明封装到led.h文件中，详见程序清单5.14。当后续需要调用时，只需要 #include "led.h"就可以了。

程序清单5.14 在led.h 中添加函数声明

在实际的使用中，接口函数都应添加详细的描述，告诉调用者应该如何调用这些接口。为了方便调用，可以在led.h 中将LED 的编号与实际数组中的索引号的对应关系使用宏定义出来。那么在调用LED 接口函数时，就不再需要关心led_id 的具体数值，直接使用宏即可，其相应的代码详见程序清单5.15。

程序清单5.15 LED_ID 的定义

此时，如果要点亮LED0，则调用led_on(LED0)即可。这个接口是否已经做到很通用了呢？虽然LED 对应的GPIO 信息中包含了I/O 信息，却没有包括对应的电平信息。如果仅仅看数组，而不看硬件原理图，还是不知道点亮或熄灭LED 究竟是高电平还是低电平？

由于LED 对应的管脚信息和相应的电平信息分别属于不同的数据类型，显然只有使用结构体，才能将不同类型的数据放在一起作为一个整体来对待。同时注意在声明结构体时给出typedef 定义，且在定义的类型名称后面追加标签，比如，led_info，其相应的数据结构详见程序清单5.16（3）~ (8）通用接口函数的实现。

程序清单5.16 通用接口函数（led.c）的实现(2)

如果我们需要改变处理数据的方法，则只需要在一个地方进行修改就可以了，而不必改动程序中所有直接访问数据的地方。正确的封装机制，不仅鼓励而且强迫隐藏实现细节。它使你的代码更可靠，而且更容易维护。文件led.h 仅包含了相应的接口函数的声明，而在led.c中对它们进行定义，实际上用户是看不到led.c 的。

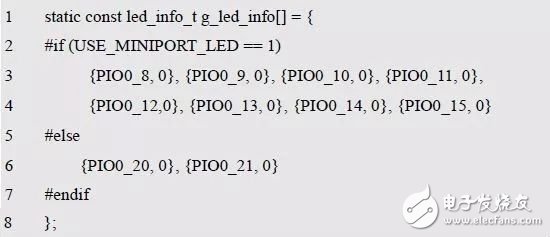

在实际的应用中，用户使用LED 有两种情况，绝大部分情况都是使用AM824-Core 板载的两个LED，但在流水灯实验中，使用的是MiniPort-LED 上的8 个LED，它们对应的引脚是不同的，基于此，可以在led.h 文件中定义一个宏USE_MINIPORT_LED，默认值为0，使用板载LED，为1 时使用MiniPort-LED。引脚信息数组g_led_info 的定义修改如下：

显然，根据抽象定义的接口操作对象，将极大地减少了子系统实现之间的相互依赖关系，也产生了可复用的程序设计的原则：只针对接口编程而不是针对实现编程。因为针对接口编程的组件不需要知道对象的具体类型和实现，只需要知道抽象类定义了哪些接口，从而减少了实现上的依赖关系。

实际上，这些接口并不妨碍你将一个对象和其它对象一起使用，因而对象只能通过接口来访问，所以并不会破坏封装性。

>>> 5.1.3 I/O 接口与中断

GPIO 触发部分主要是使GPIO 工作在中断状态的相关操作接口，详见表5.5。

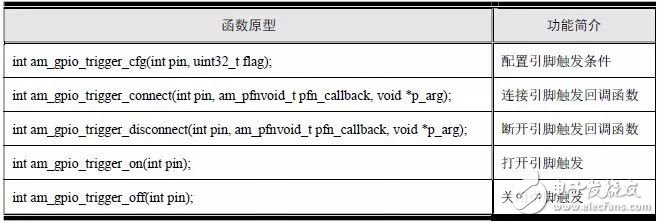

表5.5 GPIO 触发相关接口函数

1．配置引脚触发条件函数

配置引脚触发函数原型如下：

其中的pin 为引脚编号，格式为PIOx_x，比如PIO0_0，配置相应引脚的触发条件。Flag为触发条件，所有可选的触发条件详见表5.6。

表5.6 GPIO 触发条件配置宏

注意，这些触发条件并不一定每个GPIO 口都支持，当配置触发条件时，应检测返回值，确保相应引脚支持所配置的触发条件。细心的人可能会发现，这里的参数flag 为单数形式，而am_gpio_pin_cfg()函数的参数flag 为复数形式。当参数为单数形式时，则表明只能从可选宏中选择一个具体的宏值作为实参；当参数为复数形式时，则表明可以选多个宏值的或值（C 语言中的“|”运算符）作为实参。

如果返回AM_OK，说明配置成功，如果返回-AM_ENOTSUP，说明引脚不支持该触发条件，配置失败，使用范例详见程序清单5.17。

程序清单5.17 am_gpio_trigger_cfg ()范例程序

2．连接引脚触发回调函数

连接一个回调函数到触发引脚，当相应引脚触发事件产生时，则会调用本函数连接的回调函数。其函数原型为：

其中的pin 为引脚编号，格式为PIOx_x，比如PIO0_0，将函数与相应引脚关联。pfn_callback 为回调函数，类型为am_pfnvoid_t (void (*)(void *) )，即无返回值，参数为void*型的函数。p_arg 为回调函数的参数为void *型，这个参数就是当回调函数调用时，传递给回调函数的参数。如果返回AM_OK，说明连接成功，使用范例详见程序清单5.18。

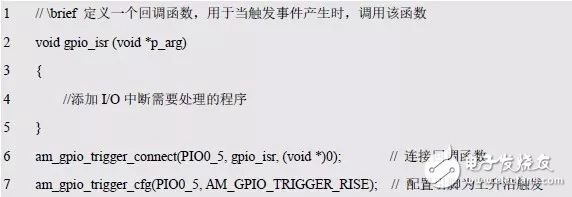

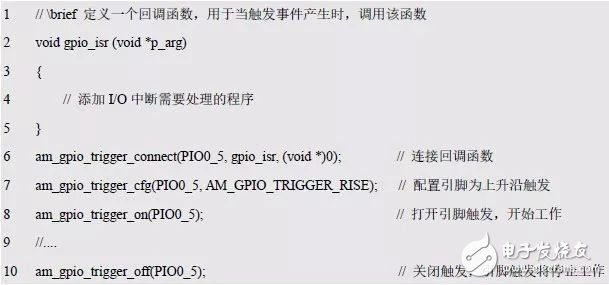

程序清单5.18 am_gpio_trigger_connect()范例程序

3．断开引脚触发回调函数

与am_gpio_trigger_connect()函数的功能相反，当不需要使用一个引脚中断时，应该断开引脚与回调函数的连接；或者当需要将一个引脚的回调函数重新连接到另外一个函数时，应该先断开当前连接的回调函数，再重新连接到新的回调函数。其函数原型为：

其中的Pin 为引脚编号，格式为PIOx_x，比如PIO0_0，断开相应引脚的连接函数；pfn_callback 为回调函数，应该与连接函数对应的回调函数一致；p_arg 为回调函数的参数为void *型，应该与连接函数对应的回调函数参数一致。如果返回AM_OK，说明断开连接成功，使用范例详见程序清单5.19。

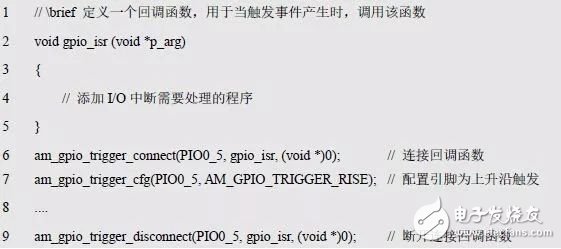

程序清单5.19 am_gpio_trigger_disconnect()范例程序
