800M主频的A7会颠覆A8核心市场吗？

随着800MHz主频的Cortex-A7内核MCU震撼上市，早期的Cortex-A8内核MCU将面临层层打击，相同的主频，更低功耗，更精湛的制造工艺，更优质的性价比。早期的Cortex-A8内核的MCU市场将面临巨大冲击，用户该如何选择呢？

微电子行业的高速发展，MCU的内核也在迅猛发展，工程师们对MCU的选型也提出了更高的功能和性能方面的需求。嵌入式MCU选型主要是以性能和外围功能为主。下面我们来主要看下Cortex-A7和Cortex-A8的性能和外围功能的区别。

图1 ARM发布的内核构架时间

首先，我们了解下ARM Cortex-A系列内核的发布时间。 我们从图1，可以看出Cortex-A8发布的时间很早，是属于ARMv7-A架构的第一款Cortex-A系列的内核；Cortex-A7是后期才发布的，集合了前期发布内核的优点，弥补缺点，在性能和功能上都有很大的增强。

其次，我们看下Cortex-A7和Cortex-A8性能。MCU的性能表现主要是以内核构架和制作工艺。我们先看下Cortex-A7和Cortex-A8内核构架图。

图2 Cortex-A7内核

Cortex-A7 处理器是一种由ARM公司推出的基于ARMv7-A架构的高能效处理器，采用28nm/40nm制造工艺，可实现单核多核MCU。该处理器与其他Cortex-A系列处理器开发的程序完全兼容，并借鉴了Cortex-A15高性能处理器的设计，采用了包括虚拟化、大物理地址扩展 (LPAE) NEON 高级 SIMD 和 AMBA 4 ACE 一致性等全新威廉希尔官方网站 。Cortex-A7 处理器着重考虑了性能与功耗间的平衡。

图3 Cortex-A8内核

ARM Cortex-A8处理器在2005年被引入市场，作为ARMv7-A架构的第一个处理器，采用45nm/65nm制造工艺。Cortex-A8可作为高性能单核处理器使用，广泛应用于嵌入式领域，智能手机，上网本，打印机和各种其他消费类设备等移动消费类设备。自推出以来，Cortex-A8处理器已经被Cortex-A15和Cortex-A17处理器所取代，但它在高性能32位计算竞争中代表着转折点，并且仍然广泛部署在 许多嵌入式应用。

从上面的内核构架可以看出，Cortex-A8处理器是第一款ARMv7-A架构的处理器，是高性能的的单核处理器。Cortex-A7作为最新ARMv7-A架构的MCU，并借鉴了Cortex-A15高性能处理器的设计，性能有很大的提升。从制造工艺上，Cortex-A7用28nm/40nm的制造工艺比Cortex-A8的45nm/65nm，在功耗方面Cortex-A7有很大优势。

最后，针对Cortex-A7和Cortex-A8的内核，我们来选择市面上主流的代表MCU，进行简单外围接口对比。我们将选择800M主频的Cortex-A7和Cortex-A8的MCU进行对比，分别是Freescal Cortex-A7 i.MX 6ULL和某品牌 Cortex-A8 335X。

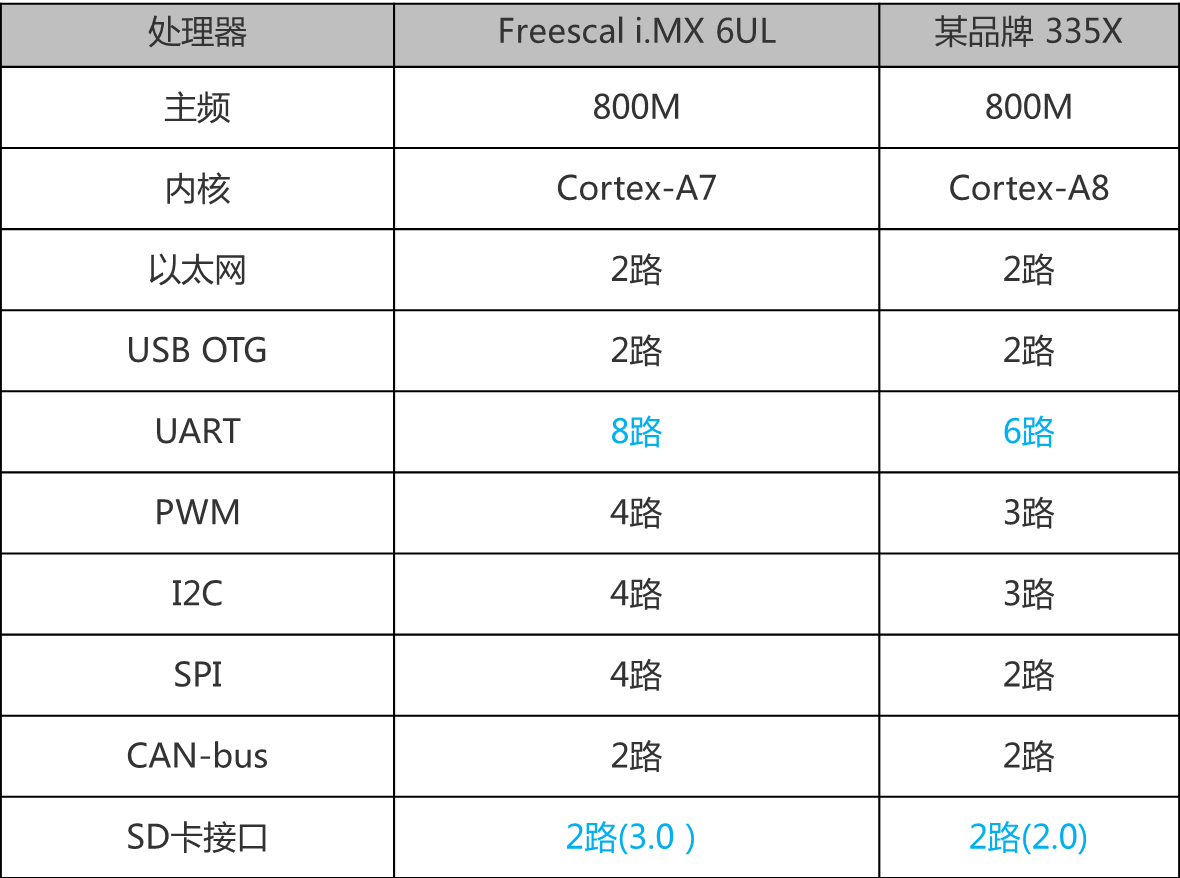

表1 外围接口对比表

通过表1，可以看出Cortex-A7和Cortex-A8内核的MCU，外围接口都很丰富，Cortex-A7内核的MCU参考了Cortex-A8内核的MCU外围资源，使得Cortex-A7内核的MCU更加贴近嵌入式的应用，尤其是8串口设计，极大的解决了工业场合对多串口的需求，高速SD卡接口的设计，解决了大数据的存储问题。

致远电子的M6Y2C是一款工业控制核心板,采用 Freescale Cortex-A7 800MHz主频的处理器，以先进的电源管理架构带来更低功耗。标配8路UART、2路USB OTG、2路CAN-Bus、2路以太网等接口；标配256MB DDR3和256MB NAND Flash、硬件看门狗；通过严格EMC和高低温测试，确保核心板在严酷的环境下稳定工作。

图4 M6Y2C-256F256LI-T核心板

以上我们通过分析Cortex-A7和Cortex-A8内核构架和制作工艺，可以看出在同性能情况下Cortex-A7的低功耗表现得尤为突出，符合目前市面上对嵌入式设备需求。通过外围接口的对比，我们看出Cortex-A7内核的MCU外围接口丰富，符合目前嵌入式设备要求的单芯片解决方案。根据Cortex-A7市场推广，Cortex-A7内核的MCU价格会低于Cortex-A8内核的MCU，所以在Cortex-A7内核的MCU进入市场会对Cortex-A8内核的MCU市场，有很大的冲击，将会在客户新产品设计上占有很大市场。
