21.5寸4K iMac拆解大曝光，内部芯片一览！

21.5英寸配4K屏幕的iMac3D图形性能达到上一代的2倍。强大的图形处理能力可以让一部iMac同时带动5块4K分辨率屏幕进行图形编辑。

500尼特，10亿色彩，两个Thunderbolt 3接口，这就是新款iMac对么？我们已经了解了21.5寸4K iMac的配置信息，那么设备的内部又有什么秘密呢？国外知名拆解网站iFixit对4K iMac进行了拆解。

外观上，2017款4K iMac并没有太大的变化，配置信息为：

3.0GHz四核英特尔酷睿i5（可以睿频至3.5GHz）

8GB 2400MHz DDR4内存

Radeon Pro 555 GPU，2GB显存

1TB（5400转）硬盘

802.11ac WiFi和 蓝牙4.2

屏幕亮度提升43%（500尼特），分辨率4096 x 2304，P3广色域

iMac机身后的接口包括：耳机孔、SD读卡器、4个USB接口和以太网接口

当然，还有两个Thunderbolt 3接口，比Thunderbolt 2接口带宽提升一倍，可以连接4台4K显示器，不过苹果提到只能支持两台。2017款iMac与2015款iMac采用相同的模具A1418，但EMC为3096

从屏幕开始，小心翼翼的将iMac拆解开

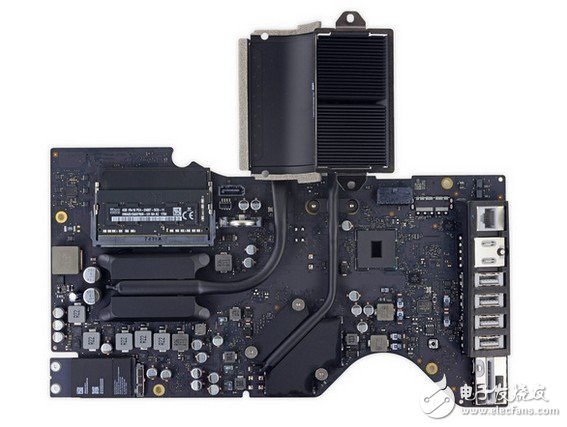

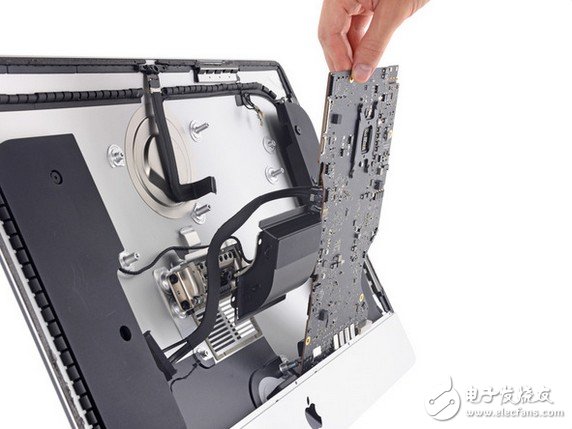

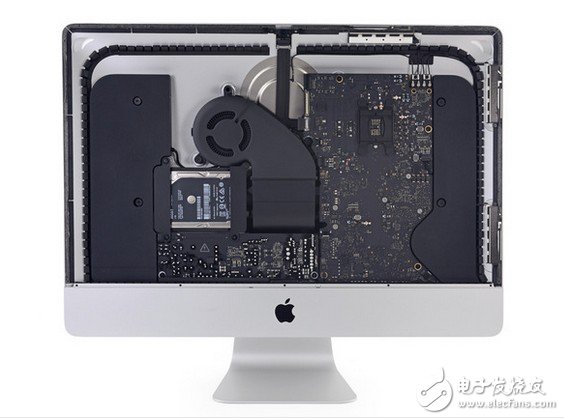

从整体上看，主板的尺寸增加了

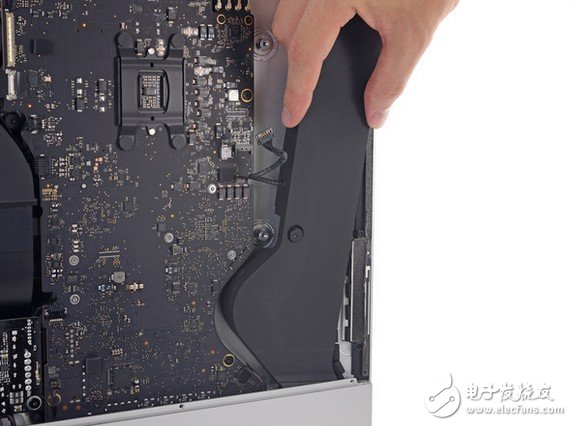

右扬声器拆解变困难了，被主板挡住

剩下的部分没有什么异常，电源、硬盘和风扇。

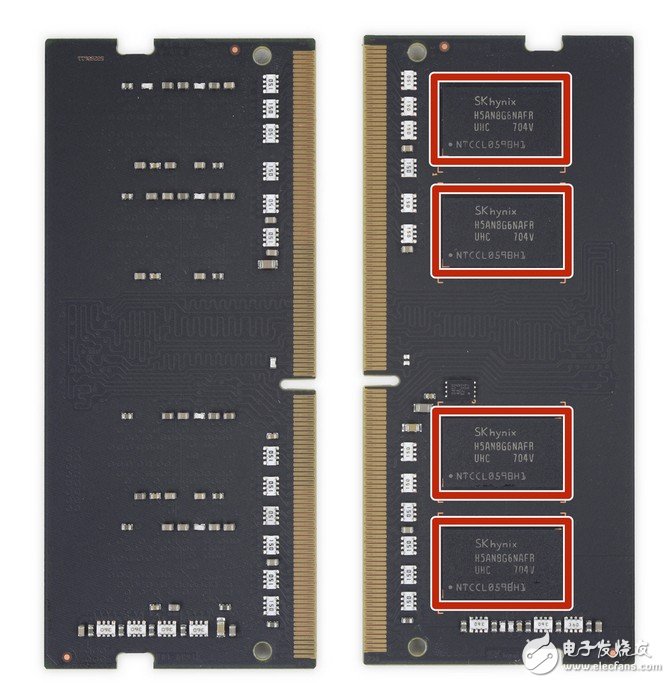

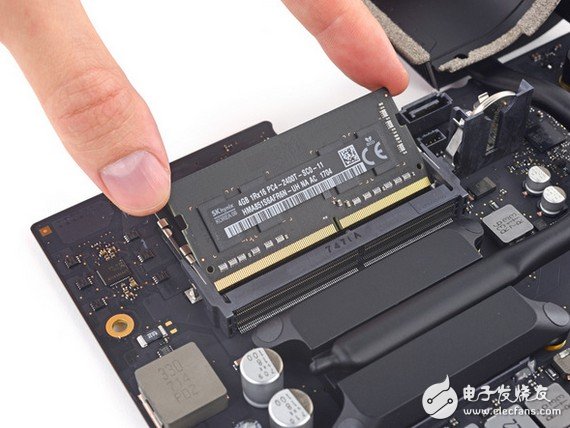

虽然没有27寸iMac更换内存方便，但21.5寸4K iMac依然支持自行升级内存。苹果配备的是SK海力士的H5AN8G6NAFR 8Gb DDR4 SDRAM。

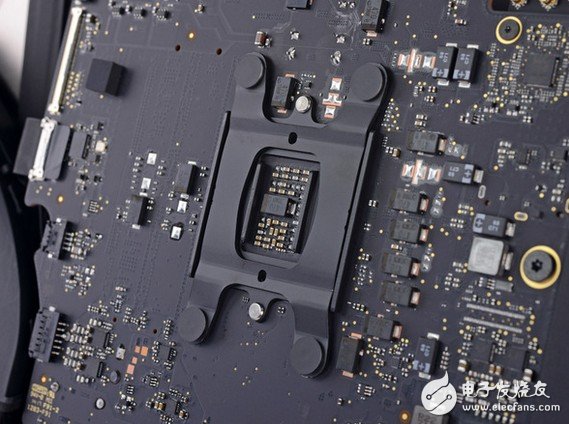

散热器下就是处理器，CPU ，采用的是标准的LGA 1151接口。这也是近年来，iMac首次支持更换CPU

处理器是英特尔SR32W酷睿i5-7400 Kaby Lake处理器，6M缓存，可以睿频至3.5GHz

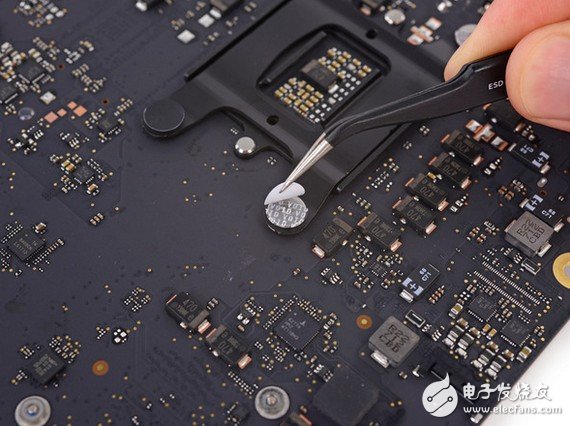

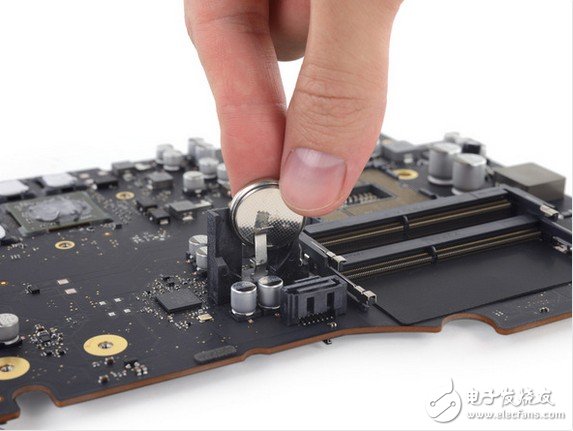

主板上的CMOS电池。由于采用全新的模块化硬件，留给CMOS电池的空间很少。

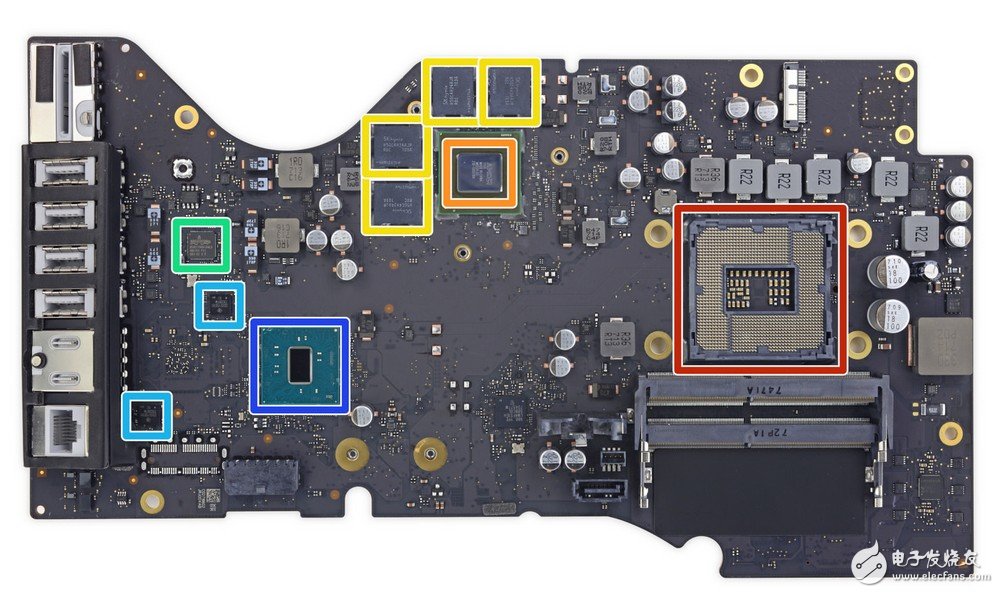

主板上的芯片包括：

红色：英特尔LGA 1151 CPU插槽

橙色：AMD Radeon Pro 555显卡

黄色：SK海力士H5GC4H24AJR-ROC 4 Gb GDDR5 2400 MHz内存

绿色：博通BCM5776以太网控制器

紫色：德州仪器CD3215C00

蓝色：英特尔SR2C9平台控制中心

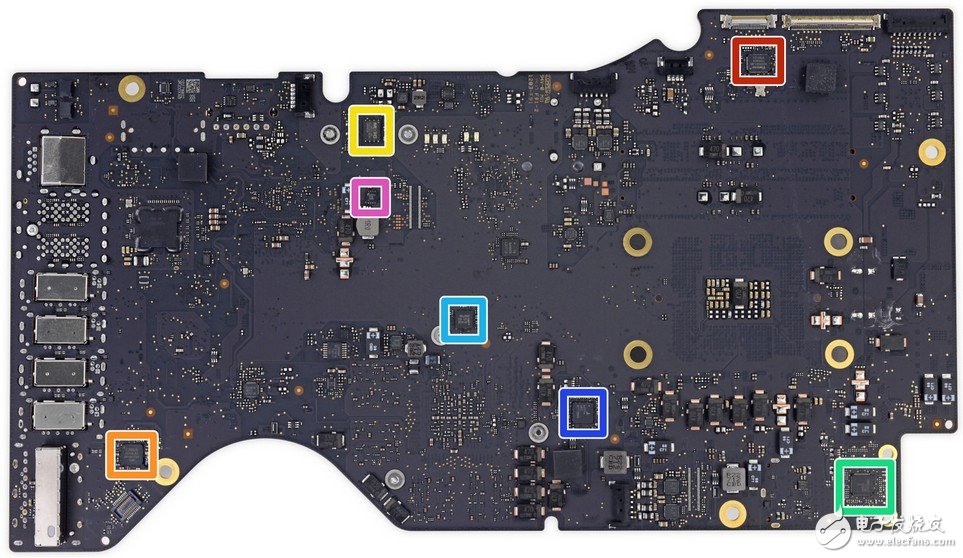

主板的背面包括：

红色：Vimicro VC0359相机处理器

橙色：Cirrus Logic CS42L83音频控制器

黄色：MXIC MX25L6473E 64 MB闪存

绿色：Intersil 95828 HRTZ X707DMB

紫色：恩智浦（NXP）6142E

蓝色：Intersil 6277A HRZ W711BH3

粉色：仙童半导体FDH10CJ

4K iMac的面板来自LG，型号为LM215UH1-SDB1

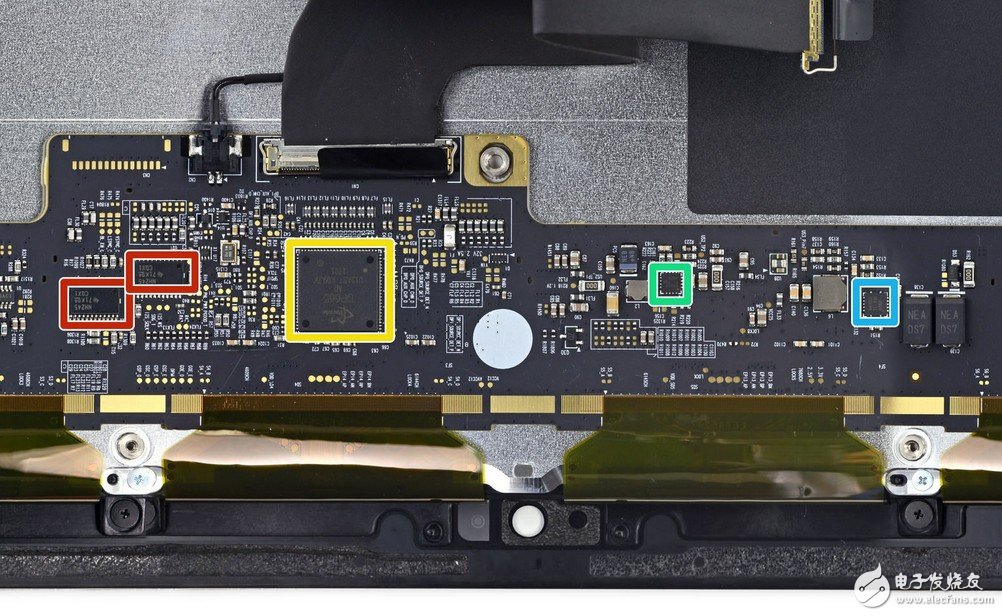

屏幕上的芯片包括：

红色：德州仪器SN74LVC8T245 8位双电源总线收发器

橙色：德州仪器BUF16821可编程伽玛电压发生器和Vcom校准器

黄色：谱瑞科技 （Parade） LCD时序控制器

绿色：德州仪器TPS54218 4.5 V转17 V输入，3A同步降压SWIFT转换器

紫色：德州仪器TPS54320 4.5 V转17 V输入，3A同步降压SWIFT转换器

蓝色：德州仪器TPS65168高分辨率，全可编程LCD Bias

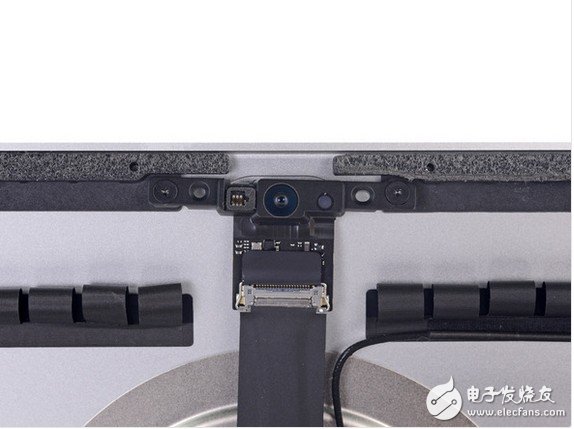

前几年的iMac采用双麦克风设计，两个麦克风位于前置摄像头附近。两个麦克风允许iMac更好的过滤环境噪音，并产生清晰的信号。

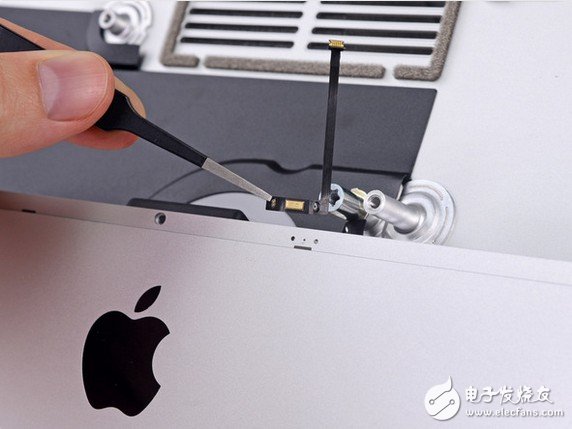

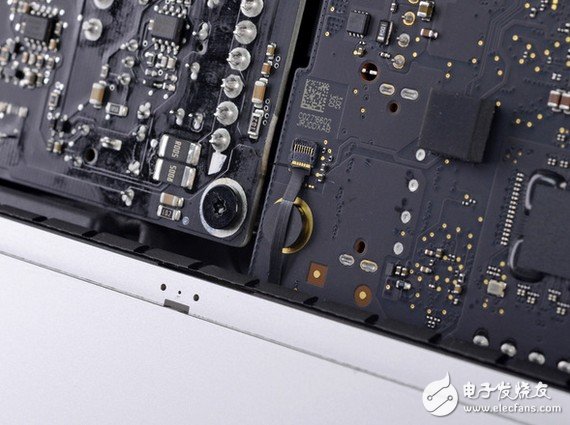

今年，苹果只配备了单个麦克风，并转移至了显示屏下方。

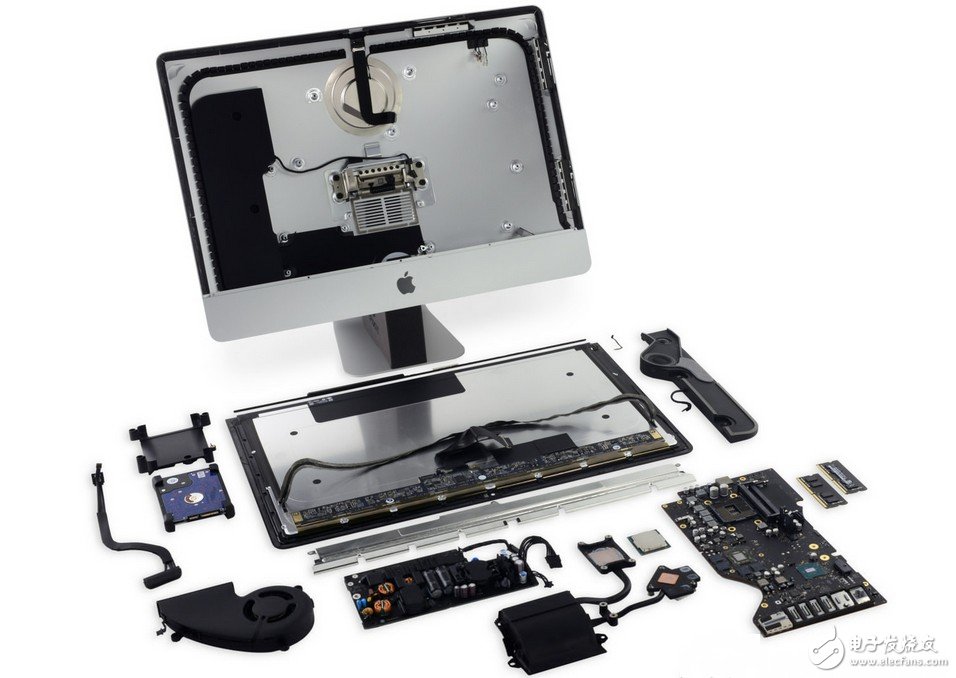

拆解完毕。可维修性得分为3分，满分为10分。CPU和内存都可以升级，但大部分配件都隐藏在主板背面，需要很大工作量才能完成拆解。
