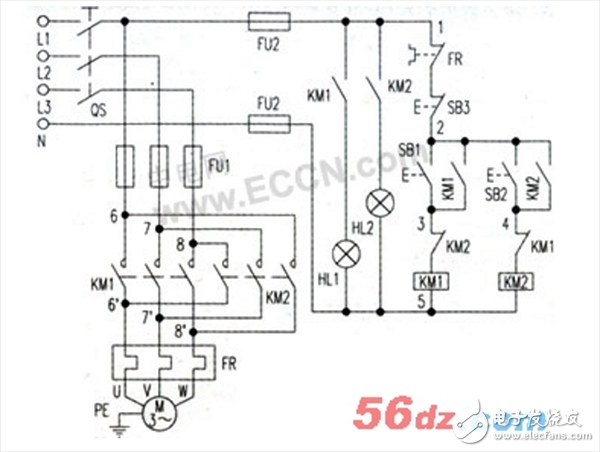

机床电机控制电路连接完成后,在通电试车前应进行检查,防止错接、漏接或线路故障。通常是对照原理图,从电源端逐段核对端子接线,以排除错接、漏接。这种方法很麻烦,特别是较复杂的电路,还易出错。其实可根据电路的工作原理。利用所学的基础电路知识,通过用万用表测量电路的电阻,即可判断出所接电路是否正确以及各电气元件的动作情况及判断电路故障点。下面以交流接触器联锁控制的电动机正反转控制电路为例说明如何检查电动机控制电路。

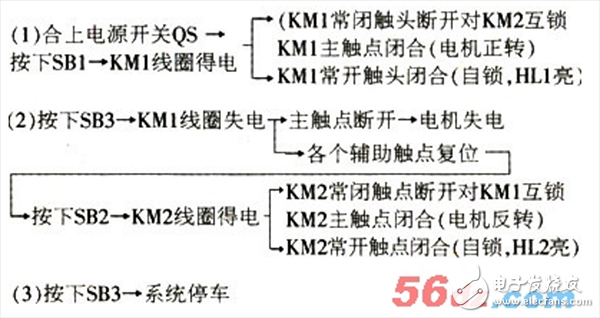

一、分析电路工作原理
二、检查线路步骤及方法
1 .外观检查
1) 检查有无绝缘层压入接线端子,如有绝缘层压入接线端子,通电后,会使电路无法接通。 2) 检查裸露的导线线芯是否符合规定。 3) 用手摇动、拉拨接线端子上的导线。检查所有导线与端子的接触情况,不允许有松脱。 4) 用万用表检查各元件动作情况及接线是否正确。
2 .主电路的检查
用万用表: RxlO 挡或 R × 100 挡,将两表笔分别接在图中 6 与 U 、 7 与 V 、 8 与 W 两点之间。正常情况万用表指针此时应分别指在“∞”位置。然后,测量点不变,手动交流接触器 KM1 、 KM2 ,此时,若万用表指针从无穷大位置向右偏转,说明交流接触器动作良好且主电路交流接触器主触点及热继电器热元件接线正确且情况正常。
3 .控制电路的检查
1) 检查按钮的动作及接线情况。用万用表 R × 10 挡或 R × 100 挡,将两表笔分别接在图中 1 、 5 两点。正常情况万用表指针此时应指在“∞”位置。万用表指针指示正常后,按下按钮 SB1 ,若万用表指针向右偏转,说明按钮 SB1 接线正确且动作良好,松开按钮 SB1 。此时万用表指针应又回到“∞”位置.万用表指示的电阻值为交流接触器线圈的直流电阻 ( 交流接触器 KMl 、 KM 型号相同 ) 。
再按下按钮 SB2 ,若万用表指针向右偏转,说明按钮 SB2 接线正确且动作良好,松开按钮 SB2 ,此时万用表指针又回到“∞”位置。再按下按钮 SB1( 或 SB2) ,万用表指针向右偏转,万用表指示的电阻值为交流接触器线圈的直流电阻。然后在不松开 SB1( 或 SB2) 的情况下。按下 SB3 ,若万用表指针从右偏向“∞”位置,说明按钮 SB3 接线正确且能可靠断开控制电路。 2) 检查自锁环节。用万用表 R × 10 挡或 R × 100 挡,将两表笔分别接在图中 2 、 5 两点,正常情况万用表指针此时应指在“∞”位置。
万用表指针指示正常后,手动交流接触器 KM1 ,若万用表指针向右偏转,说明自锁辅助动合触点 KM1 接线正确且动作良好.万用表指示的电阻值为交流接触器线圈的直流电阻。然后,松开交 流接触器 KM1 .使万用表指针回到“∞”位置。再手动交流接触器 KM2 ,若万用表指针向右偏转,说明自锁辅助动合触点 KM2 接线正确且动作良好。
4 .检查互锁环节
1) 动断互锁辅助触点 KM1 。用万用表 R × 10 挡或 R × 100 挡,将两表笔分别接在图中 4 、 5 两点,正常情况万用表指针应由“∞”位置向右偏转。万用表指示的电阻值为交流接触器 KM2 线圈的直流电阻,然后.手动交流接触器 KM1 。若万用表指针又偏向“∞”位置。说明动断互锁辅助触点 KM1 接线正确且动作良好。 2) 动断互锁辅助触点 KM2 。用万用表 R × 10 挡或 R × 100 挡。
将两表笔分别接在图中 3 、 5 两点,正常情况万用表指针应由“∞”位置向右偏转。万用表指示的电阻值为交流接触器 KM1 线圈的直流电阻,然后,手动交流接触器 KM2 。若万用表指针又偏向“∞”位置,说明动断互锁辅助触点 KM2 接线正确且动作良好。
通过上述几步.就可检查出电路的接线及电路各元件的基本情况,这样,就可通电试车了。
-
