ps工程helloworld的建立步骤教程详解

Hx 作者:工程师陈翠 2018-07-13 09:07 次阅读

Zedboard的PS工程,helloworld,使用的软件是PlanAhead 14.2 + XPS 14.2 +SDK 14.2。这次实验主要参考的是超级晴天的文档,但是按照他的步骤还是不能成功,倒腾了好几个小时才搞定了。当中有出现过FPGA configuration is not done on the target。Please configure the target with bitstream and try again的错误,但是都解决了。因为之间有一些很关键的步骤省略了,可能也是由于软件的版本不同的原因。下面就是具体的步骤。

首先你要确保你的usbuart驱动是正确安装的,具体在前面文档有记录。

一.配置硬件信息

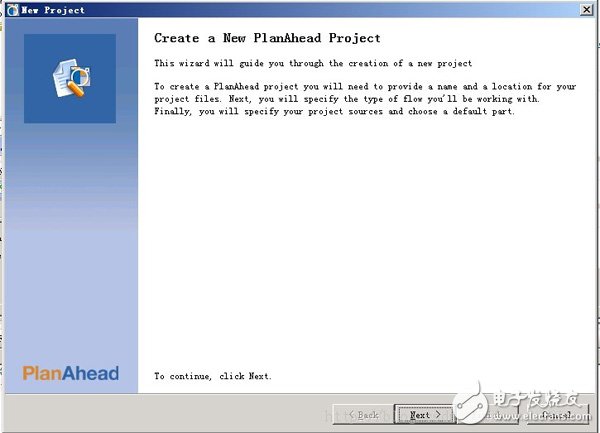

启动PlanAhead,进入新建工程向导

ps工程helloworld的建立步骤教程详解

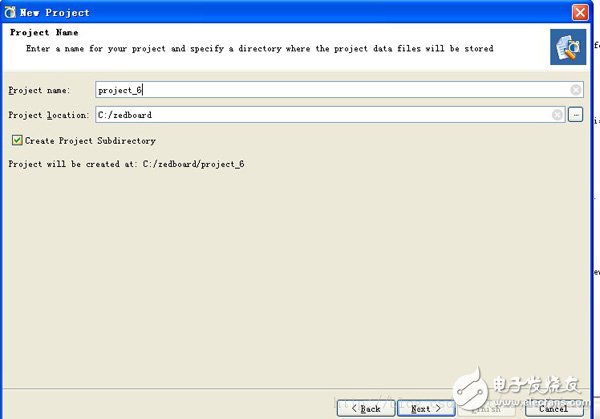

选择工程名和路径

ps工程helloworld的建立步骤教程详解

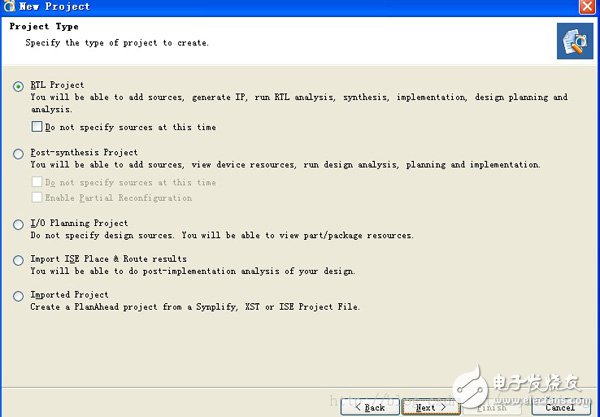

选择RTL工程

ps工程helloworld的建立步骤教程详解

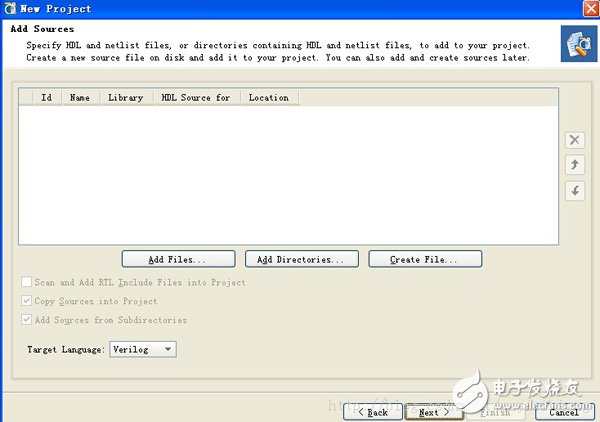

不添加任何文件,一路next

ps工程helloworld的建立步骤教程详解

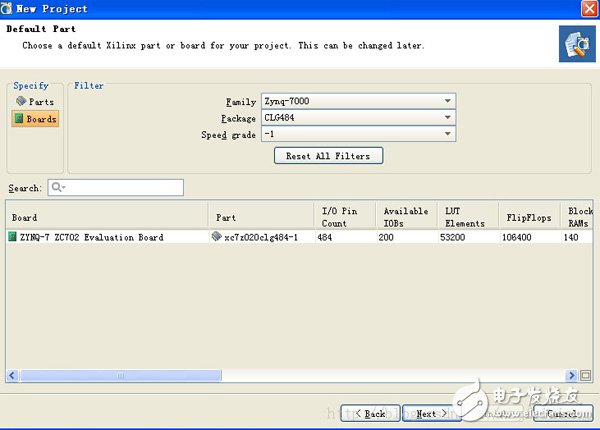

选择board,这里选择parts也是可以的(实验成功),这里选择boards,如下图

ps工程helloworld的建立步骤教程详解

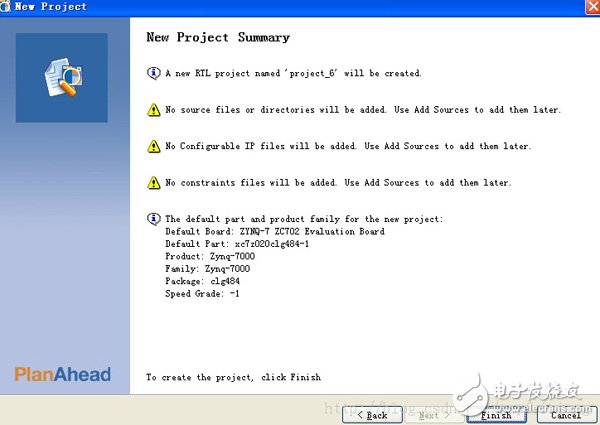

完成工程向导

ps工程helloworld的建立步骤教程详解

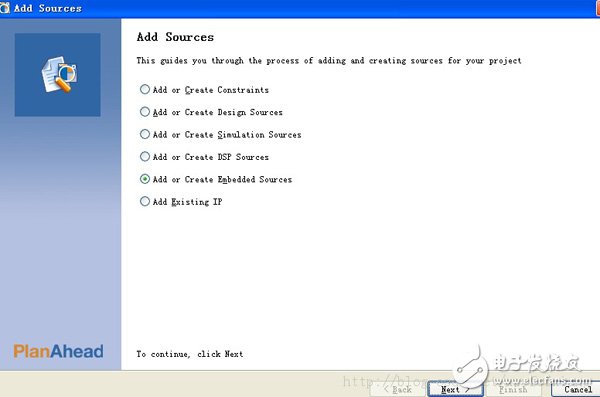

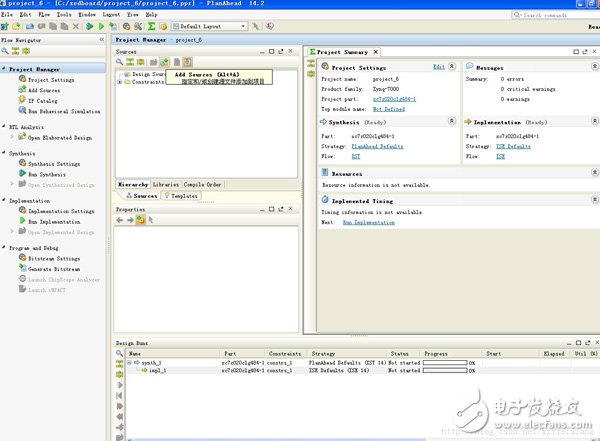

PlanAhead进入工作视图,在Project Manager中单击那个有+的图标(addsources),出现下图,选择EmbeddedSources

ps工程helloworld的建立步骤教程详解

ps工程helloworld的建立步骤教程详解

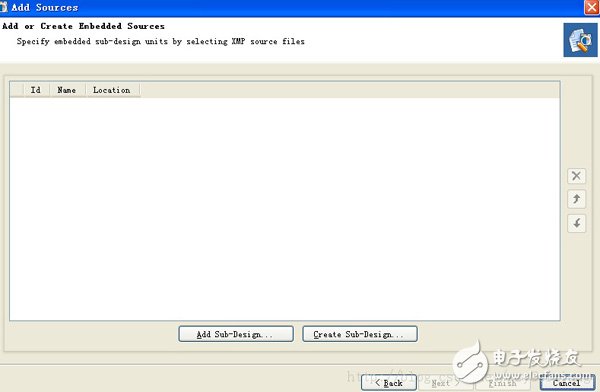

Next 选着Create Sub-Design。

ps工程helloworld的建立步骤教程详解

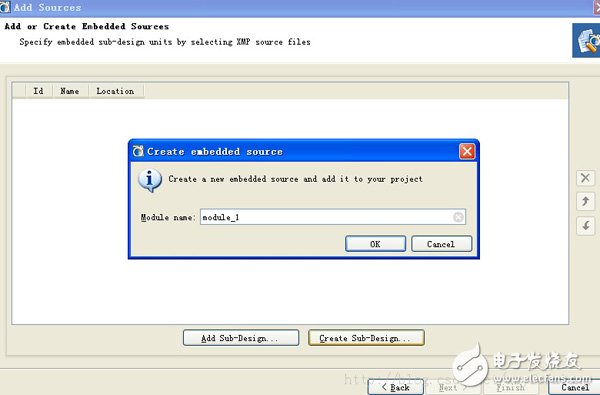

输入名称,注意千万不要是module。

ps工程helloworld的建立步骤教程详解

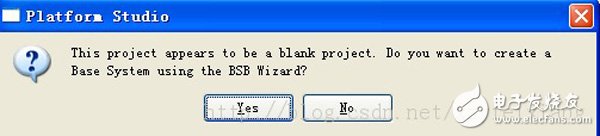

确定后,提示所建立的一个zynq工程,提示是否建立bsb Wizard,选择yes

ps工程helloworld的建立步骤教程详解

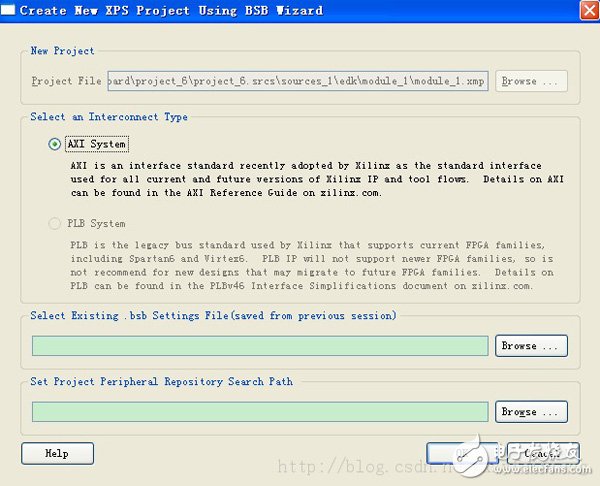

意这里也就和超级晴天中最大的不同的地方,选择了yes以后,出现的是下图

ps工程helloworld的建立步骤教程详解

选择ok,出现下图

ps工程helloworld的建立步骤教程详解

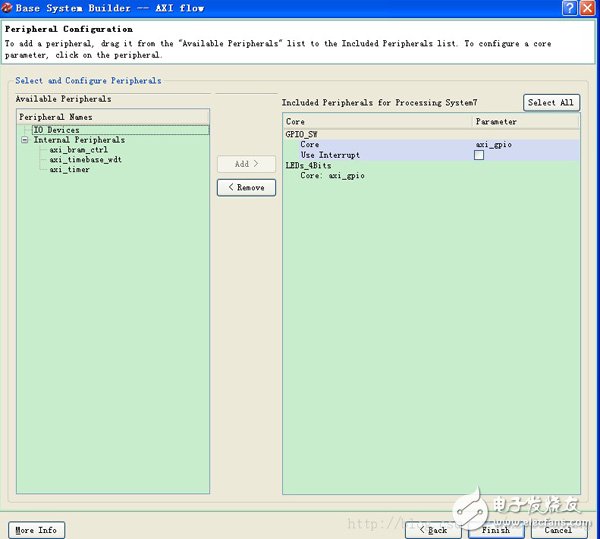

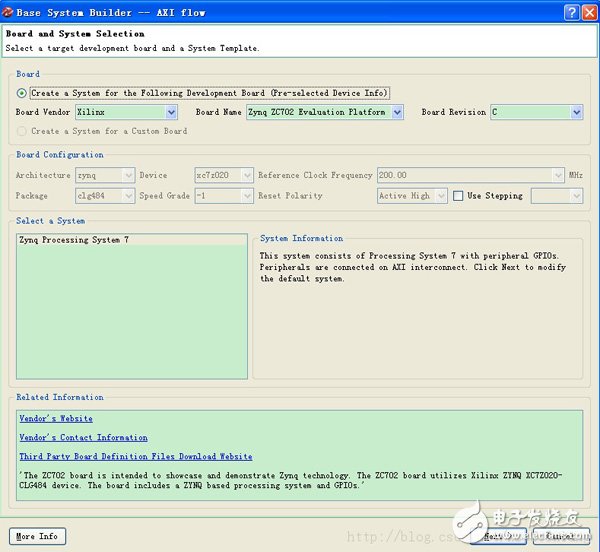

选择next,

ps工程helloworld的建立步骤教程详解

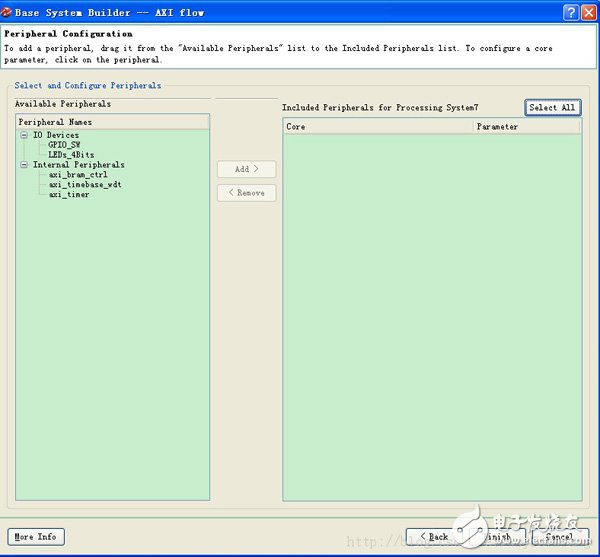

这里不要大意,一定要把右侧的两个东西来remove掉,我当时就是卡在这里。,remove后出现这样的图

ps工程helloworld的建立步骤教程详解

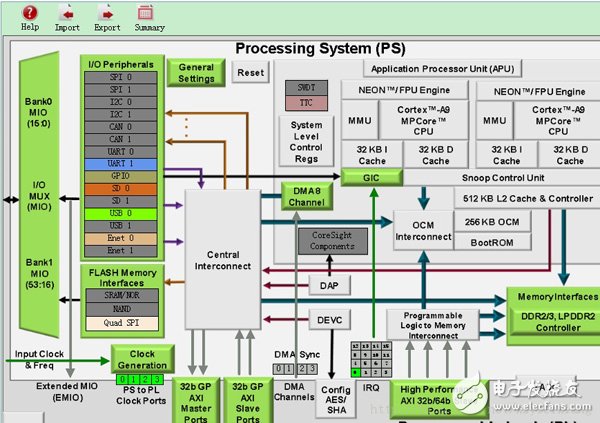

点击finish就可以了,然后进入zynq的配置界面,Diligent公司做好了一个配置方案,可以到网上下载到配置文件

点击上图中的import,找到那个,xml文件。(没有这个文件的话可以问我要)。点击ok和yes,这里就不贴图了,之后的图是这样的

ps工程helloworld的建立步骤教程详解

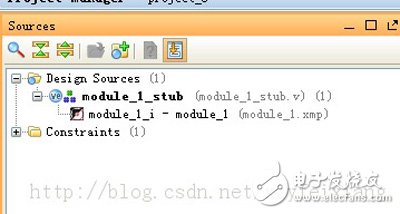

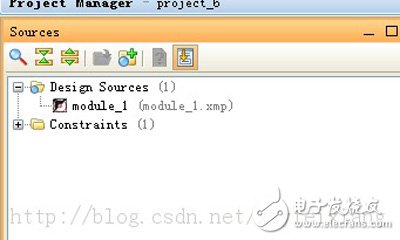

可以看到配置前后是有一些区别的。关掉xps,回到PlanAhead,看到

ps工程helloworld的建立步骤教程详解

右键这个,xmp文件,选择Create Top HDL,生成顶层HDL文件。

ps工程helloworld的建立步骤教程详解

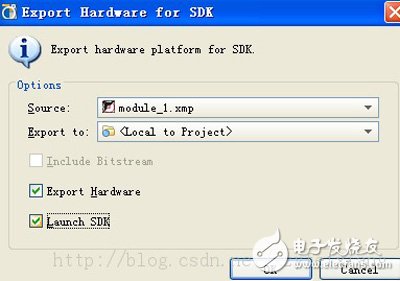

最后一步,将硬件信息导入到SDK,File-》Export Hardware,记得勾选Launch SDK,至此,硬件配置完成了。

ps工程helloworld的建立步骤教程详解

二:建立软件工程

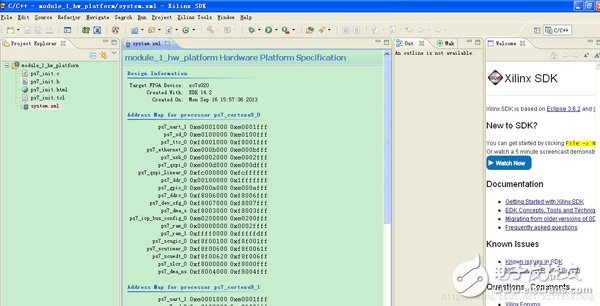

上一步会进入sdk,

ps工程helloworld的建立步骤教程详解

File-xilinx c project

ps工程helloworld的建立步骤教程详解

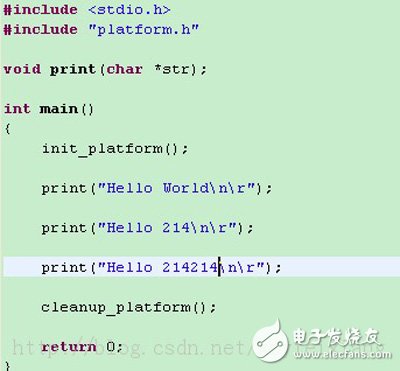

然后next和finish就可以了。可以适当修改helloworld。C文件。如下图

ps工程helloworld的建立步骤教程详解

Save,会自动编译。

ps工程helloworld的建立步骤教程详解

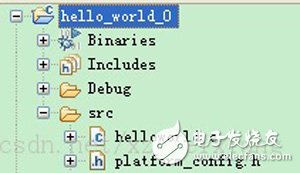

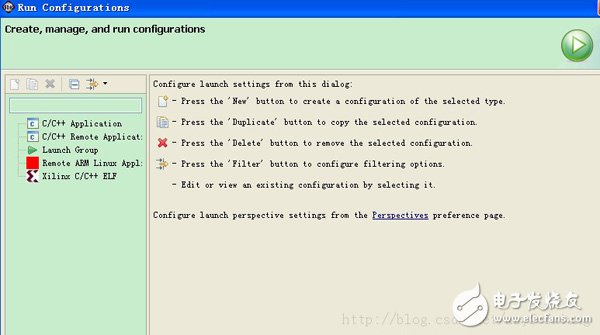

右键hello_world_0,Run As----Run Configuration

出现

ps工程helloworld的建立步骤教程详解

双击Xilinx C/C++ELF,run就可以了,

ps工程helloworld的建立步骤教程详解

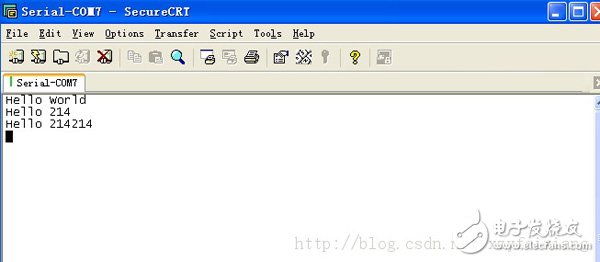

观察效果

ps工程helloworld的建立步骤教程详解

总结:在module_1这里栽了跟头,因为一开始用的是module,还有就是那个很关键的必须把那两个东西给remove掉。
