MacBook拆解:满城尽带玫瑰金

454398 来源:威锋网 作者:佚名 2016-04-26 09:35 次阅读

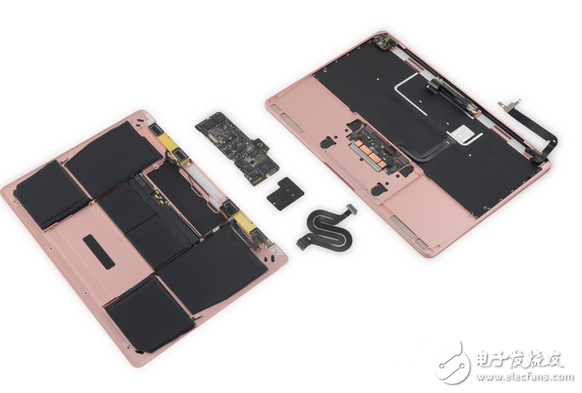

时隔一年后苹果终于对去年发布的 12 英寸 MacBook 进行更新,除了新增玫瑰金配色外,2016 年款的 MacBook 是否就和 2015 年款的没有什么区别呢?目前国外著名的拆解机构 iFixit 已经对这款新品进行了拆解,接下来就让我们一同来看个究竟。

1.基本配置

12 英寸 IPS Retina 屏幕,分辨率 2304 x 1440(ppi:226)

1.1GHz 双核英特尔 Core m3 处理器(最高可配置到 1.3GHz 双核英特尔 Core m7)

8GB 内存(1866 MHz LPDDR3)

256 或 512GB PCle 闪存

英特尔 HD Graphics 515

802.11a/b/g/n/ac Wi-Fi 无线网络连接和蓝牙4.0

单个 USB-C 接口和 3.5mm 耳机接口

2.要不是今年新增了玫瑰金色,从外观上分清 2016 年款和 2015 年款 MacBook是非常困难的。

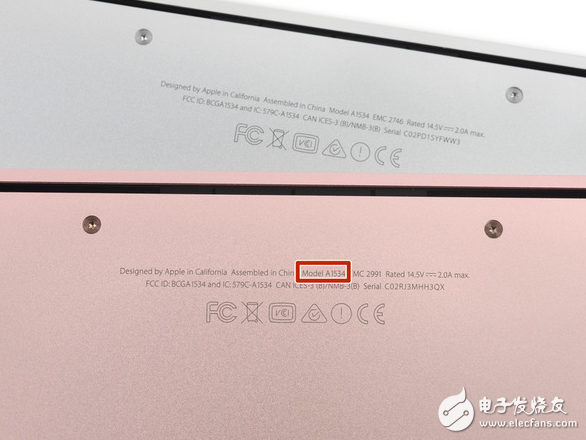

从背面可以看到新款 MacBook 的型号为 A1534。

唯一的区别可能就是更新后的 EMC 号码是 2991,去年款为 2746。

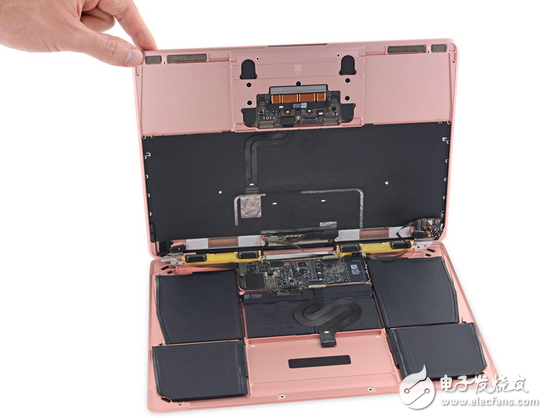

3.打开后你可以发现玫瑰金不仅仅是出现在表面,内部也是“满城尽带玫瑰金”。

在进一步拆解之前,我们先来看看驱动触控板的芯片


红色:博通 BCM5976 触摸屏控制器

橙色:意法半导体 32F103 ARM Cortex-M3 微型控制器

黄色:International Rectifier IRFH3702 单个 N-Channel HEXFET 电源 MOSFET

4.这是什么?去年出现的让人讨厌的三翼螺丝不见了,现在换成了更容易处理的 Phillips。



庆幸的是,内部其它的螺丝也仍然是标准的 Phillips 和 Torx(梅花型)。

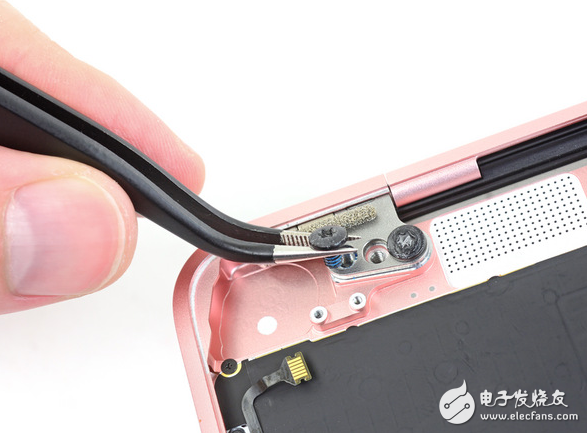

不过,另一个“惊喜”是位于铰链处的螺丝,这些梅花型螺丝头附着一种物质,当你旋转螺丝的时候并不是那么容易处理。

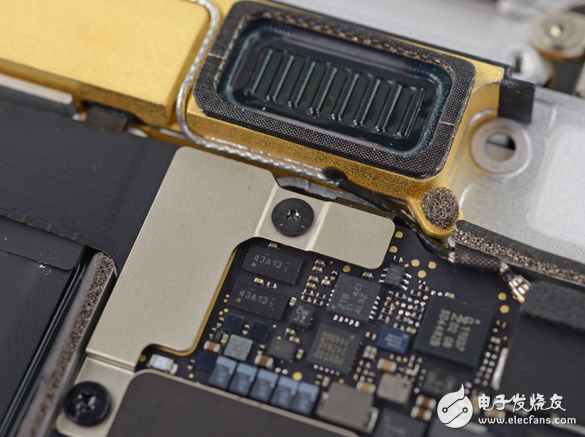

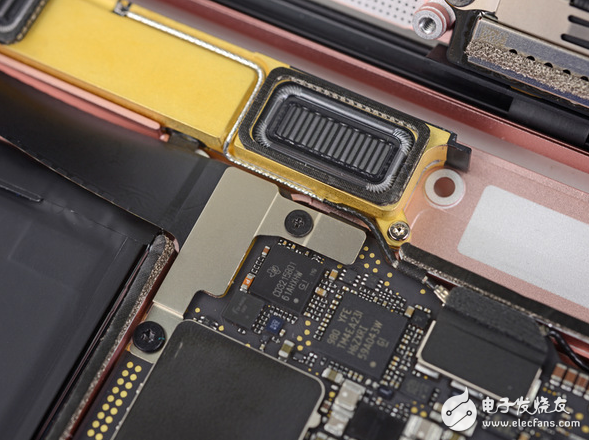

5.接下来到 MacBook 的另一面,似乎 USB-C 的硬件发生了一些变化。线缆现在被层压塑料固定在 USB 板,并将两个零部件压缩到一个单元上。


此外,新的硅胶从线缆上移动到了 USB 板。这是新款 USB-C(上)和 2015 年款 USB-C(下)的对比。

红色:谱瑞科技的 PS8741A(旧款为 PS8740)

因此,新款的 USB-C 硬件并不兼容于 2015 年 MacBook。

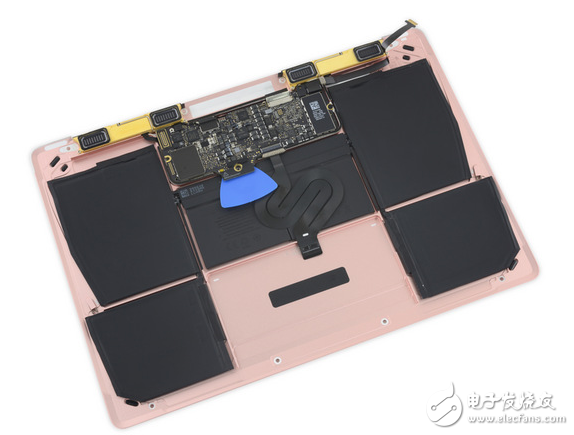

6.电池


电池形状和 2015 年款的 100%相同。

电池容量从去年的 7.55V,39.71Wh 提升到了 7.56V,41.41Wh,据闻最长可以播放 11 个小时的 iTunes 电影。

iFixit 猜测电池容量的提升要归功于电池威廉希尔官方网站 的改善(尽管也有可能是电池的体积增大了那么一点点)

遗憾的是,粘合剂依然是个烦人的东西。

最后,新款 MacBook 电池兼容去年的 MacBook。

7.主板

红色:英特尔 SR2EN Core m3-6Y30处理器(4M 缓存,最高达 2.20GHz)

橙色:东芝 TH58TFT0DFKLAVF 128GB MLC 闪存(背面也有 128GB,总共 256GB)

黄色:镁光 MT41K256M16LY-107 4GB DDR3L SDRAM

绿色:Universal Scientific Industrial 339S0250 Wi-Fi 模组

浅蓝:博通 BCM15700A2

深蓝:美国国家半导体 48B1-11

紫色:F4432ACPE-GD-F

8 主板背面

红色:东芝 TH58TFT0DFKLAVF 128GB MLC 闪存

橙色:三星K3QF4F4 4GB LPDDR3 RAM(加上主板正面的 4GB,总共 8GB)

黄色:苹果338S00066(似乎是 2015 年款 338S00055 SSD 控制器的更新版)

绿色:德州仪器/Stellaris LM4FS1EH SMC 控制器

浅蓝:SMSC 1704-2 温度传感器

深蓝:德州仪器 SN650839

紫色:德州仪器 TPS51980A

9.

红色:德州仪器 CD3215B01 61AHXHW

橙色:Intersil 95828

10.


2016 年款 MacBook 可维修得分:1 分(分数越低,越难修复)

烦人的三翼螺丝不见了,换成了标准的 Phillips 螺丝。

处理器、RAM 和闪存依然焊接在主板上。

电池组装依然要非常小心翼翼,还要注意粘合剂。

Retina 显示屏没有保护玻璃,如果需要更换的话,成本可不便宜。
