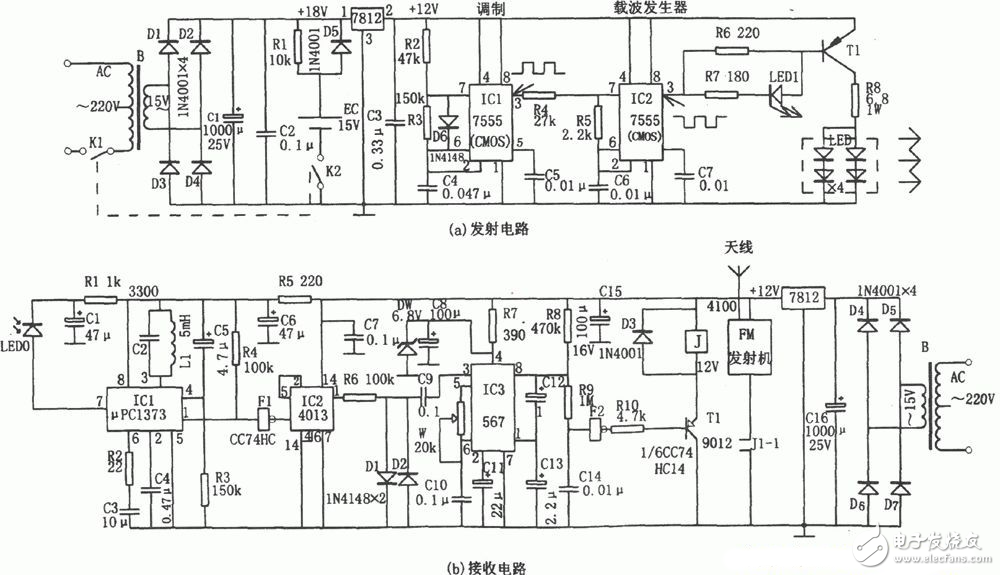

图(a)主要采用了两块CMOS型555(或用一块556)IC1、 IC2,二者分别输出1.5kHz和35kHz的波形,其中用1.5kHz的方波对35kHz的载波进行调制。图中IC1接成多谐振荡器,振荡频率为 l.5kHz,其由R2、R3、D6和C4对应的充放电时间常数决定。IC1输出方波的占空比为l:3(160μs:500μs)。图中IC2的振荡频率由R4、R5和C6对应的充放电时间常数决定,且IC2振荡器受IC1输出的方波控制。为增强发射的红外功率,可将红外发射管串、并接,且若采用聚光镜头效果会更好。本电路中采用CMOS型555,若采用双极型555,因其输出电流可达200mA。则当监控距离近时不需加三极管T-推动就可以在555的输出端③脚直接接LED。
图(b)为红外接收电路。μPC1373是一个内含高增益前放和检波的集成器件,其③脚的LC回路的调谐频率为35kHz(与载波相同)。IC3(567)是一个具有锁相环回路的纯音译码集成电路,通过调节W和C可使频率镇定在750kHz。
本报警电路可用于红外线监控库房、金库等场合,当发现有人闯入禁止区时,红外接收电路自动启动无线发射机,发送并遥控远地的接收机报警。
-
