自制无线路由器，带电池供电

1 材料和工具

DIY目的：

●给无线路由器加装外接电池供电。

●给无线路由器加装micro接口，让它能够从电脑取电。

●集成充电控制，尽量减少日常需要的管理。

DIY需要的工具和材料：

●无线路由器一个，这里选用的是TPlink的WR710N型号。路由器的基础功能决定改造后的功能，如果你需要插3G网卡的话就需要选带有相应功能的。

●锂电池一块，这里用的是一块华为C8650的电池，不过它的体积过大，最后就只能外置了。电池的容量越大越好，路由器能坚持的时间就越长。

●充电电路，上面提到的C8650电池自带座充，改造起来相当省事。

●电磨，或者好用锋利的美工刀。

●电烙铁，焊锡，助焊剂，导线，胶带，502胶，环氧胶等。

2 拆解路由器和电池座充

路由器由内部的塑料卡子卡住，小心一些用指甲或者三角撬片就可以把盖子取下。 电池座充背后两个橡胶帽盖住螺钉，直接旋下即可。

可以看到这款无线路由内置了连通市电的电源，很方便改造。

3 改造路由器

这一部分动手之前，有条件的话最好看一下路由器的电路图和相关维修资料。 对这一次用的WR710N来说，它自带内置的5V开关电源提供USB接口的电源输出，然后通过背面的稳压芯片U10降压到3.3V供给无线部分工作。基于这一设计，改造的计划如下：

拆掉U10，将无线部分的3.3V电源输入和开关电源的5V输出引到路由器外。用5V输出在接电的情况下给外接的锂电池充电，同时外接电池通过3.3V电源输入给无线路由器供电。

具体的改造方法如下：

用热风枪或者烙铁拆下U10，清理焊盘。

将5V输出（红），原先U10的3.3V输出（绿），地线（蓝）分别引出。

用电磨在路由器外壳上方钻个洞，穿出三条外接线。

把路由器按拆解的逆过程组装回去。这时候注意引线要远离高压部分，最好用绝缘胶带固定好。

接下来需要对改造后的路由器进行测试。

首先给绿线和蓝线之间接上3.3V电压，观察路由器能否正常工作，其他设备能否连接上网。

然后将路由器插到插座上，观察红线和蓝线之间是否是接近5V的电压。

由于该路由器内置开关电源直连220V，此时千万注意安全！

两步测试通过，并且没有冒烟发热情况的话，表明路由器改造完成，可以进行下一步了。

顺带一提，TPlink这个系列的无线路由器内部剩余体积都相当大，如果能弄到形状适合的锂电池的话完全可以考虑内置电池，这样在外面看不到引线，用起来也更加方便。 可以改造的选项还有加装SMA高增益天线，更换大容量FLASH，RAM，刷入自制系统等等，不过这次的主题是供电，其他方面先缓一缓。

如果想要改造别的型号的路由器，记得事先研究一下电路图特别是供电部分，比如一些12V供电的路由器，用其他外接电池方式可能更恰当。

4 改造座充

拆开以后可以看到这个座充自带了microUSB充电接口和充电电路，手机电池本身也带了欠压保护和过流保护，意味着我们可以在上面省下一些工夫。

座充方面的改造计划如下：将充电输入与路由器的5V电源输出相连。增加一个降压芯片提供将输入的5V电压或电池的3.7V电压降到3.3V，输出给路由器。用一个拨动开关使降压芯片可以在输入的5V电压和电池的3.7V电压之间切换。

具体的改造方法如下：

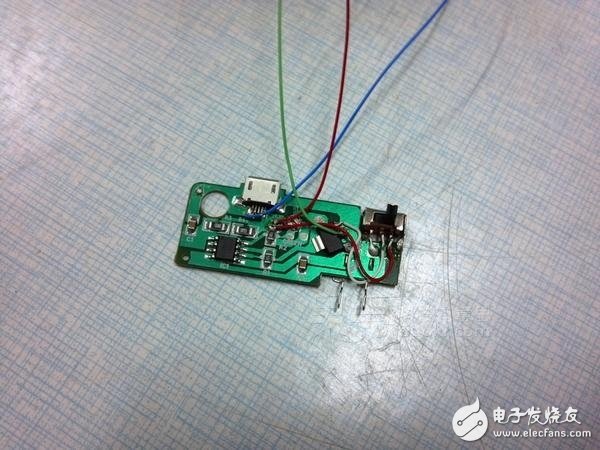

把一个5V-3.3V降压芯片粘在电路板上。可以就用刚才拆下来的U10，但是我在改造时不小心弄丢了，所以用的是稍大一点的AM1117。考虑到路由器本身供电的宽容度比较大，2.5V以上就能工作，所以对芯片的要求不高，供给300mA左右电流AM1117也完全可以胜任。

剪去电路的边角留出拨动开关的位置并粘上开关。

接下来是测试。

首先将开关切换到5V电压位置，不放电池，将路由器插上插座看市电供电时工作是否正常。

将开关切换到电池供电位置并放入电池，开关市电插座上的开关，看路由器在市电断电时能否保持持续供电。

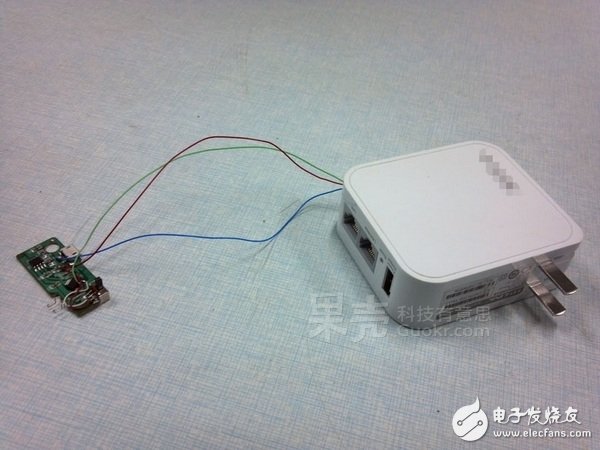

固定好元器件之后开始按照之前的计划飞线并连接路由器。

通过以上两步测试，表明电路方面的改造基本完成。

由于对座充电路板的改造世尺寸增大，原先的外壳难以容纳，并且开关也需要露出外壳便于操作，所以需要用电磨或美工刀对座充外壳作修整，恰好放入电路板为准。

最后，将座充组装回去，并在外壳上的适当地方开孔引线，顺便给拨动开关留出位置。

5 大功告成

最后把座充粘结在路由器上，并固定好两者之间的引线，一个自带电池供电的无线路由器就大功告成了。即使没有交流供电的地方，它也能为你坚持几个小时的网络连接，并且会在有电时自动充电，不需要太多的照顾。

通过笔记本的USB接口和自带电池工作的样子，看起来还不错吧？
