iPod touch 5拆解探秘：与iphone5不同之处在哪里？

知名拆解网站iFixit今天对苹果最新的iPod touch进行了拆解。Pod touch配备了4寸Retina IPS显示屏，支持双频802.11a/b/g/n WiFi连接和蓝牙4.0威廉希尔官方网站 ，后置摄像头为500万iSight摄像头，有LED闪光灯，前置摄像头为120万FaceTime摄像头，可以录制720p视频。此次拆解用到的工具有电吹风、菲利普斯＃000螺丝刀、塑料开启器、手机撬棒、镊子等。

iPod touch 5配备了4寸Retina IPS显示屏，搭载双核A5处理器，支持双频802.11a/b/g/n WiFi连接和蓝牙4.0威廉希尔官方网站 ，后置摄像头为500万iSight摄像头，有LED闪光灯，前置摄像头为120万FaceTime摄像头，可以录制 720p视频。新款iPod touch5配备有Loop挂绳及三轴陀螺仪和加速感应器。

首先进行开箱。iPod touch 5包装盒设计很简洁，盒子背部印有打开盒子的方法，按照步骤来即可

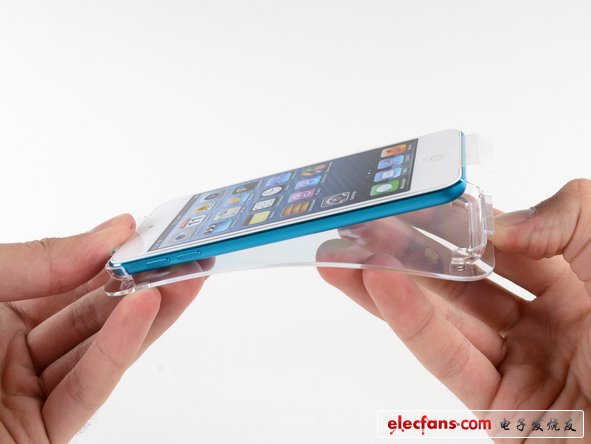

把iPod touch 5背部的保护垫板取下

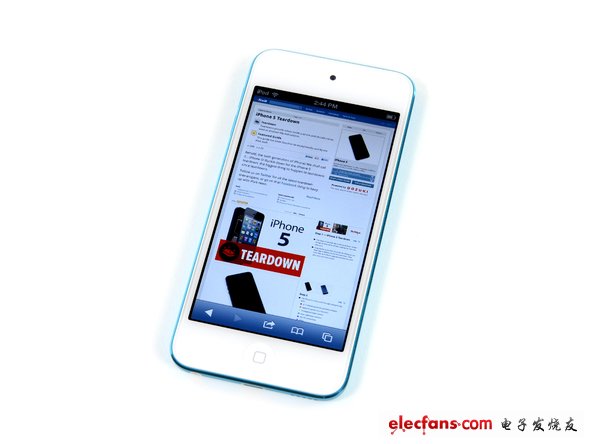

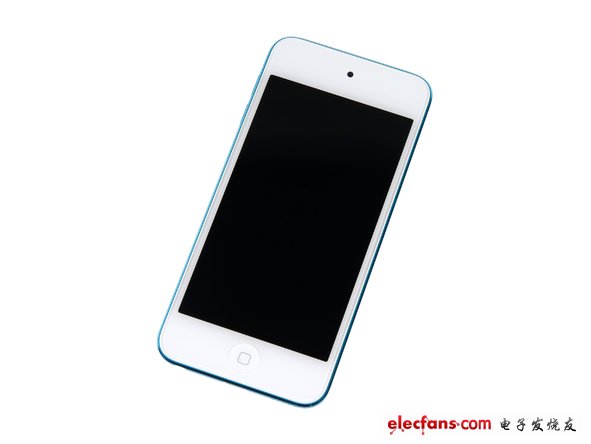

外观设计出色，质感光滑，正面风格看上去非常不错

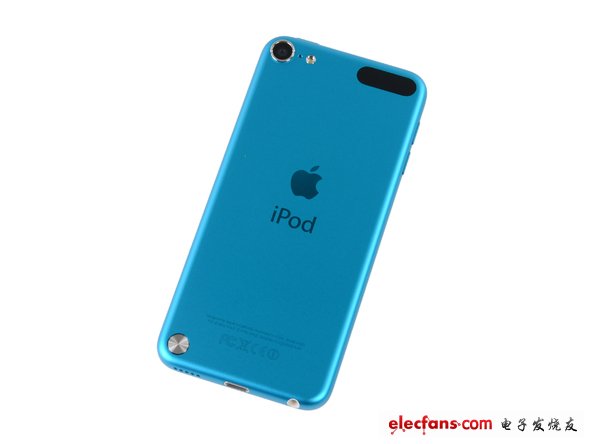

机身背后有一个A1421的型号标识

屏幕分辨率为1136X640、326ppi，与iPhone 5相同

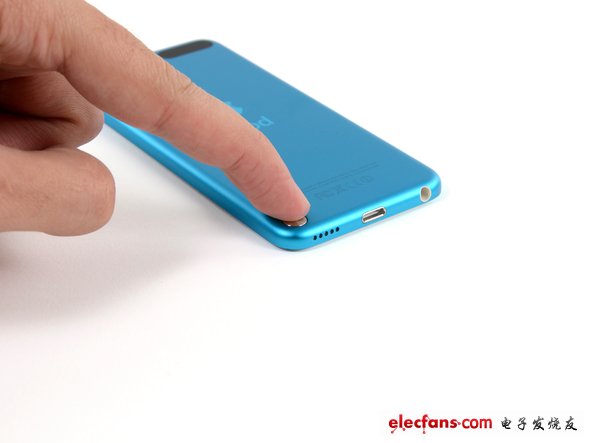

touch 5背面的”loop”挂绳连接器，用力按它可以弹上来

有了它，可以一定程度地减少机器摔坏了

iPod touch 5和iPhone 5外观对比，尺寸没有太大差距

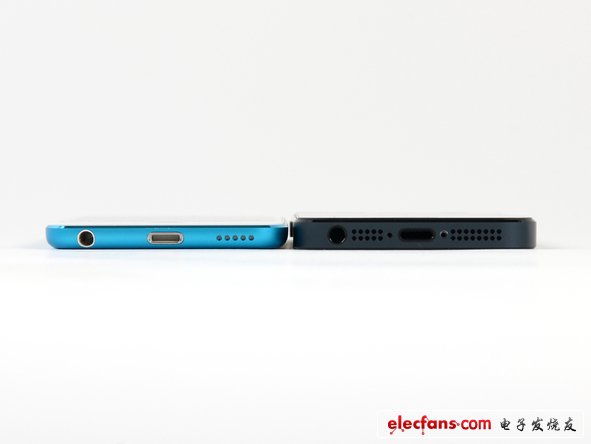

厚度上，iPod touch 5要更薄一些，相当薄啊

长：4.86英寸(123.4 mm)vs. 4.87英寸(123.8 mm)

宽：两者均为58.6mm，高：6.1mm VS 7.6mm，重量：88g VS 112g，按体积计算的话，iPod touch比iPhone 5小20%

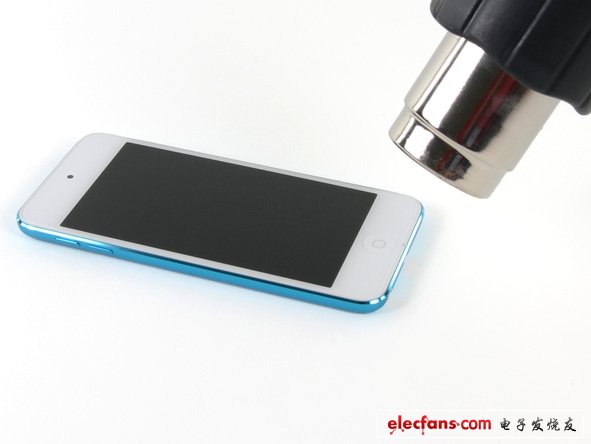

先用吹风机对机身进行烘烤，化开内部的粘合剂

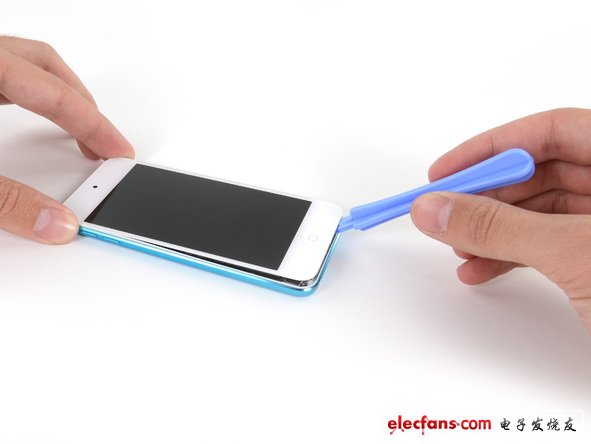

使用工具撬开前面板

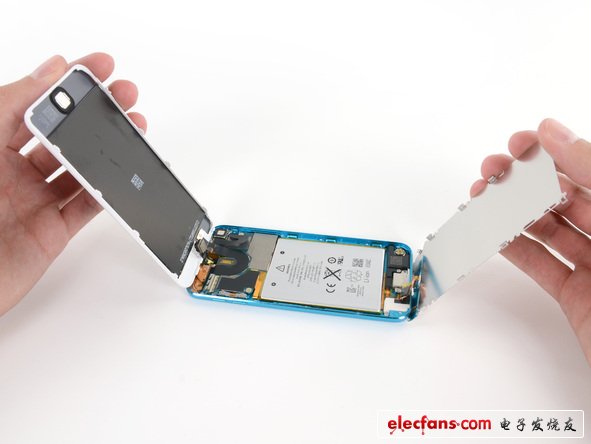

机身分离，中间有支架把持，机身支架和粘合剂将touch 5固定起来

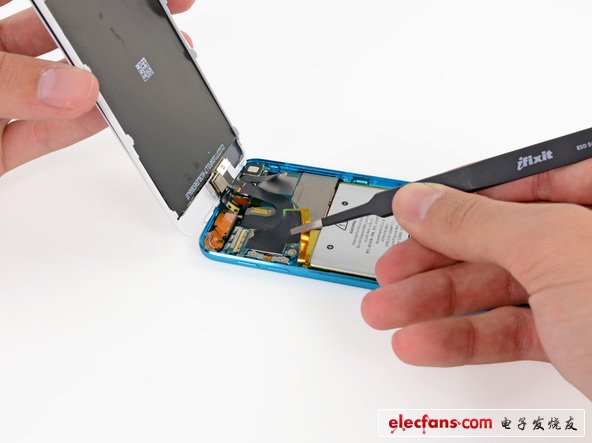

打开以后发现里面还有EMI(电磁干扰)防护罩阻隔

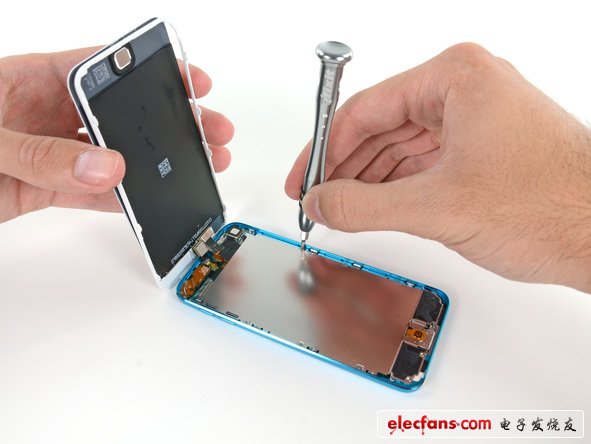

卸下防护罩上的螺丝，取下防护罩

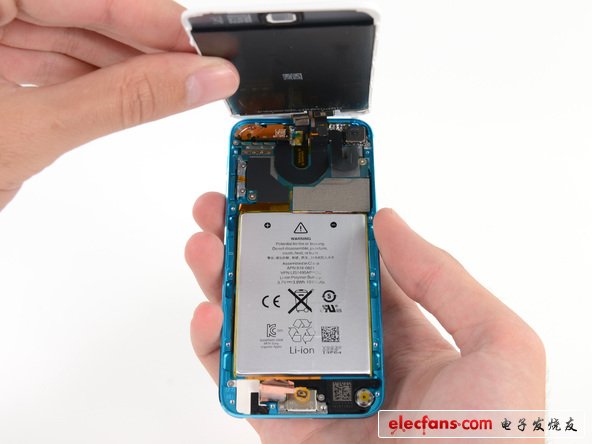

打开防护罩之后，首先映入眼帘的是电池部分，据说可提供高达40小时的音乐播放能力

开始进入拆卸主板工作

从侧面看一下主板背面的构造

由于电池的阻碍，主板现在还不能直接拆下，暂时只能拆到这儿

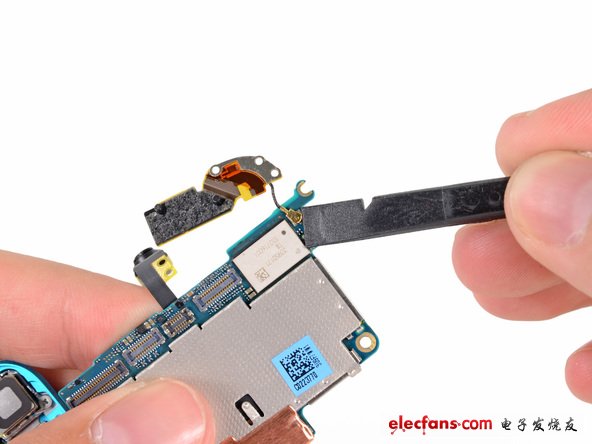

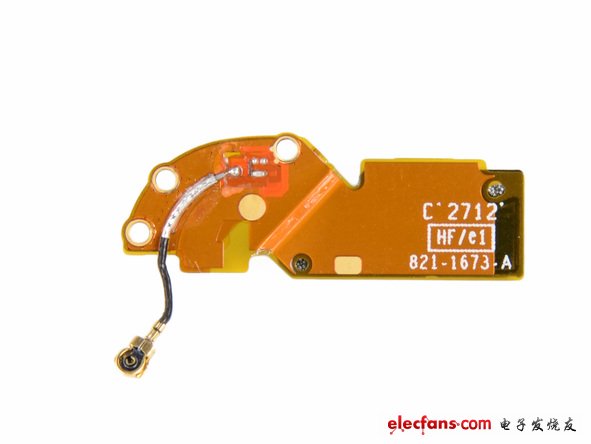

分离天线部分，天线的位置靠近左上角，猜测是Wi-Fi天线

天线上印有标签C 2712、821-1673-A

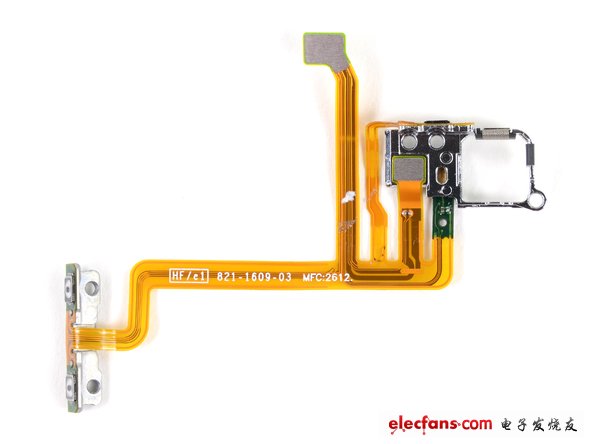

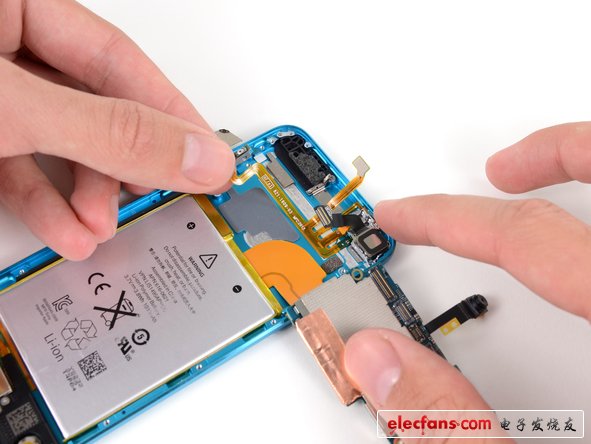

将音量键、麦克风、LED闪光灯、电源键的带状缆线从后壳上拆下

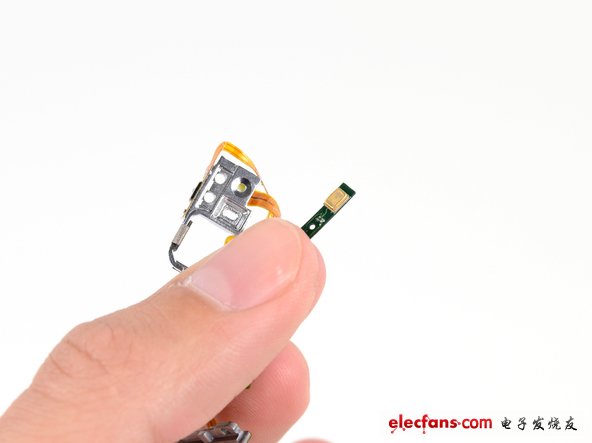

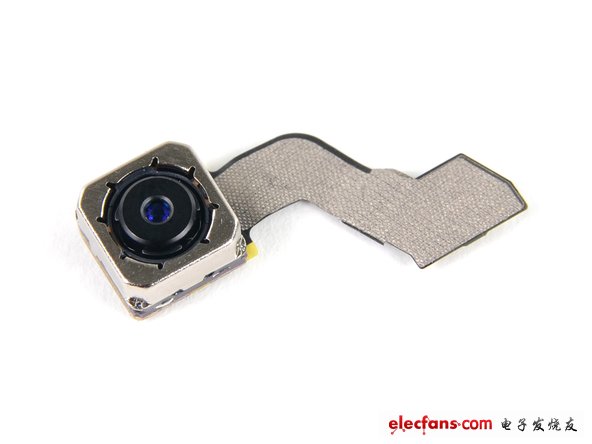

很容易地就可取下后置摄像头和电缆部分

这种缆线的设计虽然可以降低成本，但维修时比较麻烦，其中一处损坏就需要更换整个缆线组件

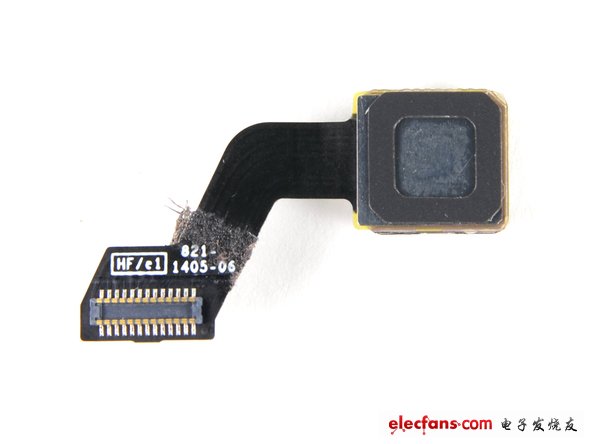

500万像素后置摄像头，f/2.4光圈，拥有红外线滤镜功能

后置摄像头支持录制每秒30帧1080p视频

支持自动对焦，配有LED闪光灯

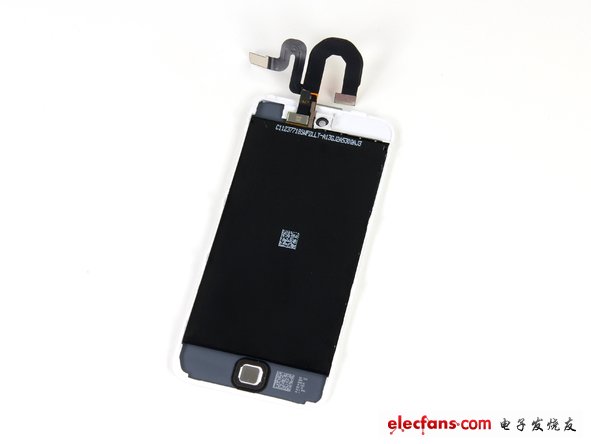

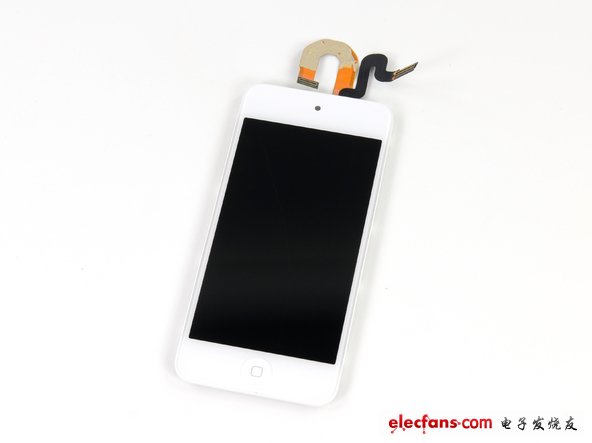

屏幕部分采用一体化的设计方式，目前这种应用较为普遍

虽然苹果称iPod touch 5的屏幕与iPhone 5的屏幕规格功能相同，但是比较起来前者的设计似乎更加简单、廉价

在iPhone 5的拆解中，苹果加强了对Home按键的设计，但在iPod touch中却另当别论

橡胶膜设计的Home键让人有点失望

电池是用粘合剂进行固定的，还好拆解时比较方便

touch 5的电池比iPhone 5的简单一些、也小一些

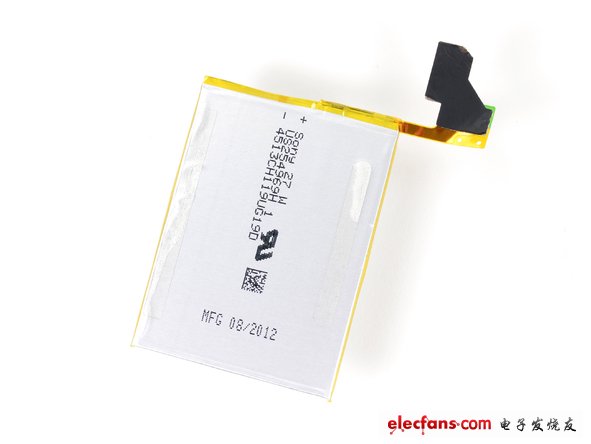

电池规格为3.7V/3.8瓦时、电池容量为1030mAh

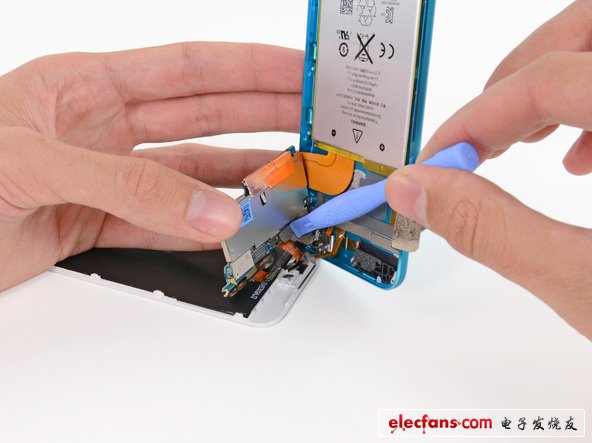

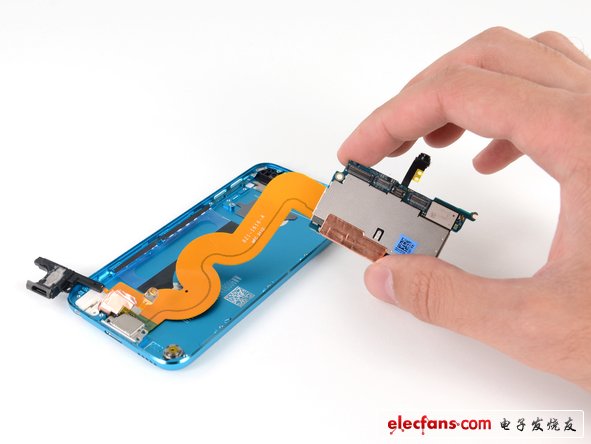

电池取下以后，主板拆卸就好办多了

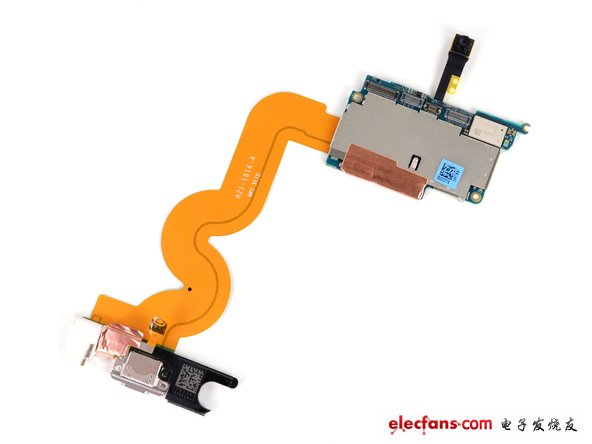

主板与Lightning模块、耳机接口以及麦克风焊接在一起

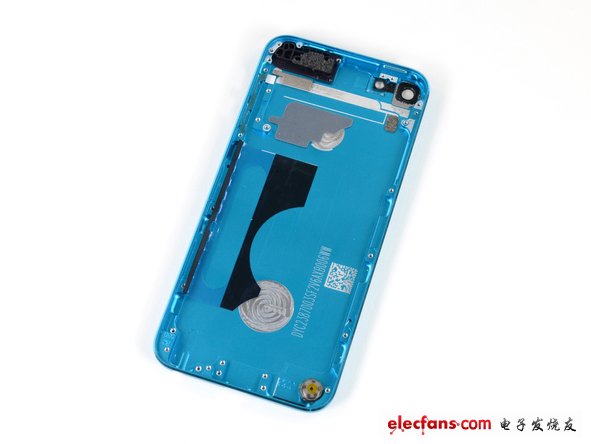

将主板卸开之后的后壳

趁此机会看一下loop连接器是怎样实现的，但最终发现它只是个可以按下的螺旋设计，并无太大新意

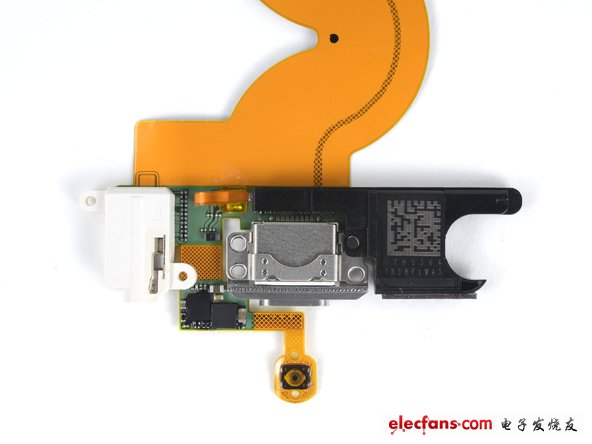

来看一下其他部件，上图为Lightning模块

把左下角的Lightning连接器卸下之后，可以看到与iPhone 5相同的Apple 338S1077 Cirrus音频编解码器

缆线末端即为Lightning接口

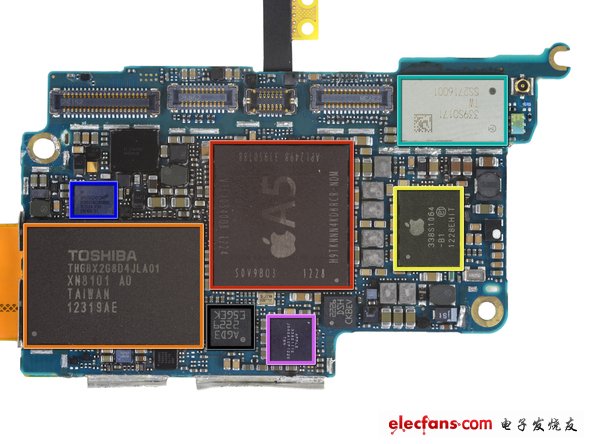

iPod touch 5内部最核心部分展示（一）

iPod touch 5内部最核心部分展示（二）

附各模块型号作用：

朱红色：A5双核处理器、512MB RAM内存，A5处理器上的标签H9TKNNN4KDBRCR

橙色：东芝THGBX2G8D4JLA01 256 Gb (32 GB) NAND闪存

黄色：苹果3381064 对话框电源管理集成电路IC(与苹果338S1131相同)

绿色：村田339S0171 Wi-Fi模块

蓝色：博通BCM5976触摸屏控制器

紫色：苹果338S1116(用途暂时不知)

黑色：意法半导体低功率三轴陀螺仪(AGD3/2229/E5GEK)

朱红色：德州仪器27AZ5R1触摸屏控制器

橙色：意法半导体2226 DSH CKBEV

黄色：NXP恩智浦半导体1608A1

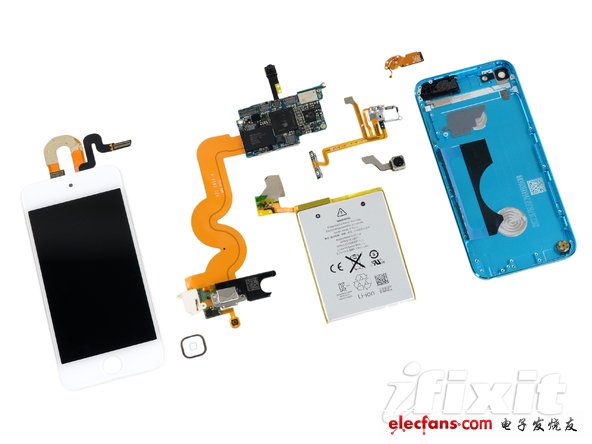

iPod touch 5拆解全家福

拆解总结：

iPod touch 5拆解工作全部结束，iFixit给touch 5的维修容易度打分为3分，iPhone 5拆机容易度为7分，上一代iPod touch 4的分数为4分（分数越到可修复性越高，10分代表最容易修复）。

对 于普通用户来说，想要打开后壳并更换部件非常麻烦，几乎不大可能。首先是机身外部没有螺丝钉，框架和粘合剂的设计轻易难以开启；另外，机身内部的密集设计 和部件之间的粘连设计使得维修非常困难，很容易在拆卸过程中损坏其他部件。如果机器一旦出现故障，建议送往专业维修处进行维修。
