高响度警音发生器电路

报警电路图|报警器电路图 来源:电子发烧友网 作者:小兰 2012-01-12 11:05 次阅读

本警音发生器电路简单,工作性能稳定可靠,工作电压6V-12V,适合在汽车、摩托车上作警笛使用。元器件选择:IC用KD-9561发声IC,也可以选用KD-9562发声IC,按要求接线使之发出警音报警信号。IC2选用TWH8778开关电路,当电源电压为12V时,喇叭BL应选择8Ω、3W以上的扬声器或专用号筒式扬声器,限流电阻R1的阻值300Ω~510Ω,DW选用3V稳压管,VD为电路保护二极管,可以选用1N4001。

高响度警音发生器电路主要由发声集成电路KD~9561和开关集成电路TWH8778组成,工作时,由KD-9561输出警音信号,经TWH8778大电流开关集成电路处理放大后,推动扬声器发出洪亮的报警声。

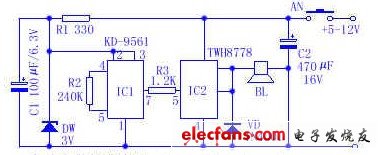

高响度警音发生器电路
