一种地震报警器电路

报警电路图|报警器电路图 来源:电子发烧友网 作者:小兰 2011-12-06 16:19 次阅读

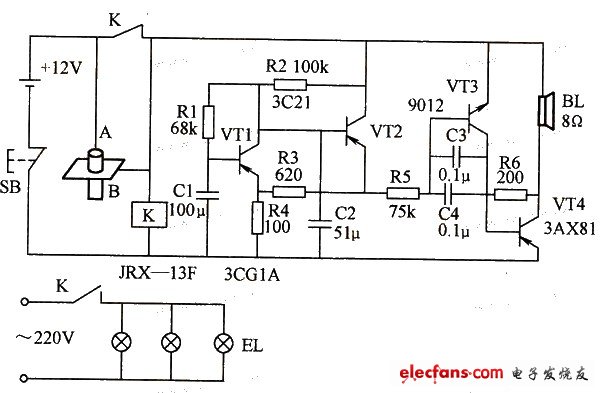

图中,A为一只铜圆柱体,B为中间有孔的铜板。A与B固定在地震探测架上,由于铜板的圆孔与铜圆柱体绝缘,所以平时继电器处于释放状态,电源不耗电,但该报警器却保持着监视状态。当发生四级以上地震时,铜柱体A发生倾斜和摆动(A与B之间的间隙为2mm),A与B相碰,使继电器线圈与电源接通,其常开触点闭合,扬声器发出报警;与此同时,接通过道中的电灯,使人们迅速转移。在电路中,VT1与VT2等组成一个超低频正弦波振荡器,VT3、VT4等组成音频振荡器,这两个振荡器通过电阻“实现调制,因而超低频正弦波振荡器输出电位的高低,直接影响VT3基极的工作状态。SB是地震报警器的解除按钮。地震报警器电路:

地震报警器电路
