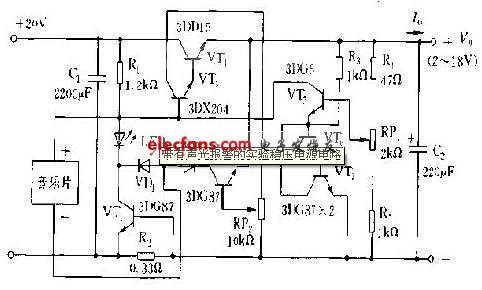

VT5,VT7接成稳压管产生基准电压,R1,RP1,R3构成取样电路,VT3为放大管,VT3,VT4为调整管。VT1与R2构成过流保护电路,正常工作时,VT1截止,当负载电流I大于1.5A时,则Vr>0.5V,VT1导通LED1点亮,使VT3基极电位降低,故I1减小。VT2和RP2构成负载短路保护电路,正常工作时,VT2的Vbt<0,VT2截止,一旦负载短路,则VT2的Vbe>0.6V,VT2导通,使VT3,VT1截止,I降为0,从而保护了调整管,于此同时LED2点亮,上述两种情况,都同时使音乐集成片发声,形成声光报警。带有声光报警的实验稳压电源电路如下所示:
