isp的主要内部构成包括哪些

汽车电子威廉希尔官方网站 2022-10-18 17:10 次阅读

isp的主要内部构成包括哪些

ISP就是Image Signal Processor 的简称,也就是图像信号处理器。ISP在相机系统中占有核心主导的地位,是构成相机的重要设备。ISP是用来对前端图像传感器输出信号处理的单元,匹配图象传感器;比如ISP可以控制相机系统的自动对焦,曝光和白平衡。

那么isp的主要内部构成包括哪些?ISP内部包含 CPU、SUP IP(各种功能模块的通称)、IF 等设备。同时目前的ISP的架构方案有外置 ISP 和内置 ISP。

isp的主要内部构成包括哪些

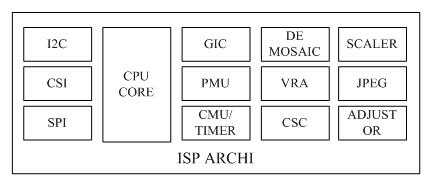

ISP内部包含 CPU、SUP IP、IF 等设备,大家可以把ISP 认为 是一个 SOC(system of chip),可以运行各种算法程序,实时处理图像信号。

CPU:CPU 即中央处理器,可以运行 AF、LSC 等各种图像处理算法,控制外围设备。

SUB IP:SUB IP 是各种功能模块的通称,对图像进行各自专业的处理。常见的 SUB IP 如 DIS、CSC、VRA 等。

图像传输接口:图像传输接口主要分两种,并口 ITU 和串口 CSI。CSI 是 MIPI CSI 的简称,鉴于 MIPI CSI 的诸多优点,在手机相机领域,已经广泛使用 MIPI-CSI 接口传输图像数据和各种自定义数据。外置 ISP 一般包含 MIPI-CSIS 和 MIPI-CSIM 两个接口。内置 ISP 一般只需要 MIPI-CSIS 接口。

通用外围设备:通用外围设备指 I2C、SPI、PWM、UART、WATCHDOG 等。ISP 中包含 I2C 控制器,用于读取 OTP 信息,控制 VCM 等。对于外置 ISP,ISP 本身还是 I2C 从设备。AP 可以通过 I2C 控制 ISP 的工作模式,获取其工作状态等。

ISP处理算法主要包括: Bayer、黑电平补偿 (black level compensation)、镜头矫正(lens shading correction)、坏像素矫正(bad pixel correction)、颜色插值 (demosaic)、Bayer 噪声去除、 白平衡(AWB) 矫正、 色彩矫正(color correction)、gamma 矫正、色彩空间转换(RGB 转换为 YUV)、在YUV 色彩空间上彩噪去除与边缘加强、色彩与对比度加强,中间还要进行自动曝光控制,图像压缩等。

综合整理自翟羽嚄博客
