SF1166行扫描电路的应用电路图

SF1166行扫描电路,由行振荡,行推动,AFC和内部稳压电源等四部分组成.外接一个行输出管可组成完整的行扫描电路.

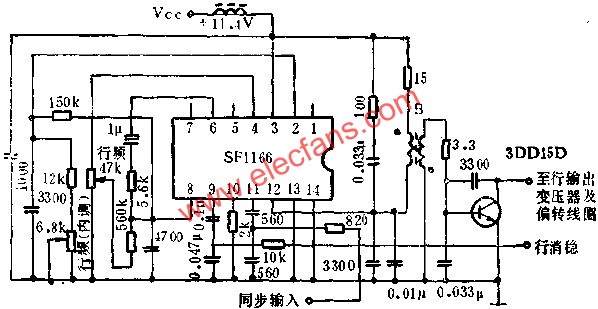

SF1166行扫描电路的应用电路图 www.obk20.com

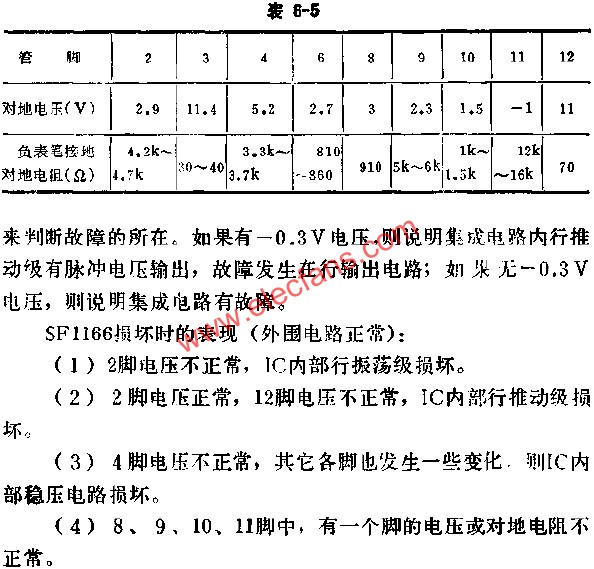

SF1166正常时各脚的基本数据表 www.obk20.com
