0-10V和4-20mA在PLC模拟量输出模块中的应用

客益电子 来源:客益电子 作者:客益电子 2020-10-21 10:18 次阅读

PLC(可编程逻辑控制器)由于其高可靠性、编程简单、通用性强、体积少、结构紧凑、安装维护方便等特点,而在工业控制中得到广泛的应用。

PLC的输入输出模块一般分为:开关量输入模块、开关量输出模块、interwetten与威廉的赔率体系 量输入模块和模拟量输出模块。模拟量输出模块一般有0-5V、0-10V和4-20mA以及0-24mA几种信号的输出。客益电子提供GP8101、GP840x、GP8102和GP8301等型号产品来覆盖上述模拟量的输出。这几款产品有友好型单片机接口(PWM和I2C),可以实现无需DAC,直接PWM输入或I2C输入来实现4-20mA输出。

具体功能描述如下:

GP8101可以实现单通道0-5V/0-10V输出,内置12bitDACGP840x系列可以实现双通道0-5V/0-10V输出 内置12bit DAC;GP8102无需DAC,直接PWM转4-20mA,内置12bitDAC;GP8301拥有比GP8102更简单的外围,来实现4-20mA/0-24mA输出,内置12bit DAC。

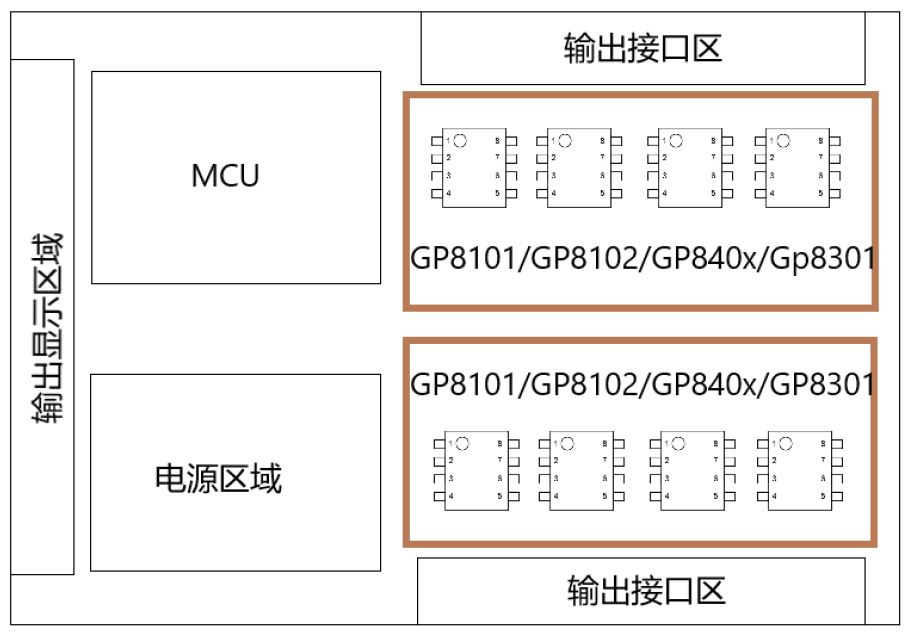

PLC模拟量输出模块详情请看下图:

fqj
