微雪电子EP3C FPGA NIOSII开发板介绍

微雪电子 来源:微雪电子 作者:微雪电子 2019-12-19 14:29 次阅读
EP3C16Q240C8N 核心板 最小系统板
引出了所有I/O资源 带JTAG调试下载接口

型号 CoreEP3C16




产品简介

CoreEP3C16是一款基于EP3C16Q240C8N为主控芯片的核心板,它的主要特点是:

  • 板载1pcs EPCS16SI8N
  • 板载FPGA的基本电路,包括晶振电路等
  • 板载nCONFIG按键、RESET按键、4 x LED
  • 引出了所有I/O资源
  • 带JTAG调试下载接口
  • 排针间距2.0mm,体积较小,适合接入用户系统

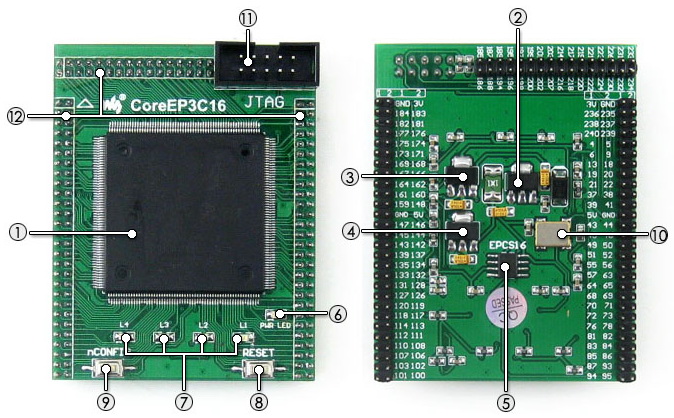

资源简介
    [ 芯片简介 ]
  1. EP3C16Q240C8N
    以下为EP3C16Q240C8N的核心资源参数
    工作频率:50MHz;
    工作电压:1.15V~3.465V;
    封装:QFP240;I/O口:136 ;
    Les:15408;RAM:504kb;
    PLLs:4;
    调试下载:可通过JTAG接口实现下载。
  2. AMS1117-3.3
    3.3V稳压器件。
  3. AMS1117-2.5
    2.5V稳压器件。
  4. AMS1117-1.2
    1.2V稳压器件。
  5. EPCS16
    串行FLASH存储器,用于存储代码。
    [ 其它器件简介 ]
  1. 电源LED
  2. 用户LED
  3. 复位按键
  4. nCONFIG按键
    可对FPGA芯片进行重配置,相当于重启电源
  5. 50M有源晶振

  6. [ 接口简介 ]
  7. JTAG接口
    支持下载与调试。
  8. FPGA引脚接口
    引出VCC、GND及所有I/O,方便与外设进行连接。


产品图片

CoreEP3C16正面侧视图

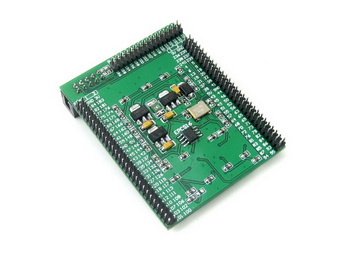

CoreEP3C16背面侧视图

CoreEP3C16接入仿真器

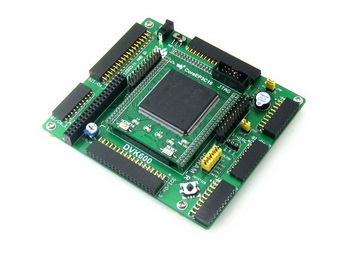

CoreEP3C16接入底板
特别注意:
· 本产品提供调试、下载接口,但不自带仿真、下载功能,亦不配送下载器。
· 本产品不包括示意图中的仿真器,如有需要,请另行购买。

外形尺寸
