PLC携手触摸屏控制系统的应用

　　0 引言

　　随着科技的飞速发展， 越来越多的机器与现场操作都趋向于使用人机界面， 而PLC 控制器强大的功能及复杂的数据处理也要求有一种功能与之匹配而操作简便的人机界面。触摸屏的出现无疑是21世纪自动化领域的一个巨大革新。触摸屏和PLC的组合使用已经成为主导形式。

　　PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。

　　触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。

　　1 系统的组成

　　本系统采用Siemens S7-200和迪文触摸屏组成的系统控制现场的电动阀、电磁阀、电动机和温度控制器等执行机构。S7-200通过interwetten与威廉的赔率体系 量输入模块和温度、压力传感器采集现场的温度和压力信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、压力值、温度曲线、压力曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485，触摸屏接口为RS-232， 因此， 需要增加一个RS-485 /RS-232转换线。控制系统的组成如图1所示。

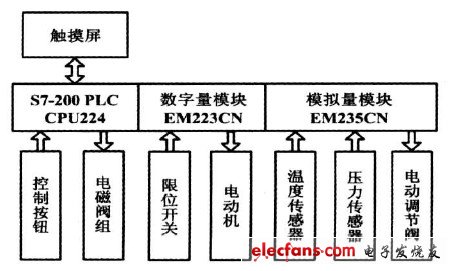

　　图1 控制系统组成框图

　　2 PLC和触摸屏的通信

　　计算机与计算机或计算机与终端之间的数据传送可以采用串行通信和并行通信2种方式。S7-200系列PLC的通信分3种工作方式： PPI通信方式、自由口通信方式和Profibus-DP通信方式， 本系统采用的是自由口通信方式。

　　2.1 PLC 的自由口通信

　　当S7？？200系列PLC使用自由口通信时， 数据传输协议完全由用户程序决定， 所有的通信任务都要由用户编程完成。通过自由口方式， S7-200可以与串行打印机、条码阅读器、触摸屏进行通信， 其波特率范围为1 200~ 115 200 bit / s（可调整）。自由口通信的核心是XMT（发送）和RCV （接收）这2条指令以及相应的特殊寄存器控制。本系统的自由口通信使用的是自由口0，S7-200 CPU使用SMB30定义自由口0的工作模式。通过特殊寄存器SMB30， 可以对校验的选择、每个字符的数据位、自由口的波特率和协议选择进行设置。S7-200 CPU 上的自由口接口为RS-485， 触摸屏的接口为RS？？232， 设计时需要制做一个RS-485 /RS-232的通信线。而S7-200 CPU的通信口RS-485为半双工通信口，发送和接收指令不能同时处于激活状态， 此时，可以通过控制特殊寄存器SMB87来控制RCV （接收） ， 当在指定时间内PLC没有收到信息时， RCV指令将停止接收。

　　2. 2 触摸屏的数据传送方式

　　迪文触摸屏的串口数据帧结构由帧头、指令、数据以及帧尾结束符这4 个数据块组成。帧头固定为0XAA， 而指令参考迪文指令集， 数据最多为249 B， 帧尾结束符固定为0XCC、0X33、0XC3、0X3C.其中， 0X代表16进制数。迪文触摸屏所有指令或数据都是16进制（HEX）格式， 对于字型（ 2字节）数据， 字节传送顺序采用高字节先传送（MSB）的方式。传送方向为下行（Tx）时， PLC 发送数据给触摸屏， 数据从触摸屏串行接口的“Din引脚”输入； 传送方向为上行（Rx）时，触摸屏发送数据给PLC， 数据从触摸屏串行接口的“Dout引脚”输出。触摸屏与PLC 串口数据交换交换过程如图2所示。

　　图2 数据交换过程示意图
