伴随着智能手机、5G、云计算、车联网、直播等各种新威廉希尔官方网站
的兴起,全球数据流量增长速度出现爆发式的增长。据思科新发布的报告显示,从2015年到2020年,全球IP流量年增长率达22%。流量的爆发意味着数据量的爆发,那么就需要大量的服务器来支持,服务器的需求也因此被推动上升。数据流量爆发会持续推动服务器出货量的增长。数据和流量的爆发是现在信息化变革的必定结果,5G的建设也将继续带动数据量因而也带动服务器需求的增长。
新基建将大数据中心建设列在其中,十四五规划加快构建全国一体化大数据中心体系,强化算力统筹智能调度,建设若干国家枢纽节点和大数据中心集群,建设E级和10E级超级计算中心。除了宏观政策的支持之外,各地出台利好数据中心建设的政策将促进数据中心建设飞速前进。京津冀、长三角、粤港澳大湾区、成渝等重点区域,统筹围绕国家重大区域发展战略,根据能源结构、产业布局、市场发展、气候环境等,布局大数据中心国家枢纽节点。《关于加快构建全国一体化大数据中心协同创新体系的指导意见》中明确,到2025年,全国范围内数据中心形成布局合理、绿色集约的基础设施一体化格局。
综上威廉希尔官方网站
与政策的影响,服务器市场呈现火热的状态,有越来越多的厂商跻身服务器市场,“规模效应”显著。
服务器系统框图如下图所示,主要包含如下功能模块:
a.CPU
b.DDR
c.PCH/BMC
- 桥片
- 带外管理
d.PMU
- 电源管理部分
e.接口
- VGA/ USB/ LCD/ PCI-E/ RJ45
Sunlord产品在服务器上的应用
在服务器主板电路中,顺络电子可推荐用于CPU供电的组装类功率电感WPZ系列,其他负载点供电的模压功率电感WTX系列,用于滤噪的铁氧磁珠PZ/UPZ/EPZ系列和绕线共模扼流器SDCW系列等。
顺络组装类功率电感
采用高饱和特性磁材,高通流,低损耗
闭合磁路设计,漏磁干扰小
极低的DCR以及DCR精度高,适用于电流采样
全自动生产线,自动化设备生产,工艺稳定,质量可靠。并且可以大幅度减少对人工作业的依赖,符合当前人工红利逐渐消失的大趋势;且产能稳定,供货有保障。
Intel的第三代至强可扩展家族中的新成员,代号Ice Lake-SP(Whitely平台),首次引入10nm工艺,最多40核心80线程、50MB二级缓存、60MB三级缓存,内存支持八通道DDR4-3200,连接支持64条PCIe 4.0,同时新增了大量的指令集。

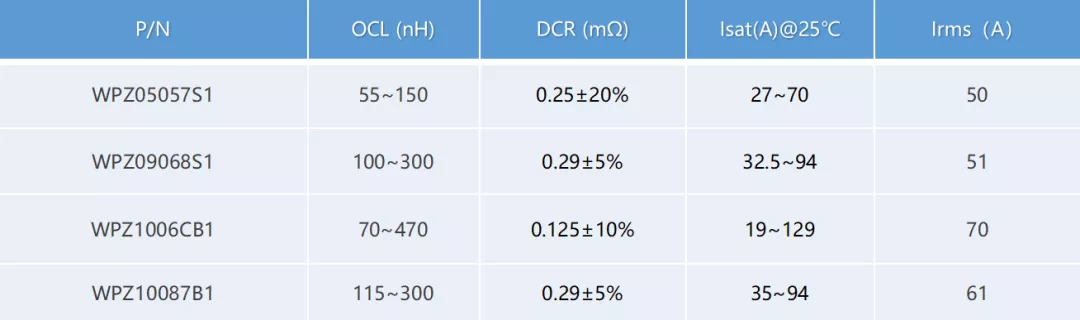

在服务器的CPU DC/DC供电电路中,顺络针对目前intel CPU Whitely平台有针对性的产品做推荐。如下表所示:
当然,顺络组装类功率电感不只如上表格所列出的尺寸,还有其他更多的选择,如下表所示:

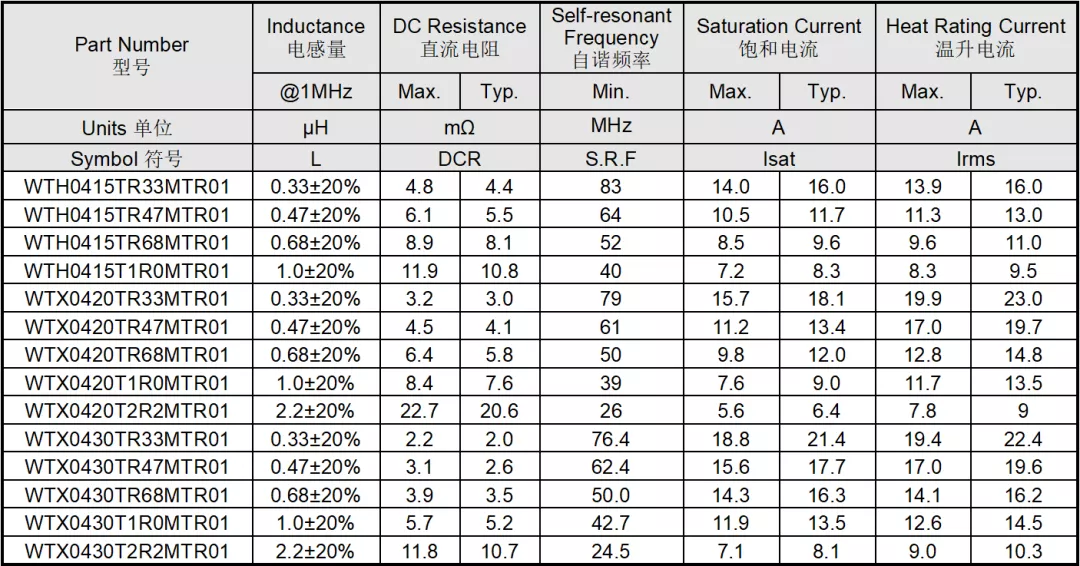

顺络模压类功率电感
在高开关频率(高达5MHz)下具有极低DCR和交流损耗
闭合磁路设计减少漏磁和电磁干扰(EMI)
优秀的饱和电流特性
超宽温度应用范围(-55℃~155℃)
无热老化问题
高可靠性
顺络铁氧体磁珠
顺络电子推出的铁氧体磁珠产品,品类齐全,可应用在信号线,电源线,音频线等的电路中,用于EMI抑制。
服务器中,推荐EPZ1005 /PZ1608 /UPZ1608 /PZ2012 系列铁氧体磁珠。顺络PZ/UPZ/EPZ系列磁珠具有较大的额定电流、在较宽的范围内具有优良的EMI抑制效果等特点,而且内部印有银电极的叠层结构,自身屏蔽无串扰,非常适合用于大电流电路的EMI抑制。
顺络绕线共模扼流器
服务器接口较多,采用共模扼流器滤除共模噪声成为一个必选项。如下为顺络绕线共模扼流器的产品品类表。
服务器中,推荐SDCW2012/SDCW2012U系列绕线共模产品。顺络SDCW2012/SDCW2012U系列绕线共模采用绕线结构、可实现小尺寸,对高频共模噪声具有良好的抑制效果。
01引言
随着全球工业智能化,轨道交通、新能源、智能电网、新能源汽车等战略性新兴产业领域兴起,驱动电机行业迎来整体规模的迅速扩张。电机控制器作为驱动电机模块中中连接能源与电机的电能转换单元,主要包含IGBT功率半导体模块及其关联电路等硬件部分以及电机控制算法及逻辑保护等软件部分。电机控制器是电机驱动及控制系统的核心,对提高能源转换效率,充分发挥电机的性能发挥及其重要的作用。
02电机驱动模块
目前市面上最新的一款电机驱动模块示意图如下,
板子特点:
输入电压:165~265 VAC
● Maximum 2800 W 功率输出
● 包含PFC,板级EMI滤波器,电流传感器
● 提供辅助电源电压15 V, 3.3 V
● 过流过温防护
● 错误诊断输出
● 合理的测试点设计
实际功能模块如下:
其中磁性器件(如PFC电感)对整体电源板的转换效率和波形质量有直接的作用,也是模拟板磁性器件的核心,深圳顺络电子(Sunlord)致力于提供车规级,高可靠性磁性器件,在该应用中,满足符合要求的PFC电感型号为:ARLDC543256C521N1B.
(详细产品描述详见Infineon官网https://www.infineon.com/dgdl/Infineon-AN2019-04_iMOTION_MADK_EVAL-M3-IM564-UserManual-v01_04-EN.pdf?fileId=5546d462700c0ae6017076484fd75af3)
03PFC电感
顺络电子的PFC功率电感型号为ARLDC543256C521N1B,部分规格如下,
04结束语
顺络电子在大功率电机驱动磁性器件方面累计了大量的设计,材料和工艺威廉希尔官方网站
,可以提供整套的大功率磁性器件方案,包括共模电感,PFC电感,LLC变压器,谐振电感等,未来将进一步在低损耗材料,无气隙结构,低ACR线材等方面深入研究,为客户带来价值。
2G/3G退,NB慢,5G贵……在占据物联网场景很大比重、有着超稳定连接、低成本等行业需求的中速率移动物联网场景中,基于LTE“低配版”的Cat1已成为连接威廉希尔官方网站
的“香饽饽”。随着工信部发布了《关于深入推进移动物联网全面发展的通知》,进一步指明了移动物联网链接威廉希尔官方网站
迁移的方向,Cat1正式“转正”成为中速率物联网连接威廉希尔官方网站
的最佳方案。
从2019年起,Cat1芯片呈现大爆发的状态,我国有越来越多的厂商跻身Cat1芯片市场,特别是大型芯片厂商入局,直接降低了模组的成本,“规模效应”显著。
Cat1的模块系统框图如下图所示,主要包含如下功能模块:
a.射频部分
- 天线开关
- LTE-TDD/FDD 收发机+功放
- TSX
b.基带
- 数字基带/模拟基带
- Flash(NOR)
c.PMU
- 电源管理部分
d.LCC+LGA 接口
e.内置 SIM 卡
01
Sunlord产品在Cat1射频电路上的应用
Cat1支持FDD/TDD LTE网络,并兼容GSM网络,上行速率5Mbps,下行速率10Mbps,可广泛应用到物联网领域中,如共享、金融支付、车辆定位等。
在Cat1的射频电路中,顺络电子可推荐基于B34/39、B40/41的LTCC滤波器、射频匹配电感SDCL0603Q、HQ0603Q 、SDCL0402、HQ0402系列等。
顺络的LTCC威廉希尔官方网站
,是一种多层陶瓷基板,主要成分是玻璃和氧化铝以及高电导率金属导体,在较低的温度(1000℃)以下共烧而成。具有以下优点:
● 极佳的尺寸精度和一致性
● 高Q陶瓷材料和高电导率金属导体,提高电路系统质量因子
● 适应大电流、耐高温,相比PCB更佳的热传导性
将无源组件埋入多层电路基板中,提高电路密度,减小尺寸
● 具有较好的温度特性,较小的热膨胀系数和温度系数,可以制作层数极高的电路基板
● LTCC基板广泛应用于射频行业,特别是小型高密度模块基板
● 全自动化生产,合格率一致性高
顺络电子在Cat1产品中的物料推荐
SLFB18-1R910G-01TF的规格特性
SLFL18-2R700G-04TF的规格特性
SLFL18-2R700G-03TF的规格特性
SLFL15-2R700G-01TF的规格特性
除了LTCC滤波器,电感也是Cat1射频电路不可或缺的元器件。顺络射频电感采用先进的制作平台,精准对位电极,大大提升了电感的精度及Q值,适合用于高频电路的谐振、扼流、阻抗匹配,全面提升Cat1上网速度。
顺络射频电感:
02
Sunlord 产品在基带及电源上的应用
在Cat1电源和基带电路,可推荐顺络WPN、WPG、MWTC等功率电感及0201磁珠等。
顺络电子已经推出全系列0201磁珠,包含电源、基带及射频电路,Cat1产品中,推荐SZ0603/PZ0603/HPZ0603系列磁珠。顺络0201磁珠具有大电流、高抑制等特点,而且自身屏蔽无串扰,非常适合用于各种电路的EMI抑制。
顺络0603磁珠SZ0603系列
顺络0603磁珠PZ0603系列
顺络0603磁珠HZ0603&HPZ0603系列
在Cat1电源电路中,顺络推荐WPN/WPG及MWTC系列功率电感。WPN/WPG系列功率电感,采用高性能金属粉芯磁芯,加扁平线绕制,涂覆屏蔽磁性胶水,增加饱和电流;侧面+底面电极,减小DCR,增加产品焊接性。而MWTC系列采用T-Core磁芯+扁平线绕制+一体成型工艺,具有优良的饱和特性及超低DCR,特有的镀铜/镍/锡电极方案,可增强附着力,降低产品内阻。
WPN201610-H性能
WPN201610-H性能
WPG201610-UF性能
MWTC201608性能
MWTC201610性能
MWTC252010性能
车大灯也称为前照灯,与夜间行驶及恶劣天气条件下的安全驾驶息息相关。汽车大灯种类一般分为卤素大灯、氙气大灯、LED大灯和激光大灯。随着LED威廉希尔官方网站
不断成熟,推动LED车灯的中低端渗透逐渐增加,预计2021年中国LED头灯渗透率有望突破60%。
相比与其他三种大灯类型, LED大灯具有其他光源无可比拟的优点:
● 寿命长:LED寿命理论上可达10万小时,实际寿命也可达到2万小时以上
● 响应快:点亮无延迟,响应时间仅为几十纳秒
● 可靠性:占用体积小,结构简单,高耐震
● 高效率:较少额外损耗,比起传统灯的复杂散热系统,LED灯的热损耗要小得多,消耗的能量较同光效的白炽灯减少80%,转换效率可达到85%
电路架构
l 线性驱动方案
车载线性LED驱动方案,通常应用在汽车内部照明、停车灯和侧面标志灯等。如上图,线性LED驱动器无电感,消除噪声;通过外部电阻R1调节电流,单个器件可以驱动多个LED,将元件数量减至最小,简化设计。线性驱动方案电路架构较简单,相对成本也比较低,适用在较低电流的场合。
l 单级LED驱动方案
单级LED驱动方案属于开关驱动方案,这种驱动方案简单并且性价比高,能用于日间行车灯、转向指示灯或远/近光等单一汽车前端照明功能。汽车在冷启动或者负载突降情况下电池电压变化很大,为了保证LED有足够的电压正常工作,通常前照灯配置为升压、升降压、SEPIC或Cuk拓扑的LED驱动器。
如上图,在基于输出电压的一段关断时间后,即开始导通时间。达到电感峰值电流阈值后,导通时间立即结束。器件可配置为在分流FET调光周期的导通和关断时间内保持恒定的纹波峰峰值,适合在整个分流FET调光范围内保持线性响应。
l 双级LED驱动方案/LED矩阵解决方案
双级LED驱动方案属于智慧头灯方案,如下图,汽车前照灯能使用摄像头进行车辆和物体检测,然后检测环境自动调节远/近灯的亮度,或者最佳电路照明状态。
如下图电路架构,方案包括一个恒定电压输出的升压器作为前级以创建一个稳定的直流电压,后接高带宽降压恒定电流输出的 LED 驱动器以输出电流,矩阵控制器通过提供单个像素级LED控制来实现全是用自适应照明解决方案。双级LED驱动方案相比前两种方案,电路架构更为复杂,并且使用磁性器件的数量更多,成本也相比高,应用在中高端车型。
车载LED驱动用功率电感
新产品发布--车载功率电感AMWPH系列
1、 产品结构
2、 产品特点
● 涂胶结构:该结构能有效减少蜂鸣声,保证产品电性及容易实现产品小型化
● 闭磁路结构:漏磁少、抗EMI性能好
● 工艺成熟:产品工艺平台成熟,产品易实现自动化生产,保证产品一致性
3、 产品电性能
AMWPH3015S Series
AMWPH4018S Series
AMWPH5030S Series
AMWPH6045S Series
生产情况
已量产
1背景以及发展趋势
在通讯领域经常发生地区频段信号覆盖不到或者由于室内用户多导致信号质量差等问题,这些地区进行普通基站建设通常难度大,成本高,因此新的基站形态小基站应运而生。小基站具有体积小、部署灵活的特点,不用局限于宏基站的站址问题,可以灵活地部署在人群建筑密集的地方,可以有针对性地补充宏基站信号弱覆盖区域、覆盖盲点,保证信号质量;在热点区域,小基站由于功率小,可以在更小的范围内实行频率复用,提升容量,帮助宏基站分流。
随着5G的到来小基站必将迎来爆发式的增长,相比于3G到4G的微末载频提升,4G到5G有一个10-40倍的大幅度频率提升。而高频对于宏基站而言,一方面覆盖范围太小,使得成本过高,再加上宏基站部署困难,站址资源不容易获取。另一方面,频率越高,基站的衰减性会越快,因此5G比4G对于环境的容忍度更低,所以基站密度也会比4G多。在5G超密集组网场景下,小基站间隔将缩小到50~100米(宏基站的间距至少保持在200米),小基站室外应用数量会大幅提升。
2小基站组成架构
3顺络电子相关元器件方案
基站通信设备多数需要提供+24V(基站设备需)或-48V(传输设备需)的直流电源,在整个基站供电系统中直流供电部分以开关电源为主。
(1)DC 48V防雷保护
在基站电源,服务器电源,安防摄像头电源等位置,尤其是48V电源端口,要求端口要过6KV,10/700μs电压波。普通的贴片压敏电阻远远达不到浪涌脉冲耐量,SDVL-HP高能型系列具有小体积,优异限压比,抗浪涌能力强等优点,非常适用于雷电及浪涌过电压防护。
● 电气特性
(2)POE变压器
与宏基站相比,微基站功耗较小,供电方式有所不同。根据站点的重要性等级,微基站电源建设方案可以分为有后备电源保障和无后备电源保障两大类。对于不需要后备电源保障的站点,可根据设备供电类型选择 220V交流直供(市电供电方案)或者 POE供电方案。
功率变压器应用在DC-DC转换模块中, 其实就是一个典型的Flyback变压器,达到电压转换和能量分配的作用,PoE变压器的输入电压范围一般在36~57Vdc,最大输出功率为12.95W,符合IEEE802.3af标准;PoE+变压器的输入电压范围拓宽到36~72Vdc,最大输出功率可达到30W, 符合IEEE802.3at标准。全新的90W PoE产品组合符合IEEE 802.3bt标准,该标准将标准PoE功率提高了一倍以上,扩展了无线接入点和IoT无线网关的功能。该产品组合所提供的更高功率能力有助于实现PoE供电的5G小基站和数字化楼宇。
Sunlord PoE变压器采用全自动的生产方式,突破传统的人工单机作业的形式,即保障产品的品质避免由人工操作不当带来的品质问题,同时在人工费用不断上涨的时候保持了产品的持续竞争力。顺络电子建立了EP05,EP6,EP7,EP10,EP13全自动生产线,满足标准IEEE802.3af/at 30W以内的变压器生产。产品主要特点:
全自动生产,一致性好,可靠性高
EP结构具有优良的屏蔽作用,EMI的发射干扰低
整齐的排线,漏感低
(3)陶瓷介质滤波器
在3G和4G时代,金属腔体滤波器凭借着较低的成本,较成熟的工艺成为了市场的主流选择。随着5G 时代越来越复杂的无线干扰环境,以及Massive MIMO对大规模天线集成化的要求,滤波器需更加小型化和集成化,金属腔体滤波器由金属机加而成,结构牢固,虽然损耗低,但体积大,质量重。因此,为了满足5G基站滤波器对小型化的要求,更易小型化的陶瓷介质滤波器已经成为主流解决方案。
陶瓷介质滤波器中的电磁波谐振发生在介质材料内部,且陶瓷介质比空气的介电常数高,因此体积更小、重量更轻。此外,陶瓷介质滤波器还具有Q值高、选频特性好、工作频率稳定性好、插入损耗可以满足基站威廉希尔官方网站
要求、可靠性好、温漂好、可以承受高功率等优点,并且实现量产后成本更低。随着新建 5G 基站数量的增加,金属腔体滤波器比重将逐渐减少,陶瓷介质滤波器渗透可望加速。
顺络的陶瓷介质滤波器方案(尺寸可接受定制)
(4)其他通用品
LTCC滤波器
Filter for Sub6G(NR)
Coupler, Balun, Divider for Sub6G(NR)
RF电感
Power inductor
欲知更多规格参数烦请登录公司网站https://www.sunlordinc.com/查询
01概要
耦合电感ACPR1208S系列,具高效率,高耦合,高额定电流,低直流电阻等特性,产品满足AEC-Q200认证,能够应用于SEPIC,Zeta,反激等拓扑结构电路,同时可作共模,变压器使用。
02背景
2.1 耦合电感的定义
耦合是指两个或两个以上的电路元件的输入输出相互影响,能量从一端向另一端传输的现象。当线圈通过交流电,线圈周围产生感应磁场,若这两个线圈相互之间存在相互作用,则称这两个线圈存在磁耦合。具有磁耦合的两个及以上的线圈,就称为耦合线圈,即耦合电感。
2.2 耦合电感的优势
耦合电感的常用电路拓扑为 SEPIC 拓扑结构,SEPI :Single Ended Primary Inductance Converter,单端初级电感转换器,拓扑结构的最大的好处就是输入输出同极性,适合电池供电的应用场景,如LED照明等,在SEPIC电路中常选用耦合电感来实现电路功能,相比两个单电感,耦合电感减少了元件数量,提高集成度,效率相对会提升,同时能够更良好的控制环路特性以及更少的EMI挑战。
03产品特点
● 高耦合,高效率,高额定电流,低DCR
● 工作温度:-50~+150℃
● 高可靠性,高稳定性,满足AEC-Q200认证
04等效电路
05应用及功能用途
1.可应用于SEPIC,Zeta,反激等拓扑结构电路,同时可作共模,变压器使用
2.产品可作两个单电感串联及并联使用,或并联用作共模使用,连接示意图如下:
06外观尺寸
07产品型号
06电气特性
引言
顺络LTCC滤波器采用低温共烧陶瓷材料制成,LTCC团队早已积累多年制作经验,目前产品系列丰富,针对5G宏基站、微基站均有推出不同尺寸、不同系列的LTCC产品,应用频率涵盖5G NR主流运营商频段。
产品特征
● 高Q低介陶瓷材料制成;
● 适应大电流、耐高温;
● 低插损,高抑制;
● 应用频段丰富,覆盖N41,N77,N78,N79等主流频段。
产品系列
● 带通滤波器 Band Pass Filter—SLFB Series
● 巴伦 Balun—SLBL Series
● 双工器 Diplexer —SLFD Series
● 功分器 Splitter—SLFS Series
● 耦合器 Coupler—SLCP Series
典型料号推荐
电性曲线
SLFB32-2R525G-11TF
SLBL21-5R500G-10-33T
SLBL18-1R500G-05-31T
01概要
车载共模扼流器AMCW-S系列采用高精度的自动化绕线系统及独特产品结构设计,生产如上图所示贴片式结构共模产品,实现了产品小型化及高共模抑制特性的设计,该产品2012尺寸下满足车载AEC-Q200D要求,特性值范围在67~360Ω,适用于车载信号传输接口处共模噪声抑制,如USB2.0、LVDS等高速传输接口,能够很好抑制信号传输过程中共模噪声,保证传输质量。该产品使用温度范围在-40~+125℃,因此适用于车载的广泛应用。
02背景
在汽车领域中,随着汽车电子科技的发展以及汽车制造业不断变革,为满足消费者日益增加的汽车体验需求,车联网威廉希尔官方网站
、车载信息娱乐系统、高级驾驶辅助系统等威廉希尔官方网站
得到很好普及。尤其是随着新能源汽车以及混合动力汽车的发展,在汽车舒适性需求中,车载信息娱乐系统普及率最高,顺络汽车电子推出的AMCW-S系列共模扼流器,主要应用在车载信息娱乐模块中USB接口以及LVDS接口处,能够很好滤除信号传输接口处的共模信号。
03产品特点
小尺寸、高可靠性,满足-40~+125℃温度范围 |
自动化生产工艺,产品高稳定性 |
产品质量高、交付快、高性价比 |
支持车载信号传输接口(USB2.0、LVDS、HDMI2.0) |
满足AEC-Q200认证 |
04应用
主要应用于抑制车载多媒体接口(USB2.0、HDMI2.0、LVDS等)用放射噪声。
05尺寸
06产品型号
07电气特性
详细参数请在本公司网站www.sunlordinc.com产品目录中下载。

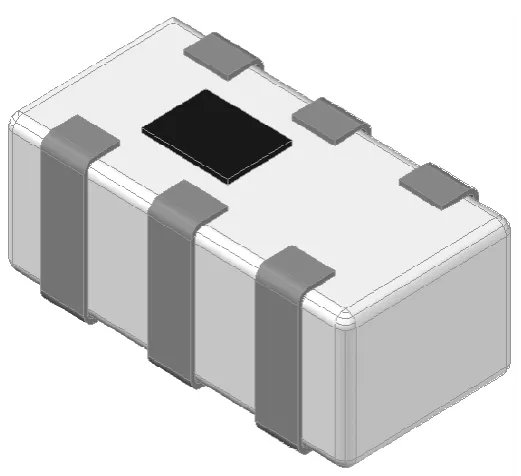

引言
顺络LTCC滤波器采用低温共烧陶瓷材料制成,LTCC团队早已积累多年制作经验,目前产品系列丰富,应用频率涵盖5G NR主流运营商频段。
产品特征
● 高Q低介陶瓷材料制成;
● 适应大电流、耐高温;
● 低插损,高抑制;
● 产品尺寸最小达到0.6*0.5mm;
● 应用频段丰富,覆盖N41,N77,N78,N79等主流频段。
产品系列
○ 带通滤波器 Band Pass Filter—SLFB Series
○ 低通滤波器 Low Pass Filter—SLFL Series
○ 巴伦 Balun—SLBL Series
○ 双工器 Diplexer —SLFD Series
○ 三工器 Triplexer—SLFT Series
○ 耦合器 Coupler—SLCP Series

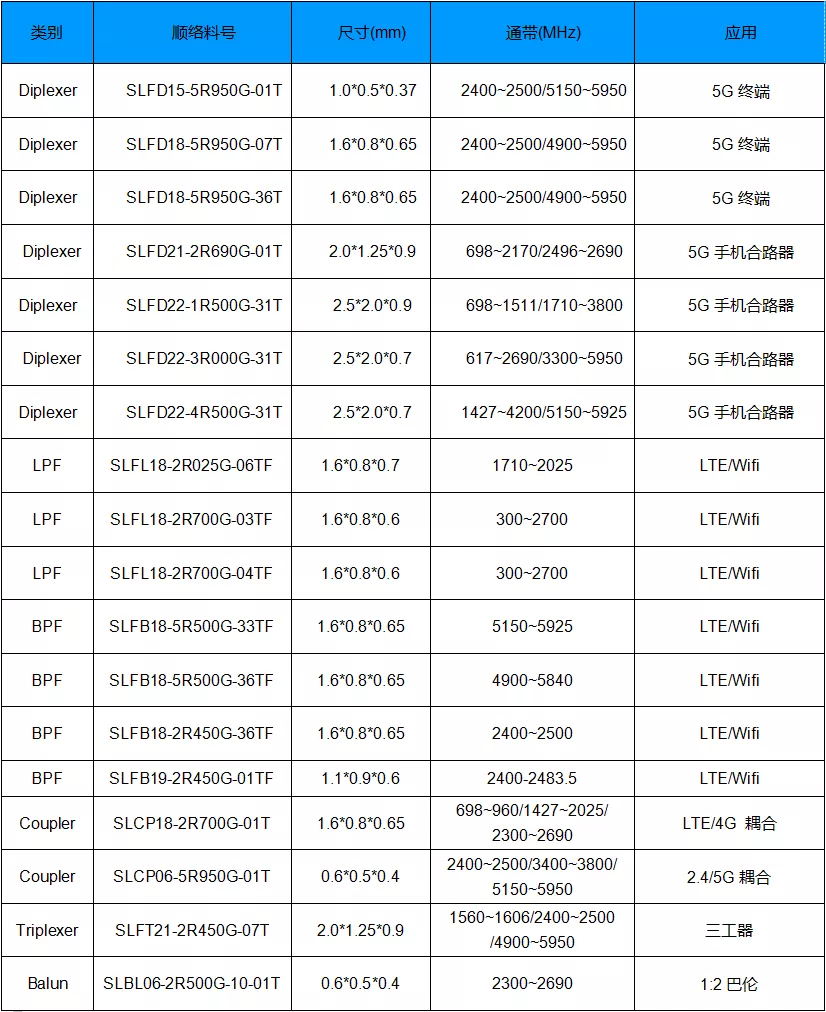

典型料号推荐

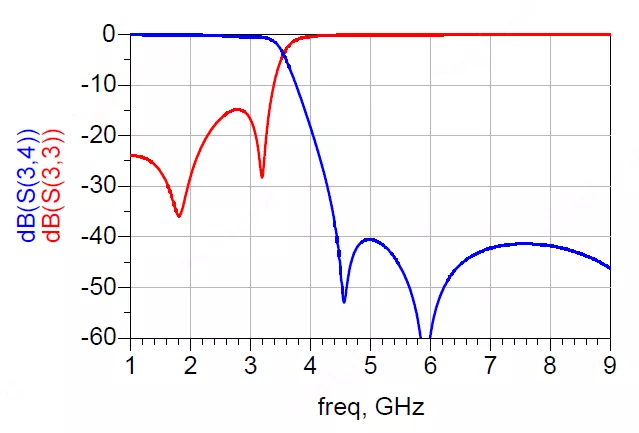

电性曲线
SLFD15-5R950G-01T
SLFL18-2R700G-03TF
SLCP06-5R950G-01T
SLBL06-2R500G-10-01T
1概要
ACSR系列磁环共模扼流圈,采用绕线磁环结构设计,塑胶Case进行固定,提高产品机械性能与焊接性能,该产品特性值范围在5~4700μH,产品使用温度范围在-50~+150℃,可对应不同高速差分信号接口抑制共模信号干扰,满足AEC-Q200认证,可广泛应用在CAN BUS车载总线共模噪声的滤除。除总线上滤除共模噪声之外,ACSR系列电流特性范围在400~1200mA,可对应车载电源线共模噪声的滤除。
2背景
在汽车电子化进程中,汽车电子信息威廉希尔官方网站
快速发展和汽车制造业不断的变革,推动汽车工业进步,单车搭载的电子设备,导航系统,汽车音响等单元模块逐步增加,尤其是随着新能源汽车以及混合动力汽车的普及,此时越来越多的ECU电子控制单元被应用,随之而来的传导噪声以及辐射噪声也开始增多。
为进一步抑制车载CAN总线及电源线中共模信号的传输,顺络汽车电子推出ACSR系列产品,应用于车载CAN BUS总线及车载电源线的共模噪声滤除。
3产品特点
小尺寸,磁环结构 |
对高频共模噪声具有良好的抑制作用 |
优异的机械性能 |
高稳定性,满足AEC-Q200认证 |
4应用
主要应用于汽车CAN BUS总线及电源线的共模噪音滤除。
5尺寸

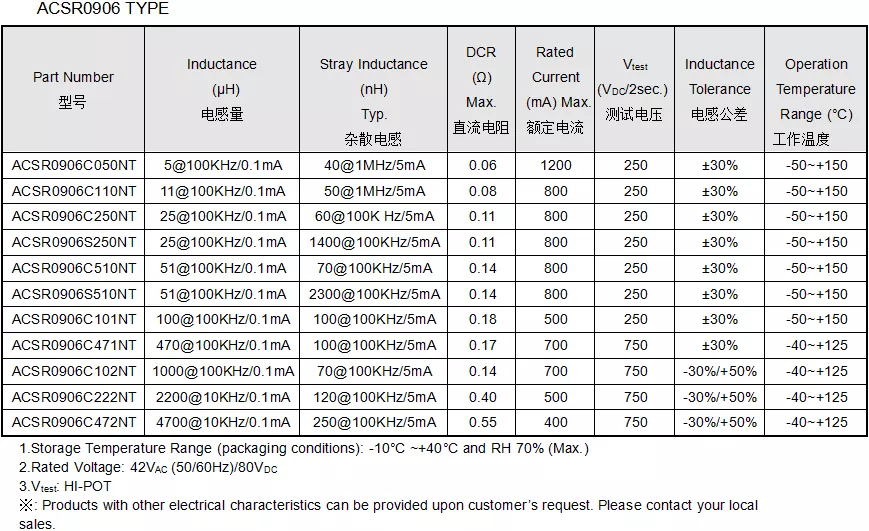

6产品型号
7电气特性

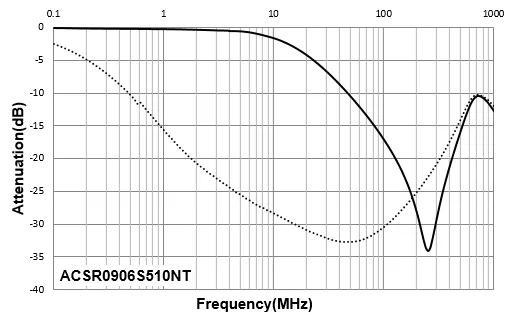

ACSR0906 频率特性曲线
ACSR0906 频率特性曲线
详细参数烦请在本公司网站https://www.sunlordinc.com/产品目录中下载
