工业电源
典型的现代工业流程需要各种工业电源,包括大功率AC/DC和DC/DC转换器以及工业UPS。ADI公司拥有深厚的威廉希尔官方网站 传承和经验,面向工业市场提供高质量、可靠的电源解决方案,可在恶劣的环境中提供出色的性能。
  • LT8640S

    具 2.5μA 静态电流的 42V、6A 同步降压型 Silent Switcher 2

    LT8640S/LT8643S同步降压稳压器采用第二代超低噪声开关稳压器架构,较大程度地降低了EMI辐射,同时在高开关频率下提供高效率。其中包含集成旁路电容以优化内部所有快速电流环,并通过降低布局敏感性轻松实现宣传的EMI性能。此性能使LT8640S/LT8643S非常适合噪声敏感应用和环境。
  • LT8645S

    具 2.5μA 静态电流的 65V、8A 同步降压型 Silent Switcher 2

    LT8645S/LT8646S同步降压稳压器采用第二代超低噪声开关稳压器架构,较大程度地降低了EMI辐射,同时在高开关频率下提供高效率。其中包含集成旁路电容以优化内部所有快速电流环,并通过消除布局敏感性轻松实现宣传的EMI性能。
  • LTC7103

    105V、2.3A、低 EMI、同步降压型稳压器

    LTC®7103 是一款高效率、单片式同步降压型 DC/DC 转换器,其采用一种恒定频率、平均电流模式控制架构。该器件在 4.4V 至 105V 的输入电源范围内工作,并在输送高达 2.3A 输出电流的同时提供一个 1V 至 VIN 的可调稳定输出电压。
  • MAX17504

    4.5V–60V、3.5A、高效率、同步降压DC-DC转换器,带内部补偿

    MAX17504是一款高效率、高电压、同步整流降压型转换器;内置双MOSFET,可工作在4.5V至60V的输入电压范围。它可提供高达3.5A的电流以及0.9V至90% VIN输出电压。全输出电压范围的内置补偿,无需外部元件。反馈(FB)调节精度在-40°C至+125°C温度范围内为±1.1%。器件采用紧凑的(5mm x 5mm) TQFN无铅(Pb)封装,带裸焊盘。提供仿真模型。
  • MAX17634

    4.5V至36V、4.25A、高效、同步降压型DC-DC转换器

    MAX17634x为高效、高压、同步降压型DC-DC转换器,集成MOSFET,工作在4.5V至36V输入电压范围。器件可提供高达4.25A电流。MAX17634有三种版本:MAX17634A、MAX17634B和MAX17634C。MAX17634A和MAX17634B分别为3.3V和5V固定输出电压器件;MAX17634C为可调节输出电压(0.9V至90% VIN)器件。内部补偿覆盖整个输出电压范围,无需外部元件。
  • MAX17573

    4.5V至60V,3.5A,高效率,同步降压DC-DC转换器,带内部补偿

    MAX17573是一款高效、高压、同步降压DC-DC转换器,集成了MOSFET,可在4.5V至60V的输入电压下工作。转换器可提供高达3.5A的电流。输出电压可编程范围为0.9V至VIN的90%。超过-40°C至+125°C的反馈电压调节精度为±0.9%。

LT8640S

具 2.5μA 静态电流的 42V、6A 同步降压型 Silent Switcher 2

LT8640S/LT8643S同步降压稳压器采用第二代超低噪声开关稳压器架构,较大程度地降低了EMI辐射,同时在高开关频率下提供高效率。其中包含集成旁路电容以优化内部所有快速电流环,并通过降低布局敏感性轻松实现宣传的EMI性能。此性能使LT8640S/LT8643S非常适合噪声敏感应用和环境。

LT8645S

具 2.5μA 静态电流的 65V、8A 同步降压型 Silent Switcher 2

LT8645S/LT8646S同步降压稳压器采用第二代超低噪声开关稳压器架构,较大程度地降低了EMI辐射,同时在高开关频率下提供高效率。其中包含集成旁路电容以优化内部所有快速电流环,并通过消除布局敏感性轻松实现宣传的EMI性能。

LTC7103

105V、2.3A、低 EMI、同步降压型稳压器

LTC®7103 是一款高效率、单片式同步降压型 DC/DC 转换器,其采用一种恒定频率、平均电流模式控制架构。该器件在 4.4V 至 105V 的输入电源范围内工作,并在输送高达 2.3A 输出电流的同时提供一个 1V 至 VIN 的可调稳定输出电压。

MAX17504

4.5V–60V、3.5A、高效率、同步降压DC-DC转换器,带内部补偿

MAX17504是一款高效率、高电压、同步整流降压型转换器;内置双MOSFET,可工作在4.5V至60V的输入电压范围。它可提供高达3.5A的电流以及0.9V至90% VIN输出电压。全输出电压范围的内置补偿,无需外部元件。反馈(FB)调节精度在-40°C至+125°C温度范围内为±1.1%。器件采用紧凑的(5mm x 5mm) TQFN无铅(Pb)封装,带裸焊盘。提供仿真模型。

MAX17634

4.5V至36V、4.25A、高效、同步降压型DC-DC转换器

MAX17634x为高效、高压、同步降压型DC-DC转换器,集成MOSFET,工作在4.5V至36V输入电压范围。器件可提供高达4.25A电流。MAX17634有三种版本:MAX17634A、MAX17634B和MAX17634C。MAX17634A和MAX17634B分别为3.3V和5V固定输出电压器件;MAX17634C为可调节输出电压(0.9V至90% VIN)器件。内部补偿覆盖整个输出电压范围,无需外部元件。

MAX17573

4.5V至60V,3.5A,高效率,同步降压DC-DC转换器,带内部补偿

MAX17573是一款高效、高压、同步降压DC-DC转换器,集成了MOSFET,可在4.5V至60V的输入电压下工作。转换器可提供高达3.5A的电流。输出电压可编程范围为0.9V至VIN的90%。超过-40°C至+125°C的反馈电压调节精度为±0.9%。
电源模块
µModule 电源产品支持降压、降压-升压、电池充电器、隔离式转换器和LED驱动器等功能。µModule电源产品是高度集成的解决方案,每个器件都可提供PCB Gerber文件,在满足时间和空间限制的同时,具有高效率、高可靠性。
  • ADI:使用KeysightDU仿真器
    进行35GHzO-RANO-RU测试
  • ADI公司:
    LIDARFPGA开发平台
  • ADI公司创新的
    SilentSwitcher威廉希尔官方网站
  • 带电源系统管理的
    超薄型μModule稳压器
  • 介绍AnalogDevices的
    第4代µModule稳压器
ADI:使用KeysightDU仿真器
进行35GHzO-RANO-RU测试
ADI公司:
LIDARFPGA开发平台
ADI公司创新的
SilentSwitcher威廉希尔官方网站
带电源系统管理的
超薄型μModule稳压器
介绍AnalogDevices的
第4代µModule稳压器
  • LTM4638

    20VIN、15A 降压型 DC/DC µModule 稳压器

    LTM4638 是一款完整的 15A 降压型开关模式 µModule (电源模块) 稳压器,其采用纤巧型 6.25mm × 6.25mm × 5.02mm BGA 封装。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4638 的工作输入电压范围为 3.1V 至 20V,支持 0.6V 至 5.5V 的输出电压范围 (该范围由单个外部电阻器设定)。它的高效率设计可提供高达 15A 的连续输出电流。只需大容量的输入和输出电容器。
  • LTM8073

    60VIN、3A Silent Switcher μModule 稳压器

    LTM®8073 是一款 60VIN、3A (连续) 或 5A (峰值) 降压型Silent Switcher μModule® (电源模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和所有的支持组件。LTM8073 可在一个 3.4V至60V的输入电压范围内运作,支持 0.8V 至 15V 的输出电压范围和 200kHz 至 3MHz 的开关频率范围 (各由单个电阻器设定)。仅需采用输入和输出滤波电容器便可构成完整的设计。

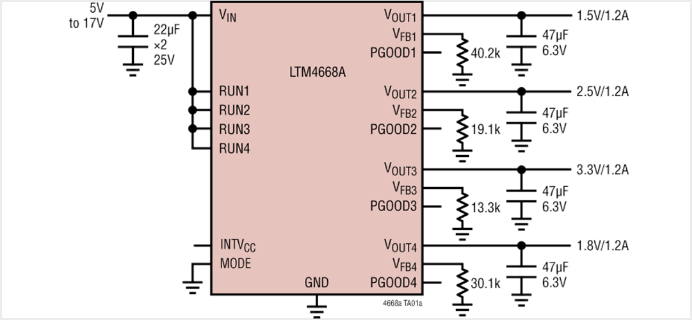

  • LTM4668A

    具有可配置 1.2A 输出阵列的四通道 DC/DC µModule 稳压器

    LTM4668A 是一款四通道 DC/DC 降压型 µModule (微型模块) 稳压器,每个输出可提供 1.2A DC 电流。可以通过阵列来并联输出,以实现高达 4.8A 的电流供应能力。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4668A 的工作输入电压范围为 2.7V 至 17V,支持 0.6V 至 5.5V 的输出电压范围。
  • MAX17055

    7μA 单节电池电量计,带模型轨距 m5 EZ

    MAX17055为7μA低工作电流电量计,采用马克西姆模型轨距™ m5 EZ算法。模型轨距 m5 EZ 通过消除电池检定要求和简化主机软件交互,使电量计的实施变得容易。模型测量 m5 EZ 稳健算法可为大多数锂电池和应用提供对电池多样性的耐受性。
  • MAX17260

    5.1μA, ModelGauge m5 EZ单节电池电量计,高边电流检测选项

    MAX17260为超低功耗电量计IC,采用Maxim ModelGauge™ m5算法。IC监测单节电池,支持高边和低边电流检测。
  • MAX17261

    5.1μA、ModelGauge m5 EZ多节电池电量计

    MAX17261为超低功耗电量计IC,采用Maxim ModelGauge™ m5算法。IC利用外部电阻分压器监测多节串联电池组。

LTM4638

20VIN、15A 降压型 DC/DC µModule 稳压器

LTM4638 是一款完整的 15A 降压型开关模式 µModule (电源模块) 稳压器,其采用纤巧型 6.25mm × 6.25mm × 5.02mm BGA 封装。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4638 的工作输入电压范围为 3.1V 至 20V,支持 0.6V 至 5.5V 的输出电压范围 (该范围由单个外部电阻器设定)。它的高效率设计可提供高达 15A 的连续输出电流。只需大容量的输入和输出电容器。

LTM8073

60VIN、3A Silent Switcher μModule 稳压器

LTM®8073 是一款 60VIN、3A (连续) 或 5A (峰值) 降压型Silent Switcher μModule® (电源模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和所有的支持组件。LTM8073 可在一个 3.4V至60V的输入电压范围内运作,支持 0.8V 至 15V 的输出电压范围和 200kHz 至 3MHz 的开关频率范围 (各由单个电阻器设定)。仅需采用输入和输出滤波电容器便可构成完整的设计。

LTM4668A

具有可配置 1.2A 输出阵列的四通道 DC/DC µModule 稳压器

LTM4668A 是一款四通道 DC/DC 降压型 µModule (微型模块) 稳压器,每个输出可提供 1.2A DC 电流。可以通过阵列来并联输出,以实现高达 4.8A 的电流供应能力。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4668A 的工作输入电压范围为 2.7V 至 17V,支持 0.6V 至 5.5V 的输出电压范围。

MAX17055

7μA 单节电池电量计,带模型轨距 m5 EZ

MAX17055为7μA低工作电流电量计,采用马克西姆模型轨距™ m5 EZ算法。模型轨距 m5 EZ 通过消除电池检定要求和简化主机软件交互,使电量计的实施变得容易。模型测量 m5 EZ 稳健算法可为大多数锂电池和应用提供对电池多样性的耐受性。

MAX17260

5.1μA, ModelGauge m5 EZ单节电池电量计,高边电流检测选项

MAX17260为超低功耗电量计IC,采用Maxim ModelGauge™ m5算法。IC监测单节电池,支持高边和低边电流检测。

MAX17261

5.1μA、ModelGauge m5 EZ多节电池电量计

MAX17261为超低功耗电量计IC,采用Maxim ModelGauge™ m5算法。IC利用外部电阻分压器监测多节串联电池组。
隔离电源
ADI公司的isoPower®威廉希尔官方网站 采用专有的iCoupler®芯片级变压器,可在单封装中实现隔离式dc-dc转换和数据隔离的集成。因此设计人员可以摆脱光耦合器的成本、尺寸、功耗、性能和可靠性限制,在设计中实现隔离。
  • ADI:DPI测试确定您的数字隔离器
    能够抵御噪声
  • ADI公司:
    电池化成和测试能力
  • ADuM5020:ADI的下一代
    isoPower®器件满足CISPR22B级要求
  • 紧凑安静:
    小型电气化解决方案
  • ADI公司:
    电池化成和测试能力
ADI:DPI测试确定您的数字隔离器
能够抵御噪声
ADI公司:
电池化成和测试能力
ADuM5020:ADI的下一代
isoPower®器件满足CISPR22B级要求
紧凑安静:
小型电气化解决方案
ADI公司:
电池化成和测试能力
  • LT8301

    集成65V/1.2A开关的42VIN微功耗非光学隔离反激式转换器

    LT®8301 是一款微功率、隔离型反激式转换器。通过直接从原边反激波形对隔离式输出电压进行采样,该器件无需借助第三个绕组或光隔离器来实现稳压。输出电压利用单个外部电阻器来设置。内部补偿和软起动进一步减少了外部组件数目。边界模式操作提供了一种具有卓越负载调节性能的小型磁性解决方案。

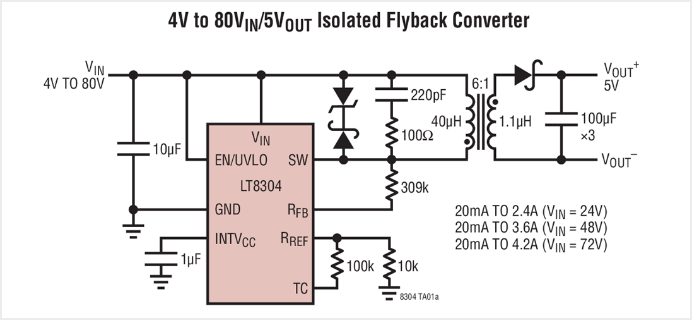

  • LT8304

    具 150V/2A 开关的 100VIN 微功率 No-Opto 隔离型反激式转换器

    LT®8304 / LT8304-1 是单片式、微功率、隔离型反激式转换器。通过直接从主端反激波形对隔离式输出电压进行采样,该器件无需借助第三个绕组或光隔离器来实现稳压。输出电压利用两个外部电阻器和第三个任选的温度补偿电阻器来设置。边界模式操作提供了一种具有卓越负载调节性能的小型磁性解决方案。
  • ADP1071/4

    集成了隔离功能和SR驱动器及轻负载模式的反激式控制器

    ADP1071-1/ADP1071-2是一款专为隔离式DC-DC电源设计的PWM电流模式固定频率同步反激式控制器。ADP1071-1/ADP1071-2集成了ADI公司的专有iCouplers,无需庞大的信号变压器和光耦合器,同时降低了系统设计的复杂性、成本,减少了元器件数量,并提高了系统的整体可靠性。

LT8301

集成65V/1.2A开关的42VIN微功耗非光学隔离反激式转换器

LT®8301 是一款微功率、隔离型反激式转换器。通过直接从原边反激波形对隔离式输出电压进行采样,该器件无需借助第三个绕组或光隔离器来实现稳压。输出电压利用单个外部电阻器来设置。内部补偿和软起动进一步减少了外部组件数目。边界模式操作提供了一种具有卓越负载调节性能的小型磁性解决方案。

LT8304

具 150V/2A 开关的 100VIN 微功率 No-Opto 隔离型反激式转换器

LT®8304 / LT8304-1 是单片式、微功率、隔离型反激式转换器。通过直接从主端反激波形对隔离式输出电压进行采样,该器件无需借助第三个绕组或光隔离器来实现稳压。输出电压利用两个外部电阻器和第三个任选的温度补偿电阻器来设置。边界模式操作提供了一种具有卓越负载调节性能的小型磁性解决方案。

ADP1071/4

集成了隔离功能和SR驱动器及轻负载模式的反激式控制器

ADP1071-1/ADP1071-2是一款专为隔离式DC-DC电源设计的PWM电流模式固定频率同步反激式控制器。ADP1071-1/ADP1071-2集成了ADI公司的专有iCouplers,无需庞大的信号变压器和光耦合器,同时降低了系统设计的复杂性、成本,减少了元器件数量,并提高了系统的整体可靠性。
线性稳压器
ADI公司制造的高性能低压降 (LDO) 线性稳压器,提供极低压差、快速瞬态响应和出色的线路和负载调整,并具有在有线/无线和音频系统、FPGA/DSP/µC 电源以及 RF 和仪器仪表领域的最终应用中增加性能价值的功能。

LT3045

20V、500mA、超低噪声、超高 PSRR 线性稳压器

LT3045是一款高性能低压差线性稳压器,采用LTC的超低噪声和超高PSRR架构以便为噪声敏感应用供电。LT3045设计用作后接高性能电压缓冲器的精密电流基准电压源,可轻松并联以便进一步降低噪声,增加输出电流并在PCB上散热。
该器件在260mV典型压差下提供500mA电流。工作静态电流标称为2.2mA,关断时降至<<1µA。

LT3093

–20V、200mA、超低噪声、超高 PSRR 负线性稳压器

LT3093 是一款高性能、低压差、负线性稳压器, 其采用 ADI 的超低噪声和超高 PSRR 架构,可为对噪声敏感的应用供电。该器件可容易地并联,以进一步降低噪声、增加输出电流和在 PCB 上散播热量。
LT3093 可在 190mV 的典型压差电压下提供 200mA 电流。工作静态电流的标称值为 2.35mA,在停机模式中降至 3µA。
浪涌抑制器
ADI公司的高电压浪涌抑制器、过压保护、过流保护和断路器IC系列通过小巧、易于设计的低功耗解决方案提供稳健的前端保护,从而提高了系统可靠性。这些电路设计可以满足众多汽车、军用和航空电子设备标准要求。

LT4363

具电流限制功能的高电压浪涌抑制器

LT®4363 浪涌抑制器可保护负载免遭高压瞬变的损坏。它能够通过控制一个外部 N 沟道 MOSFET 的栅极以在过压过程中 (比如:汽车应用中的负载突降情况) 调节输出。输出被限制在一个安全的数值上,从而允许负载持续运作。LT4363 还监视 SNS 和 OUT 引脚之间的压降,以防止遭受过流故障的影响。一个内部放大器用于把电流检测电阻器两端的电压限制为 50mV。不管在哪一种故障条件下,定时器的起动均与 MOSFET 应力成反比。

LT4380

低静态电流浪涌抑制器

LTC®4380 低静态电流浪涌抑制器可保护负载免遭高压瞬变的损坏。它能够通过对一个外部 N 沟道 MOSFET 的栅极电压进行箝位,以在过压过程中 (例如:汽车应用中的抛负载情况) 把输出电压限制在一个安全数值,从而提供过压保护。固定的栅极箝位电压可针对 12V 和 24V / 28V 系统进行选择。对于任何电压高达 72V 的系统,则使用可调栅极箝位版本。该器件还提供了过流保护功能。

LTC7862

140V 高效开关浪涌抑制器

LTC7862 高效开关浪涌抑制器可保护负载不受高电压瞬态的影响。高效开关可实现高输出电流、小解决方案尺寸和高可靠性。在输入过压事件期间,LTC7862 可控制两个外部 N 沟道 MOSFET,使其充当开关直流/直流降压稳压器。这可以使输出电压保持在安全的值,从而使负载在整个输入过压事件期间继续运行。在正常运行期间,LTC7862 会持续开启顶层外部 N 沟道 MOSFET,从而以极小的电压降将输入电压传递到输出端。

骏龙电源模块

基于 ADI LT8390 的 MCM8390 四管升降压 DC-DC 模块

很多设备如工业、医疗、仪器仪表、车载等等,由于应用环境的需求,往往要求输入电压能够兼容足够宽的工作范围。工业现场设备要能够抵抗电源线上的压降、电压浪涌。若想更大地拓展通用工业设备的应用领域,其电源需要兼容更宽的工作电压。

基于 ADI LTC4162 的 MCUM4162 模块

电池在工业仪器设备中扮演着举足轻重的角色,高效、稳定、智能的充电方案是设备可靠运行的保障。由骏龙科技最新推出的 SmartPath 系列充电模块,支持最高 8 串锂聚合物电池,充电电流可达到 3A 以上,适合常规的便携式工业仪器设备。

基于 ADI LT3763 的 多功能 Buck 变换器模块

Buck变换器是一种降压非隔离开关电源,在工业、医疗、能源、汽车、消费类等等行业中,应用非常广泛。例如我们常见的电脑主板12V主电源,板上5V、3.3V/1.8V、1V等各个电源轨,通讯系统各个子系统主板板上电源等等。同时Buck型电路还可以应用于充电器、LED Driver等应用领域。

基于 ADI LTC4020 的 MCM4020 紧凑型升降压充电模块

便携式电子设备,例如医疗设备、车载通讯、户外勘测仪器仪表等等,一般都带有内置电池,而带有电池的设备,经常都需要考虑充电的问题。如果设备电源输入端能够兼容足够宽的电压,能够使用各种电源补充电量,同时为设备供电,那么将极大的拓宽设备的适应性和应用范围。

基于 ADI LT8390 的 MCM8390 四管升降压 DC-DC 模块

很多设备如工业、医疗、仪器仪表、车载等等,由于应用环境的需求,往往要求输入电压能够兼容足够宽的工作范围。工业现场设备要能够抵抗电源线上的压降、电压浪涌。若想更大地拓展通用工业设备的应用领域,其电源需要兼容更宽的工作电压。

基于 ADI LTC4162 的 MCUM4162 模块

电池在工业仪器设备中扮演着举足轻重的角色,高效、稳定、智能的充电方案是设备可靠运行的保障。由骏龙科技最新推出的 SmartPath 系列充电模块,支持最高 8 串锂聚合物电池,充电电流可达到 3A 以上,适合常规的便携式工业仪器设备。

基于 ADI LT3763 的 多功能 Buck 变换器模块

Buck变换器是一种降压非隔离开关电源,在工业、医疗、能源、汽车、消费类等等行业中,应用非常广泛。例如我们常见的电脑主板12V主电源,板上5V、3.3V/1.8V、1V等各个电源轨,通讯系统各个子系统主板板上电源等等。同时Buck型电路还可以应用于充电器、LED Driver等应用领域。

基于 ADI LTC4020 的 MCM4020 紧凑型升降压充电模块

便携式电子设备,例如医疗设备、车载通讯、户外勘测仪器仪表等等,一般都带有内置电池,而带有电池的设备,经常都需要考虑充电的问题。如果设备电源输入端能够兼容足够宽的电压,能够使用各种电源补充电量,同时为设备供电,那么将极大的拓宽设备的适应性和应用范围。

知识问答

答题获得80分以上,即可获1次抽奖机会,前往骏龙电源模块可以找到答案哦!
答题获得80分以上,即可获1次抽奖机会,前往骏龙电源模块可以找到答案哦!

1、MCUM4162支持的最大充电电流是?

2、MCUM4162模块无法支持以下哪种串数的聚合物锂电池?

3、MCUM4162的板载二极管采用是什么形式?

4、模块的工作状态和告警信息通过什么接口输出?

5、以下哪个功能是MCUM4162模块不具备的?

提交

抽奖专区

  • 论坛10积分

  • 保温杯

  • 小爱音箱

  • 无线鼠标

  • 立即抽奖
    您还有次抽奖
  • 20元京东E卡

  • 谢谢参与

  • 50元京东E卡

  • 谢谢参与

中奖名单

温馨提示

活动结束后由工作人员统一邮件核对快递地址,奖品将在15个工作日内寄出。如因注册报名信息不全,导致在活动结束前无法与您取得联系,将视为自动放弃领奖机会。(奖品以实物为准,最终解释权归电子发烧友网所有)
1、活动时间:即日起--2023年3月17日;
2、下载任意5个以上产品文档可获取1次抽奖机会,观看任意5个以上视频可获取1次抽奖机会,答题80分以上可获取1次抽奖机会(同一个用户在活动期间内最多可获得 3次抽奖机会)。
3、此活动每人仅限参加一次,不支持小号,已经发现取消参与活动资格;
4、活动最终解释权归电子发烧友网所有,如有问题可扫描右侧二维码添加工作人员微信咨询。

关于ADI

Analog Devices, Inc. (NASDAQ: ADI)在现代数字经济的中心发挥重要作用,凭借其种类丰富的模拟与混合信号、电源管理、RF、数字与传感威廉希尔官方网站 ,将现实世界的现象转化成有行动意义的洞察。ADI服务于全球12.5万家客户,在工业、通信、汽车与消费市场提供超过7.5万种产品。ADI公司总部位于马萨诸塞州威明顿市。更多信息请访问: www.analog.com/cn

关于骏龙

骏龙科技有限公司是亚洲电子元器件行业中发展最迅速的分销商之一。公司总部设于香港,覆盖中国和泛亚区域。骏龙科技致力于威廉希尔官方网站 支持和创造需求,并对应全球供应链,旨在提供高质量和最新的专业威廉希尔官方网站 ,以满足每一位客户的需求。详情请浏览公司官网: https://www.cytech.com
骏龙官方微信订阅号
骏龙官方微信服务号

去抽奖

次机会
回顶部
<<

提交成功

抱歉,您还没有抽奖机会

下载任意5个以上产品文档可获取1次抽奖机会,
观看任意5个以上视频可获取1次抽奖机会,
答题80分以上可获取1次抽奖机会

提交成功100分

获得1次抽奖机会,快去抽取你的幸运奖品吧!
立即抽奖

很遗憾,您没有中奖

一定是时辰不对

恭喜您抽中了

11

活动结束后统一发放奖品

您的抽奖机会用完了

感谢您的参与

恭喜您抽中了

论坛10积分

积分已通过系统自动发放

提交成功60分

很遗憾没有获得抽奖机会
c

还有问题未回答噢!

全部答完才能提交

基于 ADI LT8390 的 MCM8390 四管升降压 DC-DC 模块

很多设备如工业、医疗、仪器仪表、车载等等,由于应用环境的需求,往往要求输入电压能够兼容足够宽的工作范围。工业现场设备要能够抵抗电源线上的压降、电压浪涌。若想更大地拓展通用工业设备的应用领域,其电源需要兼容更宽的工作电压。
汽车电源的工作电压一般标称 12V / 24V,但是其工作电压相当不稳定。12V 电源母线在汽车启动瞬间,其电压会跌落到 6V 以下,而继电器吸合又会产生远高于 12V 的电压浪涌。便携式设备假如能支持较宽的输入电压范围,那么该设备的应用场景会更多样化,可靠性也会随之提高。
随着锂电池威廉希尔官方网站 的发展,锂电池的能量密度以及可靠性在稳步提高,其应用领域比如在仪器仪表、医疗设备、车载设备、专用储能设备上的使用也越来越多。较高的锂电池容量、电压范围,可以为设备提供更长的续航时间。
本文为大家介绍由 ADI 推出的 60V 级别高性能四管升降压 DC-DC 控制器 LT8390,以及基于 LT8390 的骏龙 MCM8390 四管升降压 DC-DC 变换器。

ADI LT8390 简介

LT8390 是一款同步四开关降压-升压 DC-DC 控制器,可根据高于、低于或等于输出电压的输入电压,调节输出电压、输入或输出电流。专有的峰值 - 降压 / 峰值 - 升压电流模式控制方案,支持可调节和可同步的 150kHz - 650kHz 固定频率运行方式,或支持可降低 EMI 的内部 ±15% 三角扩频调制方式。
LT8390 具有 4V - 60V 输入电压范围和 0V - 60V 输出电压能力,并支持在操作区域之间进行无缝低噪声转换,是汽车、工业、电信和电池供电系统中稳压器、电池和超级电容充电器应用的理想选择。
LT8390 提供输入或输出电流监控和电源良好指示,还提供故障保护功能以检测输出短路情况,在此期间 LT8390 将处于重试、闩锁或保持运行状态。

ADI LT8390 的优势

  • 四开关单电感器架构允许 Vin 高于、低于或等于 Vout
  • 同步开关:效率高达 98%
  • 专有峰值 - 降压 / 峰值 - 升压电流模式
  • 宽 Vin 范围:4V - 60V
  • ±1.5% 输出电压精度:1V ≤ Vout ≤ 60V
  • 监控器的输入或输出电流精度:±3%
  • 展频用于实现低 EMI

ADI LT8390 的特性

  • 高端 PMOS 负载开关驱动器
  • 集成自举二极管
  • 在降压 / 升压模式下没有顶部 MOSFET 刷新噪声
  • 可调及可同步频率范围:150kHz - 650kHz
  • 关断期间 Vout 已与 Vin 断开
  • 提供带裸露焊盘的 28 引脚 TSSOP 和 28 引脚 QFN (4mm × 5mm) 两种封装
  • 通过 AEC-Q100 汽车应用认证

ADI LT8390 应用领域

  • 车载设备
  • 工业现场
  • 通讯设备
  • 可调及可同步频率范围:150kHz - 650kHz
  • 高功率电池供电设备
  • 高功率升降压锂电池充电器

ADI LT8390 应用电路展示

下文将为大家介绍三个不同应用的电路图:典型应用电路、12V 25A Buck-Boost 电压变换器、以及太阳能充电器典型应用电路。分别如下图(图1、图2、图3)所示:

典型应用电路

图1 典型应用电路

12V 25A Buck-Boost 电压变换器

图2 12V 25A Buck-Boost 电压变换器电路

太阳能充电器典型应用电路

图3 太阳能充电器典型应用电路
补充说明
太阳能充电应用需要外加 MCU 执行 MPPT 算法。

MCM8390 四管升降压 DC-DC 模块

为了方便广大工程师快速验证,更好地支持用户集中精力研发系统,骏龙科技推出了基于 LT8390 的 MCM8390 四管升降压 DC-DC 变换器。 其主要功能如下:
  • 模块化设计,全面实现 LT8390 的所有功能
  • 支持 CC / CV 工作模式,可以用作电压变换器,锂电池充电器
  • 可设置的输出电压、电流
  • 可设置的输出电压、电流 带输出负载开关
MCM8390 模块实物,如下图 (图4) 所示:
图4 MCM8390 模块实物图

MCM8390 模块综合性能测试

综合性能测试现场,如下图 (图5) 所示:
图5 综合性能测试
裸板没有附加散热条件,无风扇。效率测试数据,如下表 (表1) 所示:
表1 效率测试数据
LT8390 是 ADI 推出的第四代 60V 耐压级别 Mos 外置四管升降压解决方案,目前已经在工业、医疗、仪器仪表、车载、储能等领域得到了广泛的应用。和前几代以及市面同类产品相比,LT8390 最突出的特点是采用了 Silent Switch 风格的输入输出双热环路设计,可以有效降低 EMI 噪音,具体如下图 (图6) 所示:
图6 输入输出双热噪声环路

总结

骏龙科技近年来组织开发了系列MCM模块类产品,在高性能电源推广和威廉希尔官方网站 支持领域深耕十余载,有着深厚的威廉希尔官方网站 底蕴和经验积累。欲了解更多威廉希尔官方网站 细节和ADI相关方案,您可以前往「https://www.cytech.com/contact/form」,提交您的需求,我们骏龙科技公司愿意为您提供更详细的威廉希尔官方网站 解答。

基于 ADI LTC4162 的 MCUM4162 模块

电池在工业仪器设备中扮演着举足轻重的角色,高效、稳定、智能的充电方案是设备可靠运行的保障。由骏龙科技最新推出的 SmartPath 系列充电模块,支持最高 8 串锂聚合物电池,充电电流可达到 3A 以上,适合常规的便携式工业仪器设备。
模块能够自动切换后端负载的供电路径,并实时监测输出电路各节点工作数据,是用户产品迈向高端化、智能化的基石。此外,模块还可以定制为铅酸式、磷酸铁锂等更多种类电池充电,或支持太阳能板直接输入,并且能拓展更丰富的配置功能与输出参数。

工业仪器中的电池充电需求

如今的工业仪器和设备常常内置大容量的锂电池组,使其变成了便携式设备,能够灵活地改变工作运行的地点。在诸多使用场景中,工业仪器设备一般是依靠外部插电运行的,当外部输入电源意外中断时,内置电池可以立即替补成电能来源,让其主机无中断继续运行,大大提高了运转可靠性。
目前,工业仪器设备中常用的直流输入电压为 12V - 28V,也有少部分使用 5V、9V 的电压。这主要是因为这些设备一般包含传感器、电机、高速处理器、高清屏幕等功耗较大的部件,提高母线供电电压可以使线路工作电流变小,从而减小发热损耗、降低电路板设计难度。
工业仪器设备中所用的内置锂电池电压略低于其直流输入电压,从而保证电池能够被外部直流供电充电,且在系统切换至电池供电时,电路的输入电压与切换之前相近。相对于单节锂电池而言,工业设备的内置电池是多节串联的高压电池,工程师需要设计专门的高效充电电路,以保障设备实现安全快速的充电过程。
此外,还要配套设计负载供电路径切换、电池放电管理等功能电路,甚至一些要求高的设备还需要监测电池充放电的状态。骏龙科技推出的电池充放电模块,可以最多支持到8节串联的锂离子电池,充电电流高达 3A 以上,且配备板载监测单元,可实时输出显示各处的工作参数。下面将就此模块的工作原理和参数性能展开讲解。

MCUM4162 模块威廉希尔官方网站 架构

如下图 (图1) 所示,它为本次发布的充放电模块的威廉希尔官方网站 架构和工作原理,该模块型号命名为 MCUM4162,它是围绕 ADI 的高性能电池充放电管理芯片 LTC4162 设计而成的。其中,红色线段即电池能量的充放电路径。我们可以看到,路径上包含了多处理想二极管和电压电流采样节点,这使得模块能够实现自动切换末端负载的供电来源,并防止电流倒灌,保护前级部件。
当 DC 输入正常时,它将给电池充电提供能量,同时为后端负载供电;当 DC 输入停止时,电池瞬间切换为放电路径,给后端负载继续供电。当配合一定的输出电容作为缓冲时,这个电能输出路径的切换过程约 30uS,几乎不会被负载感应到,保障后端负载的真正持续供电。
此外,模块上板载的 MCU,将持续与 LTC4162 芯片保持 SMBus 总线通信,实时读取解析芯片内部寄存器的值,并通过 UART 方式以 0.5s 的更新间隔频率输出模块上各关键节点的参数、告警信息,以及芯片工作状态等,具体内容将在后文中详细说明。
根据 LTC4162 芯片的具体版本,此模块可以用于铅酸电池、磷酸铁锂等其他类型电池的充放电,还可以支持太阳能板直接接入模块的使用方式。若用户需要其他功能版本的模块,可以联系骏龙科技的威廉希尔官方网站 人员。模块上的理想二极管、实时监测控制电路、外挂 NTC 温度监测等设计均能是为了保障电源输入端、电池本身,以及负载端的安全运行。综合以上也行,本产品归属于SmartPath 系列产品。
图1 MCUM4162的模块威廉希尔官方网站 架构图
如下图 (图2) 所示,它为模块上的核心功能芯片 LTC4162 的芯片结构图。由于需要兼容不同电压、不同种类的电池,该芯片内部有多处 DAC 电路,用于产生各处模拟监测与控制电路的基准电压。板上的理想二极管是基于 NMOS 管形式实现的,LTC4162 内置了理想二极管控制器功能。
芯片还有多路采样通道,送入内置 ADC,用于监测多处外围电路的电压和电流,以及温度数据等。这可以在局部出现过压、欠压、过流、过热等情况时,及时关断相应功能区,并产生告警信息。
更重要的是,作为电池充电管理芯片,LTC4162 内置了各种类电池的充电控制逻辑,例如预充、恒流、恒压等状态的全流程管理,整个过程还支持改变控制的门限参数等。这套全面而复杂的数字化管理系统的对外窗口是庞大的寄存器阵列,读写过程是基于 SMBus 协议实现的。
LTC4162 的集成度高,它将开关电源控制电路和开关管都集成在仅 4mm x 5mm 的封装中,外部连接电感即可实现开关式降压充电。虽然其工作电压和电流都不小,但其工作效率很高,实测中芯片的工作温度始终在相对低位运行。
LTC4162 的部分版本还支持 MPPT 自动控制算法,当使用太阳能板作为直流输入源时,MPPT 功能可以将太阳能板的工作效率利用至最大化。
图2 LTC4162芯片的结构框图

对外接口和使用方法

如下图 (图3) 所示,它为 MCUM4162 模块的产品实物图,其采用 5mm x 3.2mm 的小面积插针孔式封装,非常便于用户集成到自行设计的电路板上。该模块威廉希尔官方网站 指标如下:
  • 直流输入电压范围 4.5V - 35V
  • 支持电池范围 2.7V - 35V (对应锂聚合物电池 1 - 8串)
  • 最大充电电流 / 工作电流 3.2A
  • 充电效率 95% 左右
  • 自动切换负载供电来源(直流或电池)
  • 实时报告:当前运行阶段、输入电压电流、电池电压电流、负载端电压、芯片温度值、电池等效直流电阻 (可评估电池健康)
  • 告警功能:电池短路、电池断开、NTC过热、芯片过热、充电超时、输入限流、电池限流
图3 MCUM4162模块产品实物图
为方便用户更科学地布置自己的电路板,骏龙科技的威廉希尔官方网站 人员将模块对外接口设计为左右分区式。如下图 (图4) 所示,它为 MCUM4162 的对外接口和使用方法示意图,左侧是所有电气能源端的接口,包括输入电源、电池接入、NTC 接入;右侧是负载端的接口,包括负载接入、串口通信、MCU 复位端。
用户在使用模块时,直接连接对应电气单元即可开始工作,通过 MCU 或串口终端还能够读取丰富监测数据。若采用太阳能板作为直流输入源,只需在输入端增加一个容量较大的电容即可。
只接入DC输入、电池正负极 (NTC可不接)、输出负载三个电气组件,模块就可以正常工作。若将输出负载端悬空,模块也能单独实现电池的充电功能。对于模块接入的电池串数,需要通过板上的模式选择区域,将电阻焊接到对应位置,进行硬件预配置,在模块上电时即可自动识别。
目前模块上的板载控制处理器需要外部引入 3.3V 电源供电,才能够通过串口输出数据,也有升级版本产品板载了 3.3V 自供电功能。
图4 MCUM4162对外接口和应用示意图

运行参数数据输出功能

MCUM4162 模块板搭载了 MCU,通过 SMBus 总线读取核心功能芯片 LTC4162 的寄存器内容,并转换为对应真实数值参数或运行状态、告警信息,以 UART TTL 的方式输出。模块的默认串口波特率为 115200,可支持定制修改。

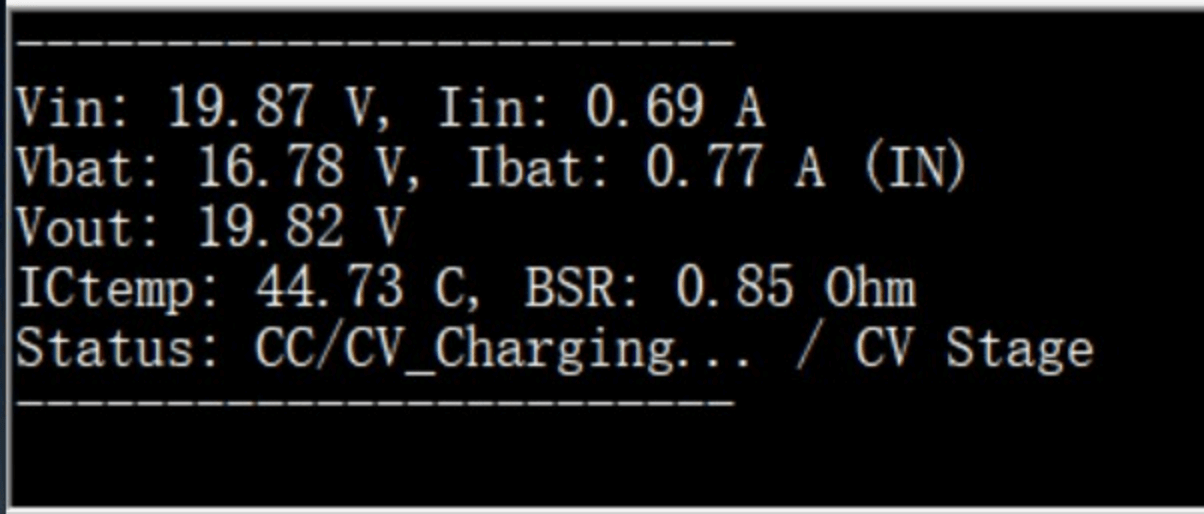

如下图 (图5) 所示,它为该模块在串口中断软件上发送来的实际数据,其更新间隔为 0.5s。默认情况下,输出内容将以这种易于人眼识别读取的方式显示,可免于配套专门的上位机软件。如果需要以数据包形式进行输出,从而便于接收端抓取识别数据,也可以联系骏龙科技免费定制协议。
  • 首先是电路各关键位置的电参数信息,包括输入端的电压、电流,输出端的电压值,电池端的电压、电流,其中电池电流会显示为正负形式,正电流值表示电池正在充电,负电流值表示电池正在放电。通过以上指标可以直观判断系统各部件是否存在异常。
  • 其次是核心充电芯片的运行温度,电池的等效直流电阻值。芯片温度主要是其内部的结温,它的显示值一般比芯片表面温度更高,能真实反映芯片当前承受的温度,确认其是否处于安全温度范围内。电池的等效直流电阻值可以用于判断电池健康程度,其阻值会随着电池的老化而增大,由于不同电池的等效电阻是有差异的,因此实际使用中需要依据这个阻值的变化趋势,来判断电池健康损耗情况。
图5 模块默认输出的串口数据
最后是模块当前的运行状态,以及告警内容或关键信息。这部分可显示的内容比较丰富,具体分类信息如下表 (表1) 所示:
表1 模块默认可输出信息内容
以上只是 MCUM4162 默认版本的数据输出内容。实际上,该模块还可以拓展更丰富的输出内容,另外也支持由用户主动发送特定的配置信息,如下表(表2)所示。如对以下功能感兴趣,可以联系骏龙科技对模块功能进行定制。
表2 可拓展的输出信息或输入配置

性能表现评测试验

对模块的测试内容包括充电效率测试和工作温度测试。如下图 (图6) 所示,它为测试现场环境条件照片,为25摄氏度的室内进行测量,模块的对外接口采用焊接排针,利用杜邦线引出连接。所涉及的仪器和部件包括直流稳压电源、3 种不同电压锂聚合物电池、电子负载仪器、红外热成像仪。
图6 模块测试现场照片
如下表 (表3)所示,它为 MCUM4162 模块的充电效率测试结果数据表,试验中分别采用了 3 串、4 串、6 串的常用锂聚合物电池型号,将电量基本放空后开始充电。随着充电过程变化,充电电流随之减小,试验记录了每种电池在不同充电电流时刻下的输入参数与充电参数。
在不同情况下,该模块均能保持 95% 左右的充电效率。实际工作中的充电效率,会根据电池串数、充电电流、输入电压与电池电压间的压差等多种因素而变化。
表3 多种试验条件下的模块充电效率
由于模块具备较高的充电效率,开关电源环路工作状态稳定,加之板上采用理想二极管,因此整板热点基本只有核心功能芯片 LTC4162 本身。如下图 (图7) 所示,分别展示了模块在不同充电条件下,红外成像的温度表现。
模块测试时未使用任何散热片,无风冷气流,在 25 摄氏度室温下自然散热,从图中可以观察到,在 50W 左右的充电功率条件下,核心芯片依然能够保持 70 度以内的工作温度。
对于最极限的电压、电流工况的测试,由于条件所限没有开展,本模块的设计基本上能满足常规锂电池极限参数,一般情况下,充放电电流会被电池包的内置保护电路板限制在本模块的能力以内。若用户所需要的充放电电流较大,可以考虑将电池拆分成多个电池组,并配套多个 MCUM4162 模块板并行使用。
图7 模块工作温度红外成像测试

总结

上文基于骏龙科技最新推出的4.2-33.6V电池智能充放电模块,型号为MCUM4162,从工作原理、功能参数、性能测试等多个方面进行了讲解。本模块具备高智能化、高工作效率、使用简单灵活、通用性强大等多方面的特点,特别适合用户集成至高端工业仪器设备中,作为自动电池充放电和控制负载路径、监测工作参数的前端供电功能模块。
此外,骏龙科技的SmartPath系列产品还为客户提供以下两种版本,与本模块类似。
6V-24V铅酸电池智能充放电模块(可支持带太阳能板输入与MPPT)
1-9串磷酸铁锂电池智能充放电模块(可支持带太阳能板输入与MPPT)
如需对接具体模块产品,欲了解更多威廉希尔官方网站 细节、使用方法及相关方案,您可以前往「https://www.cytech.com/contact/form」,提交您的需求,我们骏龙科技公司愿意为您提供更详细的威廉希尔官方网站 解答。

基于 ADI LT3763 的 多功能 Buck 变换器模块

Buck变换器是一种降压非隔离开关电源,在工业、医疗、能源、汽车、消费类等等行业中,应用非常广泛。例如我们常见的电脑主板12V主电源,板上5V、3.3V/1.8V、1V等各个电源轨,通讯系统各个子系统主板板上电源等等。同时Buck型电路还可以应用于充电器、LED Driver等应用领域。
然而市面上一般的Buck变换器功能比较单一,主要分为以下几类:
1. 恒压输出,用来做Buck降压转换器,这种类型解决方案最常见。
2. 支持恒压、恒流输出,支持调光,专用的Buck 型LED Driver 方案。
3. Buck类型电池充电方案。
因此做产品的公司经常需要引进多种型号的Buck控制器,以满足各种实际需求。例如Buck 电压转换,Buck 型LED Driver,锂电池充电器等等。
假如有一个同步整流Buck方案,Mos外置,耐压可以支持到60V, 输出电流可以支持到20A ,支持稳压输出,恒流输出,3000:1 PWM调光,支持C/10截止充电功能,支持MPPT功能,支持输入电流控制功能,支持输入、输出电流监控功能……
一颗芯片能支持这么多功能,可以为公司带来多种研发和采购优势:
第一:有利于集中采购,一颗芯片可以支持多种方案,可以降低芯片采购的种类。
第二:工程师一旦熟练使用这颗芯片,就可以从容应对多种应用,降压型电压转换器、锂电池充电器、LED Driver、太阳能充电器,这也从侧面提高了公司的研发实力,拓展公司产品应用范围,降低开发成本。

ADI LT3763 多功能Buck控制器

LT3763简介:
LT3763 是一款固定频率、同步降压型 DC/DC 控制器,专为准确地调节高达 20A 的输出电流而设计。平均电流模式控制器将在 0V 至 55V 的宽输出电压范围内保持电感器电流调节作用。输出电流由 CTRL 引脚上的模拟电压和一个外部检测电阻器设定。电压调节和过压保护利用一个连接于输出和 FB 引脚之间的分压器来设定。开关频率可通过 RT 引脚上的一个外部电阻器或利用 SYNC 引脚和一个外部时钟信号在 200kHz 至 1MHz 的范围内进行设置。输入和输出电流检测可提供输入电流限制和这些电流的准确测量。FBIN 引脚可以提供峰值功率跟踪功能(MPPT)。
该器件的其他特点包括一个与 CTRL 引脚配合使用的准确外部基准电压、一个可提供可编程 UVLO 迟滞的准确 UVLO/EN 引脚、一个针对 LED 应用的 PWM 驱动器、输出电压故障检测和热停机功能。LT3763 是一款固定频率、同步降压型 DC/DC 控制器,专为准确地调节高达 20A 的输出电流而设计。平均电流模式控制器将在 0V 至 55V 的宽输出电压范围内保持电感器电流调节作用。输出电流由 CTRL 引脚上的模拟电压和一个外部检测电阻器设定。电压调节和过压保护利用一个连接于输出和 FB 引脚之间的分压器来设定。开关频率可通过 RT 引脚上的一个外部电阻器或利用 SYNC 引脚和一个外部时钟信号在 200kHz 至 1MHz 的范围内进行设置。输入和输出电流检测可提供输入电流限制和这些电流的准确测量。FBIN 引脚可以提供峰值功率跟踪功能(MPPT)。 该器件的其他特点包括一个与 CTRL 引脚配合使用的准确外部基准电压、一个可提供可编程 UVLO 迟滞的准确 UVLO/EN 引脚、一个针对 LED 应用的 PWM 驱动器、输出电压故障检测和热停机功能。
LT3763简介:
  • 准确地控制输入和输出电流
  • 3000:1 True Color™ 调光
  • ±1.5% 电压调节准确度
  • ±6% 电流调节准确度
  • 6V 至 60V 输入电压范围
  • 宽输出范围高至 55V
  • <2μA 停机电流
  • 用于负载电流热控制的控制引脚
  • 输入和输出电流监视和限制
  • 开路、短路和 C/10 故障检测
  • PWM 驱动器输出适合 LED 应用
  • 耐热性能增强型 28 引脚 FE 封装
LT3763的应用场景:
  • 常规降压Buck控制器
  • 汽车照明
  • 航空和海事高强闪光灯
  • 太阳能供电型充电器、激光二极管
  • 高功率建筑照明

基于LT3763的应用方案

方案一: 输入7-30V,输出5V/20A降压Buck电压转换器
方案二:350W LED Driver
方案三:70W 带MPPT功能太阳能充电器
为了演示LT3763的性能,同时也为了降低中小客户的开发难度,我们基于LT3763设计了标准1/16砖多功能Buck变换器模块:
基本参数性能:
1. 输入输出极限耐压 60V。
2. 支持恒压输出,用作常规降压模块,稳压精度1.5%,输出最高电流14A。
3. 支持恒流输出,支持PWM调光,支持线性调光。
4. 支持锂电池充电功能。
5. 支持带MPPT功能的太阳能充电器功能。
6. 风冷散热,最高输出功率240W,自冷散热按照安装条件降额使用。
7. 模块尺寸:工业标准1/16砖。
模块展示:
效率测试:正式版本效率会比此版本略高0.5-1个点
热性能测试:
测试条件:
风量:12V,0.36A直径90mm工业直流风扇,风速较低(没有直接测量风速)。
红外图像:
LT3763是一款性能优异,功能全面的60VBuck控制器,一个控制器可以支持多种应用,转换效率高,多功能的特性可以降低公司芯片采购种类,研发人员基于一款芯片,即可轻松应对多种应用。
MCM系列电源模块依托ADI&Linear的高性能电源控制方案,由MacnicaCytech设计研发团队完成开发。目前有标准型号,同时也支持定制开发。假如您对此方案或者模块感兴趣,请前往「https://www.cytech.com/contact/form」,提交您的需求,我们愿意为您提供更深入的讲解与介绍。

基于 ADI LTC4020 的 MCM4020 紧凑型升降压充电模块

便携式电子设备,例如医疗设备、车载通讯、户外勘测仪器仪表等等,一般都带有内置电池,而带有电池的设备,经常都需要考虑充电的问题。如果设备电源输入端能够兼容足够宽的电压,能够使用各种电源补充电量,同时为设备供电,那么将极大的拓宽设备的适应性和应用范围。
一般常见的电源适配器输出电压分为5V、9V、12V、15V、19V、24V等等,汽车车载电源一般分为12V和24V两种。假如有一种充电管理芯片可以覆盖以上所有输入电压范围,并且可以支持太阳能电池板供电,带MPPT功能,是不是很理想呢?接下来为大家介绍可以实现上述功能的ADI的LTC4020充电管理方案。

LTC4020充电管理方案

LTC4020 产品特点
  • 具备电池故障检测功能。
  • 支持4.5-55V宽电压输入。
  • 支持输出电压高于、低于、等于输入电压。
  • 带MPPT功能,可以支持太阳能电池板供电。
  • 支持电池温度监测,系统检测到电池温度异常,终止充电。
  • 支持CC模式、CC/CV模式、四步三阶段铅酸电池充电模式。
  • 支持C/10充电模式,对过度放电池在充电初级阶段进行小电流预充电。
  • 支持充电定时功能,可以通过一个简单的外部定时电容设置充电截止时间。
  • 具有两个状态指示引脚,用二进制编码形式指示系统工作状态,低电平有效,可以支持外接LED指示灯。
  • 支持PowerPath功能,设备输入电源断开或输入功率不足时候系统自动接通电池给负载供电,设备输入电源正常状态下系统可以一边给电池充电一边给负载供电,电池完全没电状态下,系统可以保证给负载供电同时对电池进行充电。
LTC4020应用场景
  • 车载设备
  • 太阳能供电系统
  • 便携式工业、医疗设备
LTC4020方案
工作频率范围:50-500K
LTC4020:结构紧凑的四管升降压主变换拓扑+Powerpath控制器
典型应用电路 (图片來源:ADI资料)
为了方便中小客户可以快速的使用此方案,骏龙科技的威廉希尔官方网站 人员开发了成品电源模块。

基于LTC4020设计的紧凑型升降压充电器 -- MCM4020

  • 尺寸:58*35*8mm
  • 工作频率:325K
  • 散热方式:按照不同应用环境,可以选装不同尺寸散热片,可采用自冷或者风冷模式
  • 最大输出电流:8A,电池充电模式可以通过改变电阻设定,输出电压、电流可以按照客户需求定制
  • 样机输入输出参数:Vin:15-50V,Vout:21-28V(输出最高可达55V,绝对极限耐压60V),电池浮充电压:26V,CC/CVMode
效率测试
  • 环境温度:25℃
  • 万用表:FLUKE17B+
  • 电子负载:KL293A
  • 说明:模块效率测试分为裸板测试和带散热片测试,所有输出电流均为该条件下允许的最大输出电流,判断标准为整个板上器件表面最高温升在器件额定范围内
上述的MCM系列电源模块依托ADI的高性能电源控制方案,由骏龙科技的设计研发团队完成开发。目前有标准型号,同时也支持定制开发,让客戶节约系统开发时间,降低电源系统风险,节约开发成本。
