首先感谢elecfans & Luckfox!
一、开箱
收到快递后,一个白色的盒子,侧面标识Luckfox-Omni3576,其后的04032代表4G RAM和32G emmc。

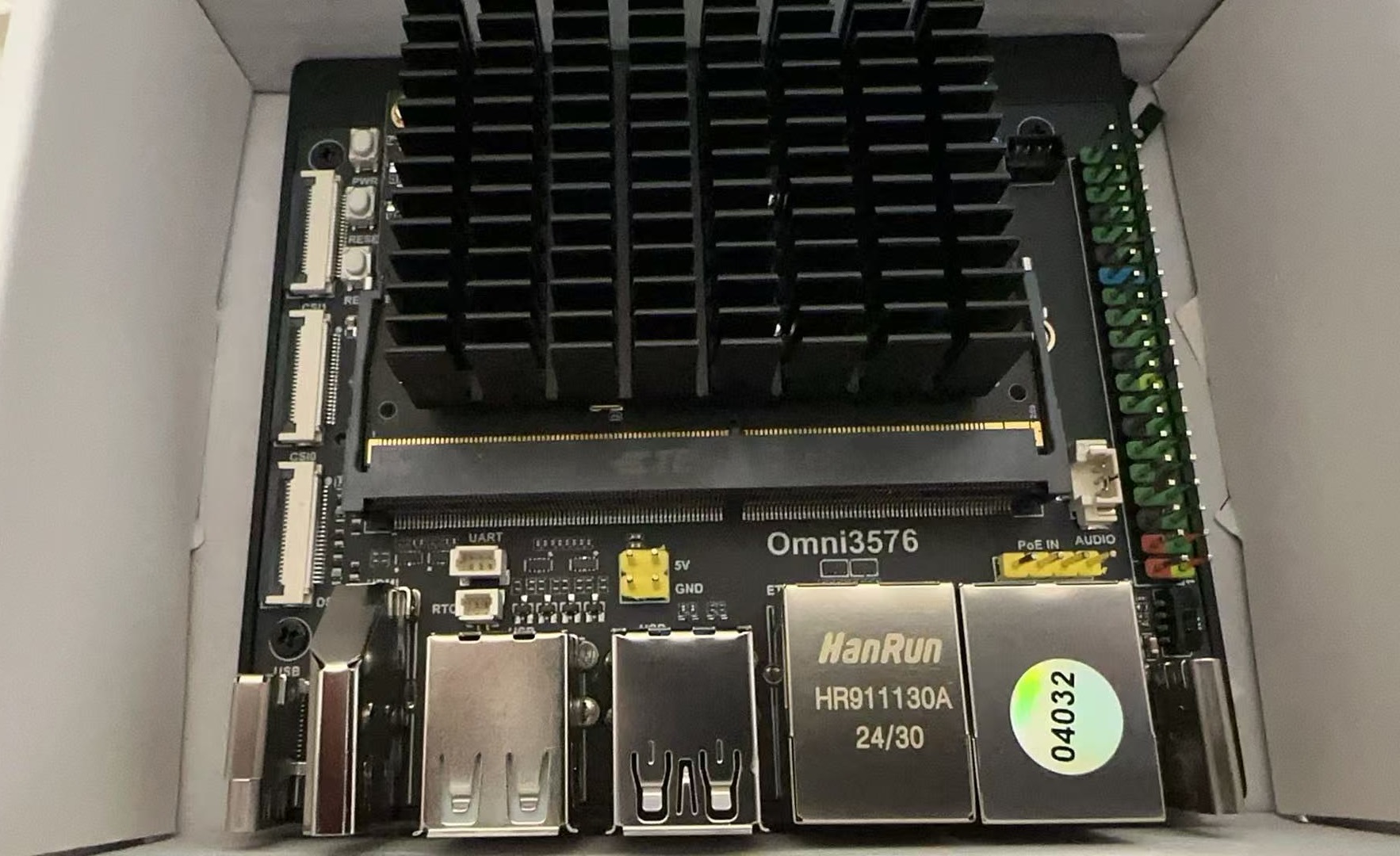

打开盒子,本体显示,非常漂亮的开发板,采用核心板和底板分离式设计。

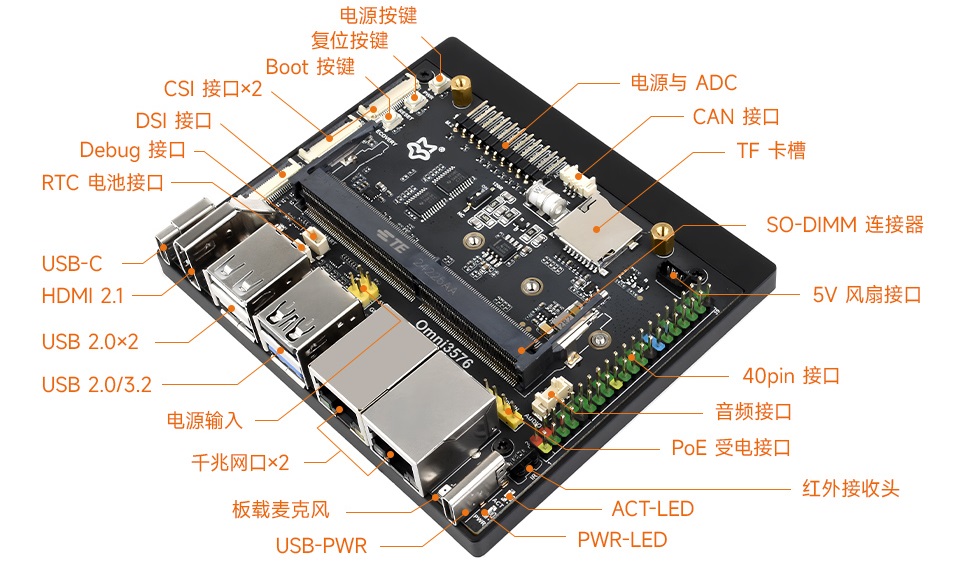

各类接口齐全,具体参考下面的官方图。

这个塑料底座,类似Jetson nano的设计,非常取巧的把wifi还有SSD扩展置于其中。因为手头只有个2230的nvme SSD,缺一个扩展卡,只好作罢。

最后来一个官方的介绍
Luckfox Omni3576 主控采用Rockchip RK3576 处理器,该处理
器采用先进的 8nm 制程工艺,搭载了八核 64 位 CPU(包括
4×[Cortex-A72@2.3GHz](mailto:Cortex-A72@2.3GHz) 和
4×[Cortex-A53@2.2GHz](mailto:Cortex-A53@2.2GHz)),内
置 ARM Mali-G52 MC3 GPU,并集成了 6 TOPS 算力的 NPU。
支持多种视频输入输出接口,具备强大的计算和图形处理能力,支
持8G大内存,支持2.4/5G WIFI,4G无线网络通讯,拥有丰富的接口
扩展,适用于多种应用领域,包括物联网设备、智能音频、智能显
示、工业控制和教育设备等。Luckfox omni3576 支持Buildroot、
Debian12、Android14 和 Ubuntu22.04 系统。
二、系统烧写
Luckfox官方在其[产品wiki](镜像烧录 | LUCKFOX WIKI)上提供了固件的Windows系统下Debian OS的烧写方法,但经本人测试有些出入。
首先下载官方推荐版本的RK 驱动助手 DriverAssitant-RK驱动助手和刷机工具RKDevTool,安装后打开RKDevTool并进入刷机状态,具体参考官方教程。
导入下载后的固件,因为计划安装在emmc上,所以选择了emmc版本的固件。

烧写完成后重启Omni3576开发板即可,不要像教程一样再通过RKDevTool写入内核文件。HDMI接口连接显示器并配置好Omni3576开发板的IP。

因为手头没合适的USB-TTL线,所以直接SSH连接上Omni3576开发板。
三、初步体验
得益于先进的 8nm 制程工艺,即便RK3576 SoC搭载了八核 64 位 CPU(包括 4×Cortex-A72@2.3GHz 和 4×Cortex-A53@2.2GHz),内置 ARM Mali-G52 MC3 GPU,并集成了 6 TOPS 算力的 NPU,运行起来的发热量极低,Luckfox官方配的被动散热片毫无压力,运行许久后,摸摸散热片还是凉的,比上一代RK3399强多了。
看看系统信息:
root@luckfox:/home/luckfox
Linux luckfox 6.1.75
root@luckfox:/home/luckfox
CPU信息如下,选择显示3、4两个核:
processor : 3
BogoMIPS : 48.00
Features : fp asimd evtstrm aes pmull sha1 sha2 crc32 cpuid
CPU implementer : 0x41
CPU architecture: 8
CPU variant : 0x0
CPU part : 0xd03
CPU revision : 4
processor : 4
BogoMIPS : 48.00
Features : fp asimd evtstrm aes pmull sha1 sha2 crc32 cpuid
CPU implementer : 0x41
CPU architecture: 8
CPU variant : 0x1
CPU part : 0xd08
CPU revision : 0
可以看出核心分别为Cortex-A53和Cortex-A72。

再看看系统存储:
luckfox@luckfox:~$ df -h
Filesystem Size Used Avail Use% Mounted on
/dev/root 29G 3.5G 24G 13% /
devtmpfs 1.9G 8.0K 1.9G 1% /dev
tmpfs 2.0G 0 2.0G 0% /dev/shm
tmpfs 781M 1.8M 779M 1% /run
tmpfs 5.0M 12K 5.0M 1% /run/lock
tmpfs 391M 36K 391M 1% /run/user/1000

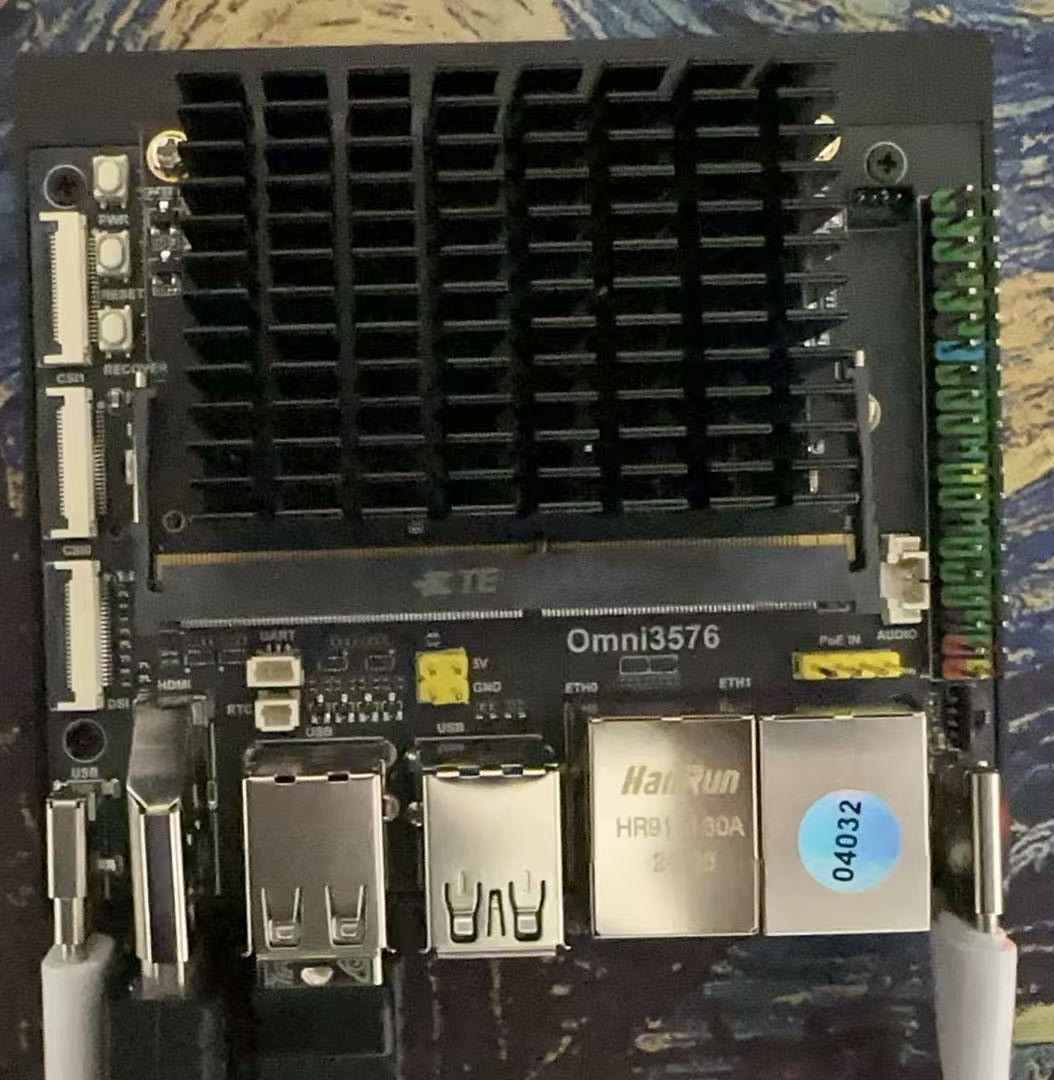

最后来一张工作图片:

#收工,感谢阅读。
|
