2K0300工业开发板威廉希尔官方网站规格参数

5 天前 1375 2K0300

处理器型号	Loongson 2K0300-i
核数	1个LA264处理器核
主频	主频1.0GHz
内存类型	DDR4
内存容量	512MB(默认)
eMMC	1*eMMC，容量8GB（默认）
连接器	B2B连接器
尺寸大小	42mm*36mm

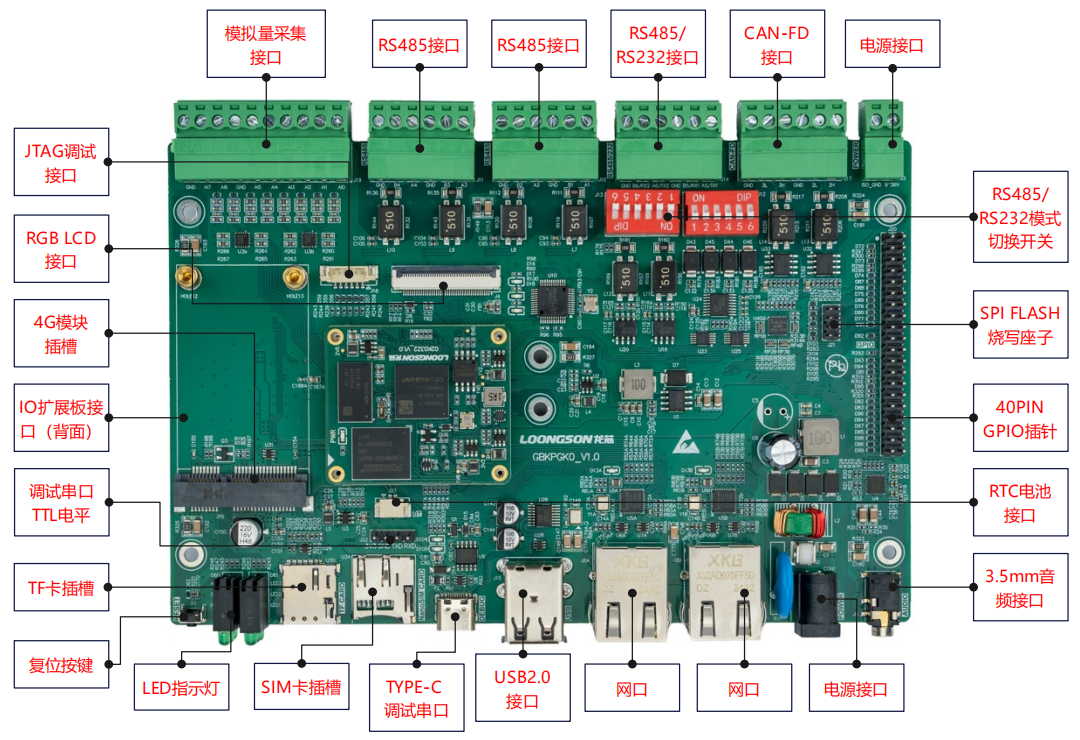

	底板接口
网络	2*千兆以太网RJ45接口
LCD	1*RGB LCD，支持24位色输出，最大分辨率支持1080P
Audio	1*3.5mm音频接口，支持录音播放
USB	2*USB2.0 HOST
RS485	6*RS485接口，其中2路兼容RS232
CAN-FD	2*CAN-FD接口
ADC采集接口	8*ADC采集接口，6路电流4~~20mA，2路电压0~~10V
4G模块	1*MINI PCIE接口，支持外接4G模块
TF卡	1*TF卡接口
IO板扩展接口	2*IO扩展板接口，可同时支持2块IO扩展板，共64路输入，32路输出
GPIO	1*40 PIN GPIO
RTC	1*RTC接口
WTD	1*WTD
JTAG	1*JTAG调试接口
调试串口	1*UART调试接口
复位按钮	1*复位按钮
电源输入	1圆孔电源插头规格5.5-2.1mm , 13.81凤凰端子接口
指示灯	6*LED指示灯(电源/系统运行状态/4G模块状态/用户自定义)
尺寸大小	170mm*110mm
	IO扩展板
DI输入	32*DI输入信号形式为湿节点输入，24V/0V高低电平，光耦隔离
DO输出	16*DO输出信号形式为继电器常开输出，继电器触点容量为：30VDC/5A、250VAC/5A
尺寸大小	170mm*54mm
	系统软件
固件	uBoot2022.04
内核	Linux5.10
系统	Buildroot/Loongnix/OpenHarmony/openWRT/CODESYS
输入电源	DC9~36V宽压输入
工作温度	-40~85℃
